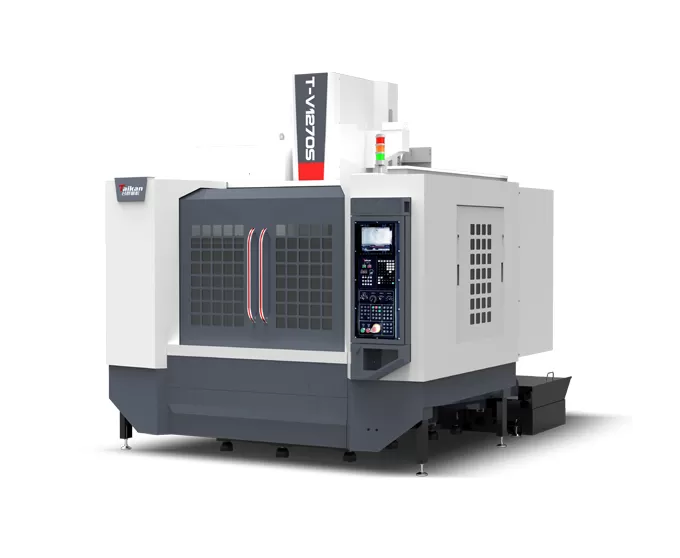

HT-V1270S жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығы

Жылжу

Үстелдің жылжуы (X осі)

mm

1200

Суппорттың жылжуы (Y осі)

mm

700

Шпиндельдік бастиектің жылжуы (Z осі)

mm

700

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

100～800

Шпиндель ортасынан баған бағыттауыш бетіне дейінгі қашықтық

mm

757

Жұмыс үстелі

Үстел өлшемі

mm

1300*650

Макс. жүктеме (біркелкі жүк көтергіштік)

kg

800

Т-ойық (ойық саны - ойық ені * аралық)

mm

5-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

7.5/11

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

35.8/95.5

Жылдамдық диапазоны

r/min

50~12000 (Тікелей жалғанған)

Шпиндель диаметрі

mm

φ150

Шпиндель конусы

/

BT40

Тарту шпилькасының сипаттамалары

/

P40T-I（MAS403）

Жылдамдық

Кесу беру жылдамдығының диапазоны

мм/мин

1-10000

X/Y/Z осьтерінің жылдам жүріс жылдамдығы

м/мин

36/36/30

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.01

GB/T18400.4（Толық жүріс）

Қайталанғыштық (X/Y/Z)

mm

0.007

Құрал-саймандар журналы

Құрал-сайман сыйымдылығы

pcs

24

Макс. құрал-сайман салмағы

kg

7

Макс. құрал-сайман ұзындығы

mm

250

Макс. құрал-сайман диаметрі (толық / көрші бос)

mm

Φ75/Φ150

Басқалары

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR)

Ауа қысымы

MPa

0.6~0.8

Жабдық сиымдылығы

KVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

л

300

Станок өлшемі

mm

3000*3500*3100

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

6250
