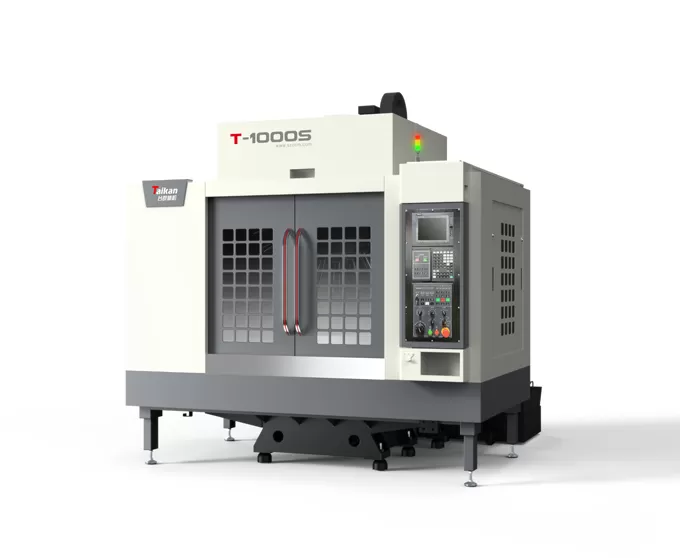

HT-1000S жоғары жылдамдықты және жоғары тиімділікті дөңгелек торабын өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1000

Суппорт жүрісі (Y осі)

mm

500

Алдыңғы бабка жүрісі (Z осі)

mm

450

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

125～575

Шпиндель осінен баған бағыттауыш бетіне дейінгі қашықтық

mm

569

Үстел

Үстел өлшемі

mm

1100*500

Макс. жүктеме

kg

400

Т-пішінді ойық (ойықтар саны - ойық ені * қадамы)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

14.1/21

Шпиндель қозғалтқышының айналу жиілігі

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

1-15000

X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы

м/мин

48/48/48

Дәлдік

Позициялау дәлдігі (X/Y/Z)

mm

0.01

GB/T 18400.4 (Толық жүріс бойынша)

Қайталанымдылық (X/Y/Z)

mm

0.006

Құралдар журналы

Құрал сақтау сыйымдылығы

pcs

21

Макс. құрал салмағы

kg

3

Макс. құрал ұзындығы

mm

300

Макс. құрал диаметрі (толық/бос көршілес)

mm

Ф60/Ф80

Басқа

СББ жүйесі

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥200 (ANR)

Ауа қысымы

MPa

0.6-0.8

Жабдық қуаты

kVA

15

Салқындатқыш сұйықтық багының макс. сыйымдылығы

л

300

Станок өлшемі

mm

2610*3000*2850

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

kg

4300
