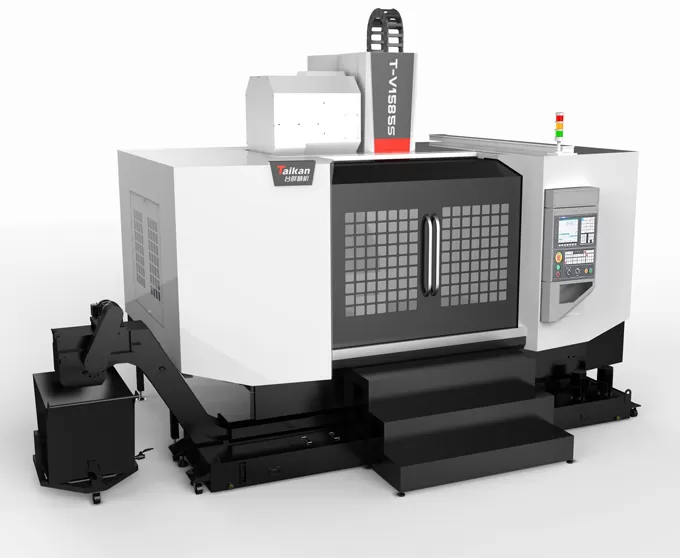

HT-V1585S Жоғары жылдамдықты және жоғары тиімді тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1550

Тіреу жүрісі (Y осі)

mm

850

Шпиндель бабкасы жүрісі (Z осі)

mm

850

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

120～970

Шпиндель ортасынан бағана бағыттаушы бетіне дейінгі қашықтық

mm

921

Жұмыс үстелі

Үстел өлшемі

mm

1700*850

Ең үлкен жүктеме (біркелкі бөлінген)

kg

1500

T-ойық (ойық саны - ойық ені * аралығы)

mm

5-18*125+2-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзім)

kW

15/18.5

Қозғалтқыш айналу моменті (номиналды/қысқа мерзім)

N.m

143/191

Айналу жылдамдығы ауқымы

айн/мин

50～6000(belt)

Шпиндель диаметрі

mm

Φ190

Шпиндель конусы

/

BT50

Керме штифтінің сипаттамалары

/

P50T-I（MAS403）

Жылдамдық

Кесу беру жылдамдығы ауқымы

мм/мин

1-10000

X/Y/Z осьтерінің жылдам орын ауыстыру жылдамдығы

м/мин

24/24/20

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.015

GB/T18400.4（Толық жүріс）

Қайталану дәлдігі (X/Y/Z)

mm

0.008

Аспаптар қоймасы

Аспаптар саны

pcs

24

Ең үлкен аспап салмағы

kg

15

Ең үлкен аспап ұзындығы

mm

300

Ең үлкен аспап диаметрі (толық / көрші бос)

mm

Φ105/Φ210

Басқалар

Z осінің тепе-теңдестіру жүгі

Азотты тепе-теңдестіру

Сандық бағдарламалық басқару жүйесі

/

FANUC 0i-MF Plus(5)

Сығымдалған ауа көзі

Flow

л/мин

280（ANR）

Ауа қысымы

MPa

0.6~0.8

Жабдық сыйымдылығы

KVA

35

Салқындату сұйықтығы багының сыйымдылығы

л

400

Станок өлшемі

mm

5240*4054*3662

Жоңқа конвейерінің педальымен бірге

Салмағы (шамамен)

Kg

11700
