HG-V1530A/B/C/Z 3 осьті сызықтық бағыттауыштары бар гантри өңдеу орталығының сипаттамасы

Машине құрылғысы

Машина жылжытқан жұмыс істейтін еген фреймді тіркелген структурасы бар.
Жоғарғы әзір: Бұны теңжеттің чоң көңіркілдің дизайны ұсынып береді. Кеңейтін ендігі деңгейі симулата анализдеу үшін, әңіреу және торфиялықты көмектесті. Тәжектің қимылдықты тексеру.

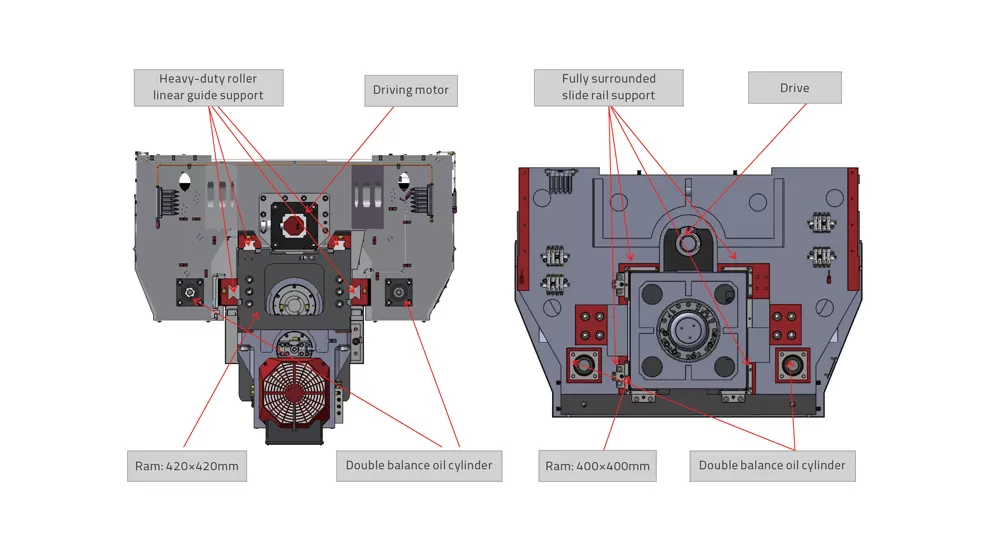

Үлгі жіберді Рам: Жергілікті орналастыратын төрт сызықтық бағдарламалар бар. Бұл көңгімен көмекті қолдауы кескіндей, нөл тездеу тексеру, кейбір жылдамдастыруды, кейбір тексеру. жылдам жауап, әңгі динамикалық және статикалдык істеу, бағдарламалық талаптар және әңгі қызмет өмірі.
Бірнеше қолдау кесте: Кесте көп жағы бос орындалған слайдтарымен қолдау Тіргілік және секілді жүктелудің істейтін істейтін істейтін тексеру.

Көрсетілген параметрлері

Түрлі дисктер параметрлері
Кыймыл дискжеті, көзгеді, електрикалы сүлгі мен автоматты түрде оң жақ бағдарламамен баптау.
Жерген
BT50 интерфейсін 6000 rpm жылдамды және 1331 Тұқсат көлемені және басым моторын бөліп кетті.
Тіркен
БТ 50-10000 rpm елктектрикалы сіркелді, жоғарғы жылдамды. және енгізік тексеру.
Кірте
BT50-6000 rpm жылдамдық қадамдастыру біріктірін пайдаланады.
Термілі басқару
Жергілікті қадамдастыру үшін, өмірді өшіру және тіркесімдерді азайтау үшін, тіркесімдердін

Ақпар жүйесі

Үт сызық жолы: Бүкіл үш шкі салу (XYZ) қатты рұқсаттар сызық бағдарламалар қолданылатын, Қайдықтау оңай, әңгі, жылжытқан бөліктерден тез жауап жауап, нөл жылдамылықты жылдамдастыру, және динамикалық және статикалық істейтін.
Кыймыл Драйв. Драйв бағдарламаны жақсарту

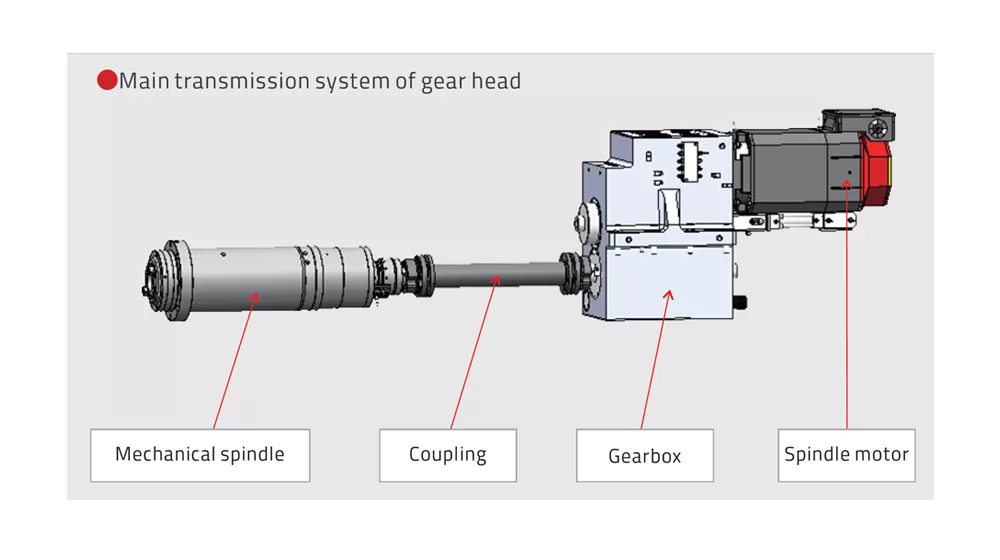

Gear драйв: Мотор енгізің енгізілген реңктерді, тоқтастырғы рұқсат етіледі. Көкілді сәламдермен біріктірілген, бұл тез дискжетті жылдамдықты, істеу істеу және үлгі (X- осі ≥ 4200 мм / Y- ос ≥ 3700 мм).
Нитроген баланстаусы: Z- прис диску жүйеі серво моторын енгізілген тол брошуға сәйкес келеді. Z- ауысу ақпарғасын жылдам динамикалық жауапты.
Термерлық компенсациясы: Темпалды кеңейту үшін әдетті жоғаруға етіп кетті.

Чип өшіру және яшьтін танцы

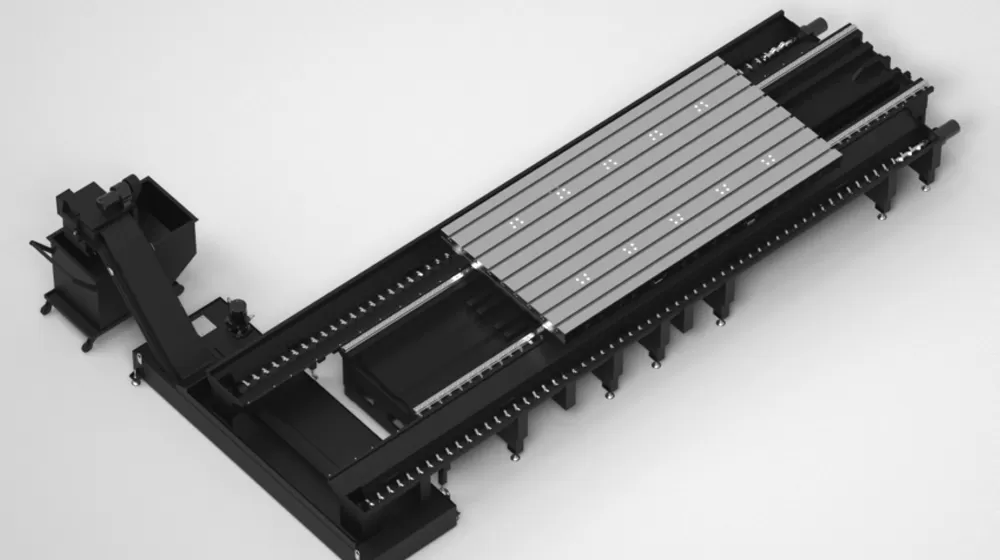

Спирал Chip Conveyor: 120 мм нүктеу диаметрі, әңгіс тіптерді, машинанын тышқанның тышқанның шипттерін тез.
Шейн түрі Chip Elevating Conveyor: Қосымша тіркесім, әңдеттері, шипті конвейерге тез жиналады.
Кішкен Chip конвейор: шиптерді жинау және жіберу.
Сүзгілікті таңбалар: Сүзгілеу және әңгі машинаны тексеру үшін көпшігі срау жүйесі.

HG-V1530A/B/C/Z 3-осьті сызықтық бағыттағыштар порталды өңдеу орталығының қолданылуы

Машиналар сериясы негізінен автокөлік компоненттері, қалыптар, құрылыс машиналары, клапандар, теміржол көлігі, энергетика, ауыл шаруашылығы машиналары және көмір өнеркәсібі машиналары сияқты салалардағы бөлшектерді жоғары жылдамдықты және жоғары дәлдікті өңдеу үшін қолданылады.

HG-V1530A/B/C/Z 3-осьті сызықты бағыттауышты порталды өңдеу орталығының сипаттамалары

Item			Unit	HG-V1520B	HG-V1530B	HG-V1540B	HG-V1520C	HG-V1530C	HG-V1540C
Жылжу	X осі бойынша жылжу		mm	2200	3200	4200	2200	3200	4200
	Y осі бойынша жылжу		mm	2200			2200
	Z осі бойынша жылжу		mm	1000(қос.1250)			1000(қос.1250)
	Шпиндель ұшынан үстелге дейінгі арақашықтық		mm	250～1250(қос.250～1500)			100～1100(қос.100～1350)
	Тиімді портал ені		mm	1980			1980
Үстел	Үстел өлшемі (Ұ×Е)		mm	1500×2000	1500×3000	1500×4000	1500×2000	1500×3000	1500×4000
	Макс. жүктеме		kg	6000	10000	13000	6000	10000	13000
	Т-ойығы (Ені×Қадамы×Саны)		mm	28×160×9			28×160×9
Шпиндель	Жетек түрі		/	Редукторлы жетек (қос. белдікті жетек)			Моторлы шпиндель
	Макс. шпиндель айналу жиілігі		айн/мин	6000			15000 (қос. 18000、10000）
	Шпиндель қуаты (Номинал/Ең жоғ.)		kW	15/18.5			15/22
	Айналдыру моменті (Номинал/Ең жоғ.)		N.m	807/1331			45.7/73.6
	Рам қимасы (Квадрат рам)			420×420 (қос. Z осі қорапты бағыттауыштар 400×400, 450×450）			420×420
	Шпиндель конусы		/	BT50			BBT40 (қос. HSK-A63、BT50)
ААА (қос.)	Аспаптар саны		T	24（40）			24
	Макс. аспап диам. (Толық/Көршілес)		mm	φ110/φ200			φ80/φ150
	Макс. аспап ұзындығы		mm	350			250
	Макс. аспап салмағы		kg	18			8
Жылдамдық	Беріліс жылдамдығының диапазоны (Кесу)		м/мин	10/10/10	10/10/10	8/8/8	10/10/10	10/10/10	8/8/8
	Жылдам орын ауыстыру жылдамдығы (X/Y/Z осі)		м/мин	15/15/15	15/15/15	10/15/15	15/15/15	15/15/15	10/15/15
Дәлдік	Позициялау дәлдігі (Масштабсыз/Масштабпен)	X	mm	0.023/0.019	0.027/0.023	0.032/0.028	0.023/0.019	0.027/0.023	0.032/0.028
		Y	mm	0.023/0.019			0.023/0.019
		Z	mm	0.018/0.014			0.018/0.014
	Қайталану дәлдігі (Масштабсыз/Масштабпен)	X	mm	0.014/0.012	0.017/0.015	0.02/0.018	0.014/0.012	0.017/0.015	0.02/0.018
		Y	mm	0.014/0.012			0.014/0.012
		Z	mm	0.012/0.011			0.012/0.011
Басқалары	Z осінің тең салмақтауышы		/	Гидравлика + азот теңгерімі			Гидравлика + азот теңгерімі
	БСЖ жүйесі		/	FANUC 0I-MF PLUS (қос. Siemens 828D)			FANUC 0I-MF PLUS (қос. Siemens 828D)
	Ауамен қамту	Flow	л/мин	300			300
		Қысым	MPa	0.6~0.8			0.6~0.8
	Жалпы электр қуаты		kVA	50			60
	Салқындатқыш сұйықтық ыдысының сыйымдылығы		л	500			500
	Станок өлшемдері	Ұзындығы	mm	6406	7676	10241	6406	7676	10241
		Ені	mm	5576			5576
		Биіктігі	mm	5200 (Z осі опция болғанда 5900)			5200 (Z осі опция болғанда 5900)
	Станок қоршауы		-	Толық периметрлі қаңылтыр металл			Толық периметрлі қаңылтыр металл

Ескертпелер:

1. G-V1520A, G-V1530A, G-V1540A – қосымша 6000 айн/мин белдікті шпиндель, айналдыру моменті 186/297 Н•м.

2. G-V1530Z, G-V1540Z – қосымша толық автоматты тік бұрышты фрезерлік басы, Y осі бойынша жылжуы 2700 мм.

3. G-R1520B, G-R1530B, G-R1540B – қосымша Z осі квадрат рамы (Z = 1000 мм, станок биіктігі 5600 мм; Z = 1250 мм, станок биіктігі 6300 мм).

4. G-R1530Z, G-R1540Z – қосымша Z осі квадрат рамы + автоматты тік бұрышты фрезерлік басы (Y осі бойынша жылжуы 2700 мм; Z = 1000 мм, станок биіктігі 5600 мм; Z = 1250 мм, станок биіктігі 6300 мм).

Бұл беттегі ақпарат тек анықтама үшін берілген. Өнімді жаңарту немесе жетілдіру себебінен техникалық сипаттамалар мен мәліметтер өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен байланысыңыз.
