Taikan V-200U 5-Axis Vertical Machining Center: Күрделі бөлшектердің дәлдігіне арналған

Taikan Machine, озық өндіріс технологияларында әлемдік көшбасшы, V-200U 5-осьті тік өңдеу орталығын ұсынады. Күрделі бөлшектерді жоғары дәлдікпен өндіруге арналған V-200U берік механикалық негізді тікелей жетекті айналдыру технологиясымен және жоғары өнімді CNC жүйесімен біріктіреді. Ол аэроғарыш, медициналық құрал-жабдықтар өндірісі, автомобиль, оптика және дәл қалыптар мен штамптар сияқты салалар үшін қатаңдық, жылдамдық пен дәлдіктің ең жоғары үйлесімін қамтамасыз етеді.

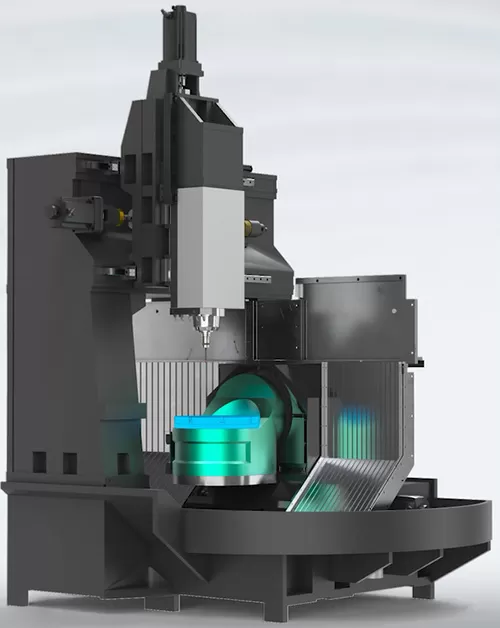

1. Жоғары қатаңдықты бірблокты құрылым – түпкілікті тұрақтылық үшін

Негізгі элементіV-200U 5 осьті тік өңдеу орталығыоның ерекше қатаң портал түріндегі O-тәрізді қаңқа құрылымы болып табылады. Жетілдірілген ақырлы элементтер талдауы (FEA) арқылы оңтайландырылған конструкцияда массивті қабырғалармен күшейтілген кең негіз және бір бөлікті бағана-арқалық конструкциясы қолданылады. Бұл осьтердің консольді шығуын азайтады, жинақталған қателіктерді азайтады және динамикалық сипаттамаларды жақсартады. Жоғары сортты Meханит шойынынан құйылып, екі мәрте кернеуден арылту (жалыту) термиялық өңдеуден өткізілген5 осьті CNC станокV-200U тербелістерді өте жақсы демпферлеуді, термиялық тұрақтылықты және ұзақ мерзімді геометриялық дәлдікті кепілдендіреді.

2. Озық тікелей жетекті 5-осьті айналмалы үстел

Оның мүмкіндіктерінің негізі – фирмалық B/C осьті айналмалы үстел. Жоғары қатаңдықты шойыннан және 45 градус көлбеу сырғанау конфигурациясымен жасалған үстел ерекше аудару моментінің сыйымдылығын және дірілге төзімділікті қамтамасыз етеді. Екі айналмалы ось те жоғары айналдыру моменті бар тікелей жетекті (DD) қозғалтқыштармен қозғалады, бұл бұрандалы берілістер немесе роликті кулачтар сияқты дәстүрлі механикалық берілістерді жояды. Толық тұйықталған контурды басқару үшін жоғары ажыратымдылықты оптикалық энкодерлермен бірге бұл схема тамаша позициялау дәлдігін, 50 айн/мин дейінгі жылдам жүрістерде тегіс жұмыс істеуді, жоғары үдеуді, аз техникалық қызмет көрсетуді және тыныш жұмысты қамтамасыз етеді.

3. Дәл сызықты жетектер және синхрондалған қозғалысты басқару

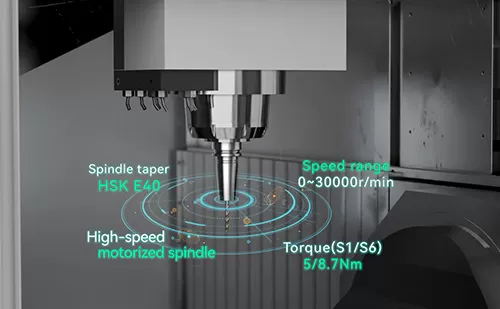

Сызықты осьтер (X, Y, Z) жоғары жүктемелі жұмыс кезінде дәлдікті сақтау үшін дәл роликті түрдегі сызықты бағыттауыштармен және салқындатылатын бұрандалы беріліс жинақтарымен жабдықталған. Барлық сызықты осьтер бойынша 24 м/мин жылдам орын ауыстыру жылдамдығымен бұл5 осьті өңдеу орталығыжылдам позициялауды қамтамасыз етеді. Бүкіл кинематикалық тізбек бес осьті кідіріссіз синхрондайтын Siemens SINUMERIK ONE жоғары дәлдікті CNC жүйесімен басқарылады. Интеграцияланған энкодерлер арқылы толық тұйықталған контурлы кері байланыс күрделі 3D контурлар мен ерікті беттер үшін микрон деңгейіндегі дәлдік пен қайталанымдылықты кепілдендіреді. Жоғары жылдамдықты, жоғары қатаңдықты шпиндель жинақты толықтырады, бұл материалдардың кең спектрін тиімді өңдеуге мүмкіндік береді.

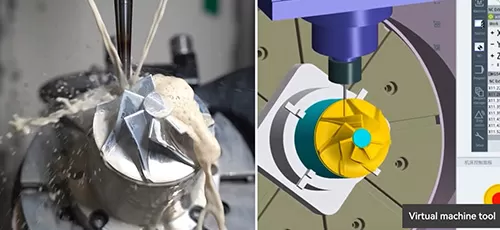

4. Цифрлық егіз технологиясы – тәуекелсіз процесті тексеру

Күрделі бөлшектерді тексеру5-осьті CNC өңдеу (импеллерлер үшін)дәстүрлі түрде қымбат физикалық кесінді сынақтарымен байланысты, бұл бағалы станок уақытын, аспаптар мен материалдарды байланыстырып, сонымен қатар соқтығысулар мен бағдарламалық қателер қаупін тудырады.

Taikan бұл тар шекті интеграцияланған цифрлық егіз шешімімен жояды. Біздің виртуалды машинамыз физикалық V-200U-ның дәл сандық көшірмесі болып табылады, ол бірдей кинематикаға, контроллер логикасына және өнімділік параметрлеріне ие. Инженерлер NC кодын тексеру, кесуші жолдарды тексеру, бекітпелердің соқтығысуын тексеру, цикл уақыттарын дәл болжау және ықтимал апаттық жағдайларды жою үшін 100% шынайы өңдеу модельдеулерін орындай алады – мұның бәрі офлайн режимде. Бұл қуатты мүмкіндікCNC импеллер өңдеу қызметінүлгілерді алу үшін станоктың тұрып қалу уақытын күрт қысқарту, тексеру шығындарын азайту, өнімді әзірлеу циклдарын жеделдету және өндірісті оңтайландырылған жоспарлау арқылы

Taikan V-200U 5-осьті тік өңдеу орталығыжай ғана станок емес; бұл сенімділік пен дәлдікке негізделген кешенді өндірістік шешім. Берік механикалық құрылымды соңғы үлгідегі тікелей жетек технологиясымен және болашақты болжайтын сандық модельдеумен біріктіру арқылы V-200U өндірушілерге ең күрделі бөлшектерін теңдессіз сенімділік пен тиімділікпен өңдеуге мүмкіндік береді.

Taikan V-200U 5-осьті тік өңдеу орталығының толық техникалық сипаттамалары мен мүмкіндіктерін зерттеңіз. Қолдану салаңызды талқылау үшін бүгін біздің инженерлік топпен хабарласыңыз.
