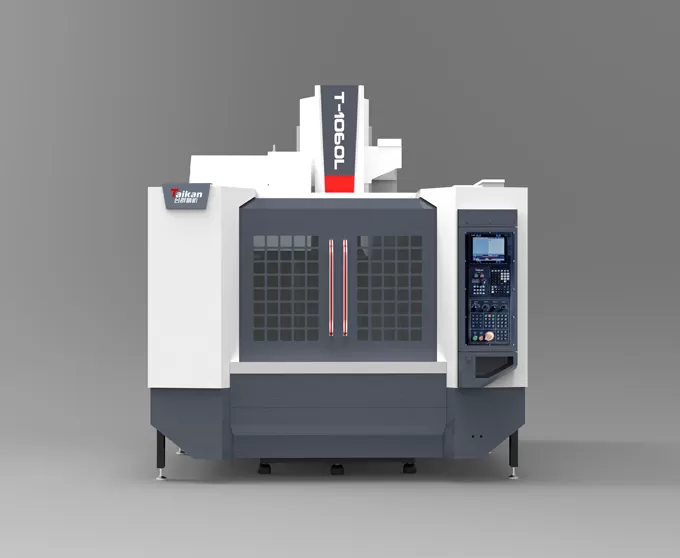

HT-1060L жоғары жылдамдықты және жоғары дәлдікті вертикальды өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1050

Салазки жүрісі (Y осі)

mm

600

Шпиндель бабкасының жүрісі (Z осі)

mm

570

Шпиндель мұрнынан үстел бетіне дейінгі қашықтық

mm

140～710

Шпиндель орталығынан баған бағыттаушы бетіне дейінгі қашықтық

mm

658

Жұмыс үстелі

Үстел өлшемі

mm

1200*600

Макс. жүктеме (біркелкі жүктеме)

kg

800

Т-ойық (ойықтар саны - ойық ені * аралық)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

7.5/11

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

35.8/95.5

Айналу жиілігі диапазоны

айн/мин

50~8000 (белдік)

Шпиндель диаметрі

mm

φ150

Шпиндель конусы

/

BT40

Тойтарма сипаттамалары

/

P40T-I（MAS403）

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

1-10000

X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы

м/мин

36/36/20

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4 (Толық жүріс)

Қайталанғыштық (X/Y/Z)

mm

0.005/0.005/0.008

Құралдар қоймасы

Құралдар саны

pcs

24

Макс. құрал салмағы

kg

7

Макс. құрал ұзындығы

mm

250

Макс. құрал диаметрі (толық / көрші бос)

mm

Φ75/Φ150

Басқалар

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR)

Ауа қысымы

MPa

0,6~0,8

Жабдық сыйымдылығы

KVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

л

300

Станок өлшемі

mm

2700×3494×3146

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

6700
