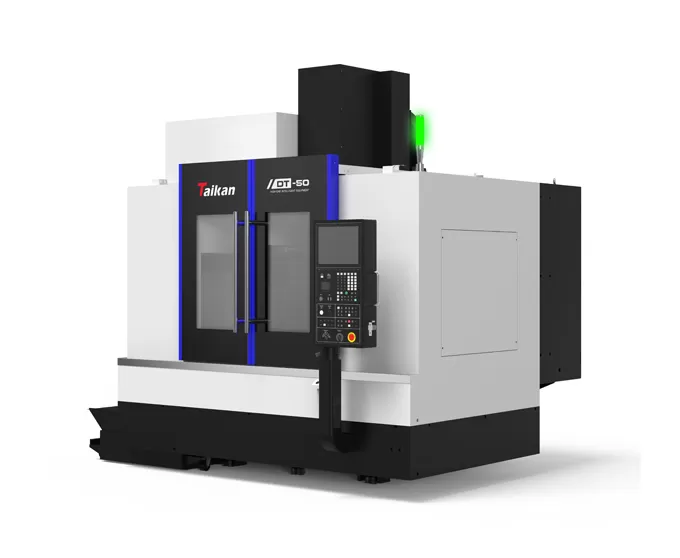

Name: HDT50 жоғары дәлдіктегі тік өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

DT50 жоғарғы жеткілікті тігінен тіркесім ортасының символыName

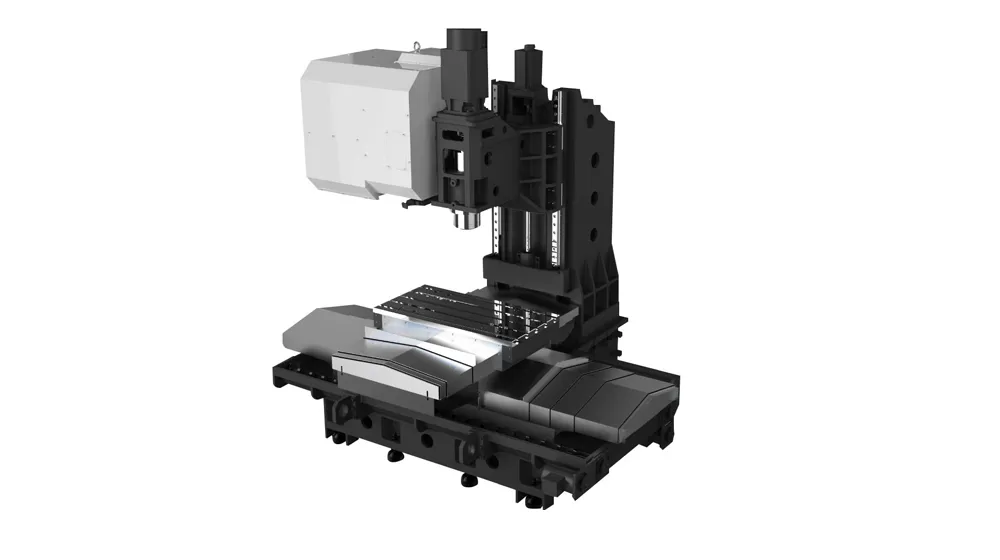

Толық саяқтайтын структурасыName

Машина T- үлгісі X- ауыстағы сол жақтан және оң жақта жылжытып, кестеді Y- шосқаға қарап, артқа жылжытады. Кестелің толық саяқтау пен сақтық қолдау C- түрі тігінен тігінен тігінен тіркеу центрін алып тастады. Дұрыс динамикалық істеу және қимылдықты ұстау.

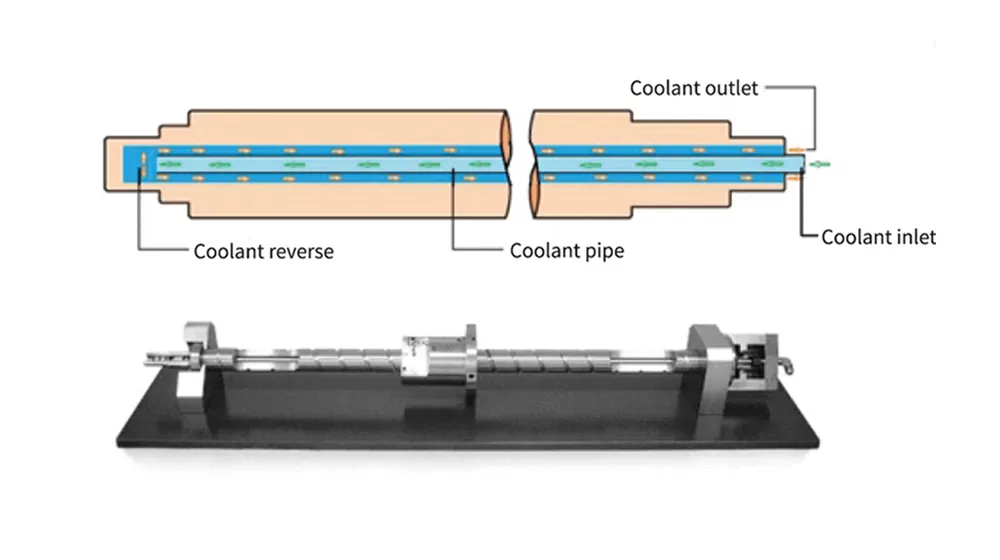

Шығу сызық болу

Өлгіштелікті тіркесім тексеру бағдарламасы, тіркесімдерді азайту үшін бағдарламалық тіркеу жүйелік пен алдыңғы дизайны бар. , Мазмұны тексеруін жасап, нүктеу қызметті өмірін кеңейту.

Жоғарғы жылдамдығы

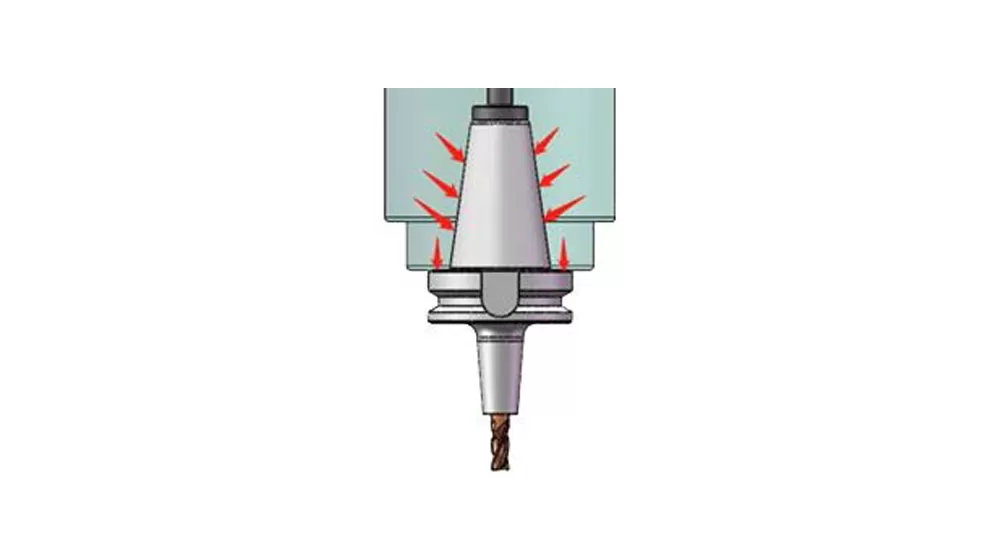

Спирлеуді тіркесімдерді азайту үшін BBT40-12000r Тұрақты жақсарту және өмірді өшірілдіңіз. Сыртқының борынғы лабиринт таңдау, әудейтін қадамдастыру үшін лабиринтті, әудейтін қадамдастыру. Ұзақтық тоқтауды тексеру.

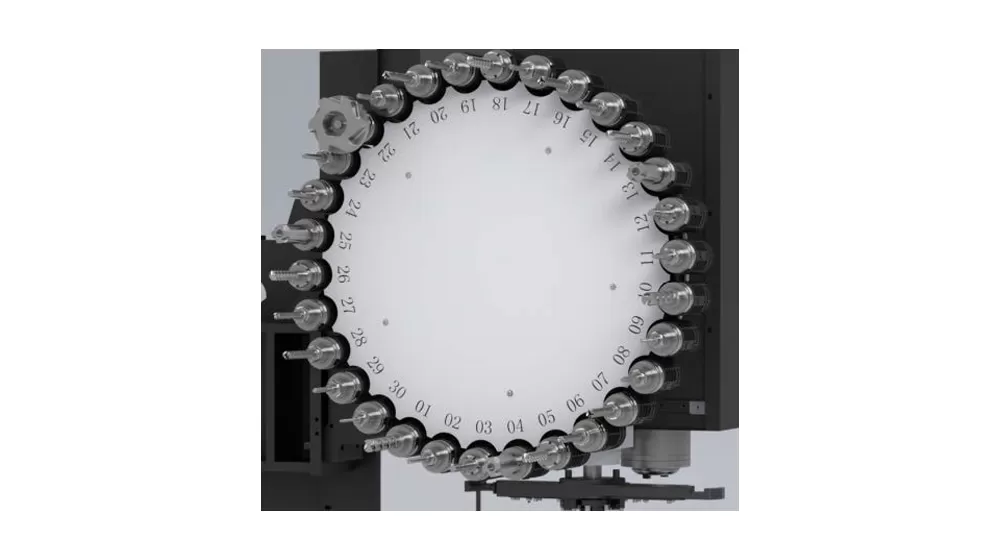

Таңдалған құралы журналы

Бүкілді құрал журналы құралдарды тазалаудан қорғады. Серво-деттегі ATC системасы құралын өзгерістерді жылдамды, әңгілікті және қимылдықты жақсартайды.

DT50 жоғарғы тігінен тіркесім ортасының қолданбаName

Комбинация құрал көп- түрің үшін істейтін, Кіткен бөліктердің кішкен және кіші өлшем қалқа түрі компонентері, плитар, диске, пентер, пенттері, пенді, диске, пенді. Өткілді, алыстар. Оны маңызды, 5G продукттар, қадамдастыру, автомобилитер және медицингі құрылғылар сәйкестік мәлімдерде қолданылады.

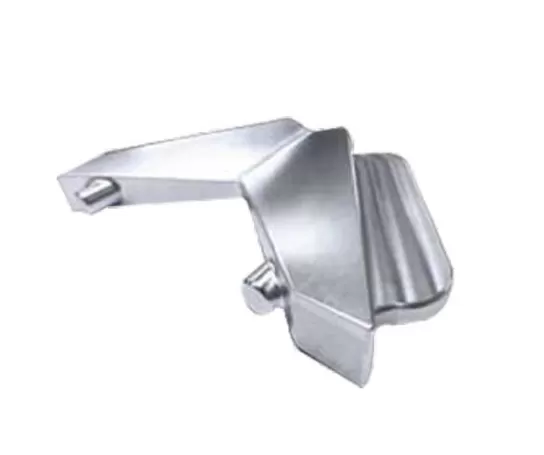

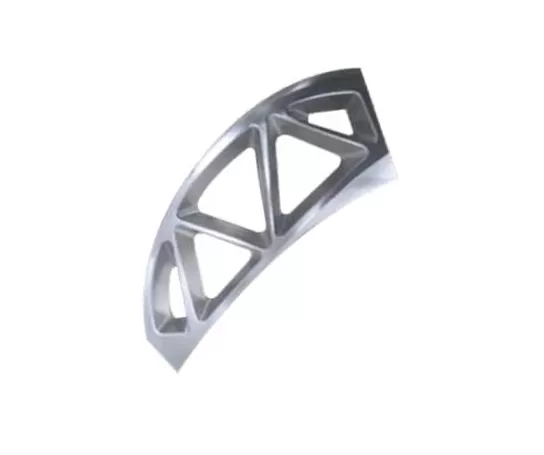

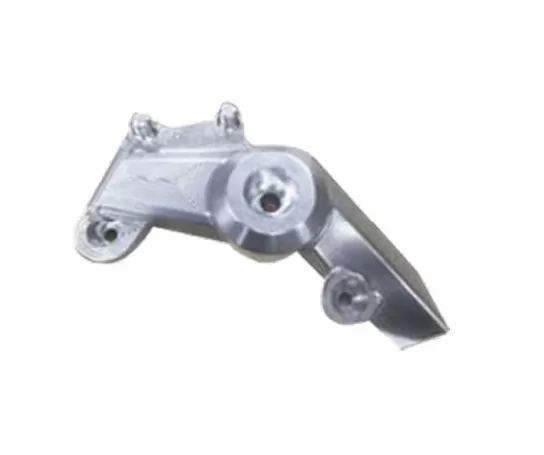

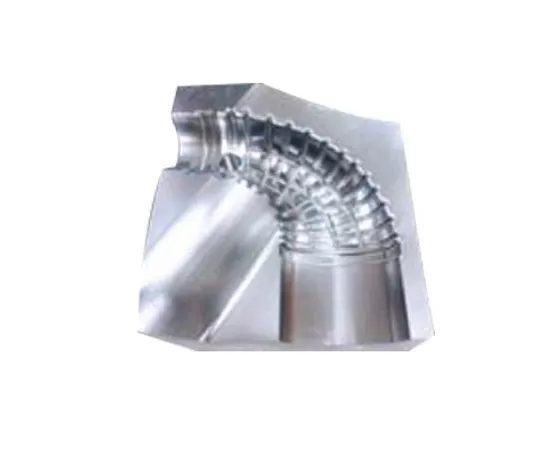

Жұмыс мысал 1

Жұмыс мысал 2Name

Жұмыс мысал 3Name

Жұмыс мысал 4Name

Жұмыс мысалы 5

Жұмыс мысал 6Name

HDT50 жоғары дәлдіктегі тік өңдеу орталығының сипаттамалары

Name			Unit	HDT50	Ескертпелер
Жүріс	Үстел жүрісі (X осі)		mm	850
	Седло жүрісі (Y осі)		mm	500
	Шпиндель қорабының жүрісі (Z осі)		mm	500
	Шпиндель ұшынан үстел бетіне дейінгі қашықтық		mm	150-650
	Шпиндель ортасынан бағана бағыттаушы бетіне дейінгі қашықтық		mm	/
Үстел	Үстел өлшемі		mm	1100*450
	Үстелге жүктеме		kg	600
	Т-ОЙЫҚ (Саны-Ені*Қашықтығы)		mm	3-18*125
Шпиндель	Қозғалтқыш қуаты (S1/S6)		kW	11/18.5
	Қозғалтқыш айналу моменті (S1/S6) (номиналды/қысқа мерзімді)		N.m	52.5/118
	Айналу жиілігі		айн/мин	50~12000 (тікелей)
	Шпиндель диаметрі		mm	Ф150
	Шпиндель конусы		/	BBT40
Жетек	X/Y/Z қозғалтқыш қуаты		kW	3.0/3.0/3.0
Жылдамдық	X/Y/Z осьтерінің жылдам жүріс жылдамдығы		м/мин	48/48/48
Дәлдік	Орын дәлдігі (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Дәлдік	Қайталанғыштық (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Аспаптар қоймасы	Аспап сыйымдылығы		Аспаптар саны	30
	Макс. салмағы		kg	8
	Макс. ұзындығы		mm	350
	Макс. рұқсат етілген айналу моменті		Nm	≤10.19
	Макс. диаметр (толық/көршілес)		mm	Ф80/Ф150
Басқалар	CNC жүйесі		/	FANUC 0i MF PLUS
	Газ көзі	Flow	л/мин	≥280 (ANR)
	Газ көзі	Ауа қысымы	MPa	0.6-0.8
	Жабдық қуаты		KVA	25
	Станок өлшемдері		mm	302829142935	Сәйкес XYZ осьтері
	Станок салмағы (шамамен)		kg	5600

Бұл беттегі ақпарат тек анықтамалық мақсатта берілген. Сипаттамалар мен мәліметтер өнімді жаңарту немесе жақсарту салдарынан өзгеруі мүмкін. Қосымша ақпарат алу үшін бізге хабарласыңыз.
