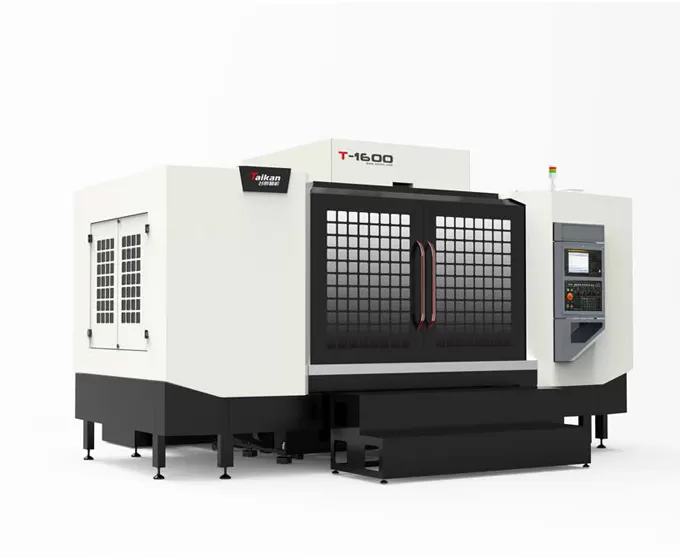

Name: HT-1600 жоғары жылдамдықты және жоғары дәлдікті бұрғылау және фрезерлеу өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HT-1600 жоғары жылдамдықты және жоғары дәлдікті бұрғылау-фрезерлік өңдеу орталығының сипаттамалары

Item			Unit	HT-1600	Ескертпелер
Қозғалыс	Үстелдің қозғалысы (X осі)		mm	1600
	Суппорттың қозғалысы (Y осі)		mm	650
	Шпиндельдік бастың қозғалысы (Z осі)		mm	475
	Шпиндель мұрнынан үстел бетіне дейінгі қашықтық		mm	100-575
	Шпиндель центрінен баған бағыттаушы бетіне дейінгі қашықтық		mm	707
Үстел	Үстел өлшемі		mm	1700*650
	Макс. жүктеме		kg	600
	Т-ойық (ойықтар саны - ойық ені * қадамы)		mm	5-18*125
Шпиндель	Қозғалтқыш қуаты (номиналды/қысқа мерзімді)		kW	3.7/5.5
	Қозғалтқыш моменті (номиналды/қысқа мерзімді)		N.m	14.1/21.0
	Шпиндель қозғалтқышының айналу жиілігі		rpm	20-20000
	Шпиндель конусы		/	BT30
Жылдамдық	Кесу берілісінің жылдамдық диапазоны		мм/мин	1-15000
Жылдамдық	X/Y/Z осьтерінің тез орын ауыстыру жылдамдығы		м/мин	30/36/36
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	0.015	GB/T 18400.4（Толық қозғалыс）
Дәлдік	Қайталанымдылық (X/Y/Z)		mm	0.008	GB/T 18400.4（Толық қозғалыс）
Құрал дүкені	Құрал сақтау сыйымдылығы		pcs	21
	Макс. құрал салмағы		kg	3
	Макс. құрал ұзындығы		mm	200
	Макс. құрал диаметрі (толық / бос іргелес)		mm	Ф60/Ф80
Басқа	CNC жүйесі		/	Mitsubishi M80VB
	Ауа көзі	Flow	л/мин	≥200（ANR）
	Ауа көзі	Ауа қысымы	MPa	0.6-0.8
	Жабдық сыйымдылығы		kVA	20
	Макс. салқындату сұйықтығы багының сыйымдылығы		л	400
	Станок өлшемі		mm	415039002550 (сатыларды қоса алғанда)	XYZ осьтеріне сәйкес
	Салмағы (шамамен)		kg	6700

Бұл беттегі ақпарат тек анықтама үшін берілген. Өнімді жаңарту немесе жетілдіру салдарынан сипаттамалар мен егжей-тегжейлер өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
