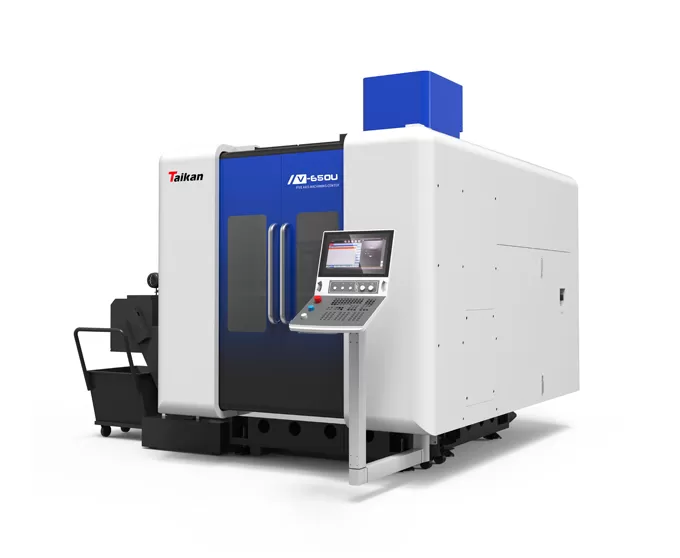

HV-650U тік 5-осьті өңдеу орталығы

Жүріс

X/Y/Z осьтері бойынша жүріс

mm

650/800/500

А осінің айналу диапазоны

°

±120

С осінің айналу диапазоны

°

360

Шпиндель ұшынан жұмыс үстелінің бетіне дейінгі қашықтық

mm

150-650

Үстел

Үстел өлшемі

mm

Φ650x530

Макс. жүктеме

kg

500

Т-ойық (ойық саны - ойық ені * аралық)

mm

7-18*65

Жылдамдық

X/Y/Z осьтері бойынша жылдам жүріс жылдамдығы

mm/min

36000

А/С осьтерінің жылдам айналу жылдамдығы

r/min

50/50

Дәлдік

X/Y/Z осьтері бойынша орналасу дәлдігі

mm

0.006/0.006/0.006

X/Y/Z осьтері бойынша қайталану дәлдігі

mm

0.004/0.004/0.004

А/С осьтері бойынша орналасу дәлдігі

sec

5/5

А/С осьтері бойынша қайталану дәлдігі

sec

3/3

Шпиндель

Шпиндель қозғалтқышының қуаты (S1/S6)

kW

30/35.4

Шпиндель қозғалтқышының айналдыру моменті (S1/S6)

Nm

72/85

Шпиндель айналу жиілігі

r/min

0~18000

Құрал ұстағыш сипаттамалары

/

HSK A63

Құрал магазині

Құрал магазинінің құрылымы

/

Шынжырлы құрал иық магазині

Құрал магазинінің сыйымдылығы

T

40

Макс. құрал салмағы

kg

8

Макс. құрал ұзындығы

mm

300

Макс. диаметр (толық / бос көрші)

mm

φ80/φ150

Басқалар

CNC жүйесі

/

Siemens SINUMERIK ONE

Ауа көзінің қысым талабы

MPa

0.6~0.8

Жалпы электр қуаты

kW

68

Станок өлшемі (ұзындығы*ені*биіктігі)

mm

4300*3900*3300

Негізгі станок салмағы (шамамен)

KG

15000
