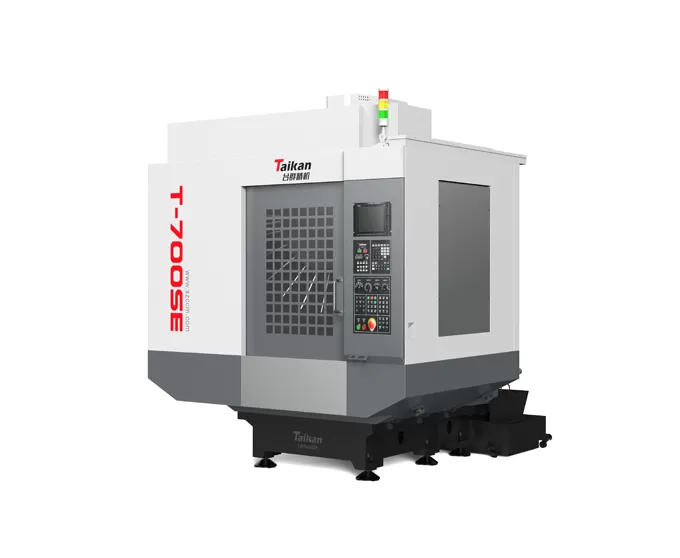

HT-700SE Жоғары жылдамдықты және жоғары тиімділікті дөңгелек дөңгелегі өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

700

Седло жүрісі (Y осі)

mm

400

Шпиндель бабкасының жүрісі (Z осі)

mm

320

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

140-460

Шпиндель ортасынан колонна бағыттаушы бетіне дейінгі қашықтық

mm

445

Үстел

Үстел өлшемі

mm

800*400

Макс. жүктеме

kg

250

T-ойық (ойық саны - ойық ені * аралық)

mm

3-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа уақытты)

N.m

14.1/21

Шпиндель қозғалтқышының жылдамдығы

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу берілісі жылдамдығының диапазоны

мм/мин

1-15000

X/Y/Z остері бойынша жылдам орын ауыстыру жылдамдығы

м/мин

48/48/48

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.006

GB/T 18400.4 (Толық жүріс)

Қайталану дәлдігі (X/Y/Z)

mm

0.004

Аспаптар қоймасы

Аспап сыйымдылығы

pcs

21

Макс. аспап салмағы

kg

3

Макс. аспап ұзындығы

mm

300

Макс. аспап диаметрі (толық/көрші бос)

mm

Ф60/Ф80

Басқа

СББ жүйесі

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥200 (ANR)

Ауа қысымы

MPa

0.6-0.8

Жабдық қуаты

kVA

15

Макс. салқындатқыш сұйықтық ыдысының көлемі

л

145

Станок өлшемі

mm

2000*2480*2330

X*Y*Z остеріне сәйкес

Салмағы (шамамен)

kg

2860
