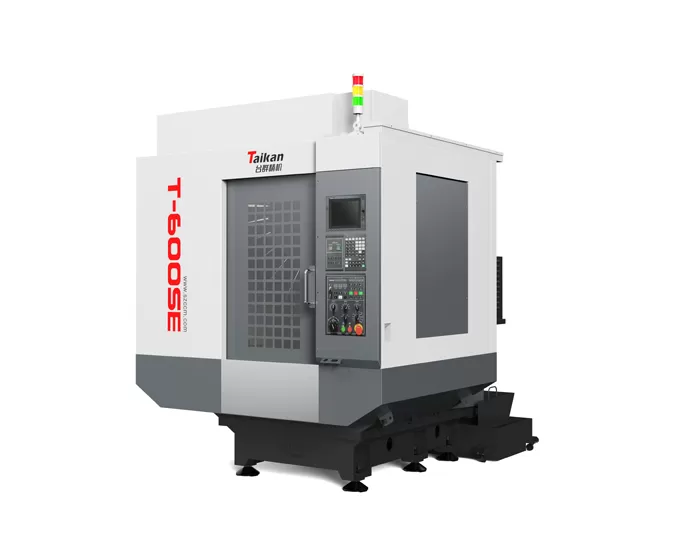

HT-600SE Жоғары жылдамдықты және жоғары тиімді Доңғалақ түйінін өңдеу орталығы

Жылжыту

Үстел жылжуы (X осі)

mm

600

Суппорт жылжуы (Y осі)

mm

400

Шпиндель басы жылжуы (Z осі)

mm

320

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

140-460

Шпиндель орталығынан колонна бағыттауыш бетіне дейінгі қашықтық

mm

445

Үстел

Үстел өлшемі

mm

700*400

Макс. жүктеме

kg

250

Т-пішінді ойық (ойықтар саны - ойық ені * аралық)

mm

3-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

14.1/21

Шпиндель қозғалтқышының айналу жиілігі

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беру жылдамдығының диапазоны

мм/мин

1-15000

X/Y/Z осьтерінің жедел орын ауыстыру жылдамдығы

м/мин

48/48/48

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.006

GB/T 18400.4（Толық жүріс）

Қайталанушылық (X/Y/Z)

mm

0.004

Аспап магазині

Аспап сақтау сыйымдылығы

pcs

21

Аспаптың макс. салмағы

kg

3

Аспаптың макс. ұзындығы

mm

300

Аспаптың макс. диаметрі (толық / жанындағы бос)

mm

Ф60/Ф80

Басқа

CNC жүйесі

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Құрылғы қуаты

kVA

15

Салқындатқыш сұйықтық багының макс. сыйымдылығы

л

145

Станок өлшемдері

mm

1800*2480*2330

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

kg

2830
