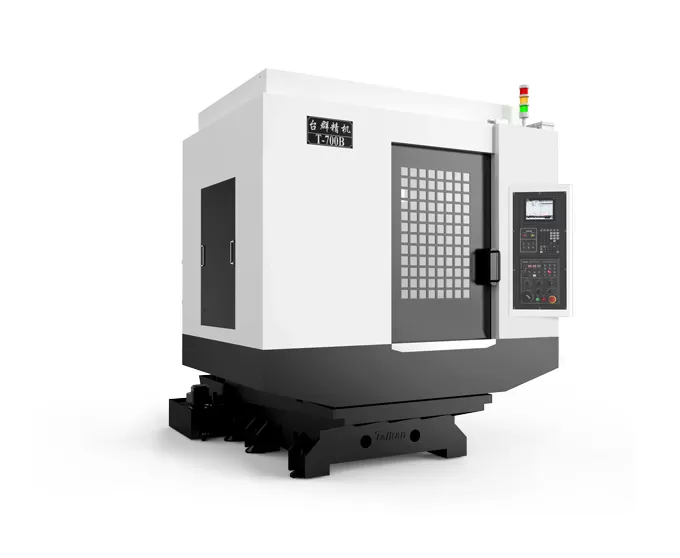

HT-700B Жоғары жылдамдықты және жоғары дәлдікті бұрғылау-фрезерлеу өңдеу орталығы

Жүру

Үстел жүруі (X осі)

mm

700

Седелка жүруі (Y осі)

mm

400

Шпиндель басының жүруі (Z осі)

mm

320

Шпиндель ұшынан үстел бетіне дейінгі арақашықтық

mm

140-460

Шпиндель ортасынан бағана бағыттауыш бетіне дейінгі арақашықтық

mm

445

Үстел

Үстел өлшемі

mm

800*400

Макс. жүктеме

kg

250

Т-ойығы (ойық саны - ойық ені * аралық)

mm

3-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

14.1/21.0

Шпиндель қозғалтқышының айналу жиілігі

rpm

20-20000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беру жылдамдығының ауқымы

мм/мин

1-15000

X/Y/Z осьтері бойынша жылдам қозғалыс жылдамдығы

м/мин

48/48/48

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.006

GB/T 18400.4

（Толық жүріс）

Қайталану дәлдігі (X/Y/Z)

mm

0.004

Құрал-саймандар қоймасы

Құрал сақтау сыйымдылығы

pcs

21

Макс. құрал салмағы

kg

3

Макс. құрал ұзындығы

mm

300

Макс. құрал диаметрі (толық / көрші бос)

mm

Ф60/Ф80

Басқа

CNC жүйесі

Mitsubishi M80VA

Ауа көзі

Flow

л/мин

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық өнімділігі

kVA

15

Макс. салқындатқыш сұйықтық цистернасының сыйымдылығы

л

145

Машина өлшемі

mm

2080*2630*2410

X*Y*Z осьтеріне сәйкес

Салмағы (жуық)

kg

3150
