3-осьті CNC өңдеу шешімдері: Өндірісіңіз үшін дәлдік пен тиімділікті оңтайландыру

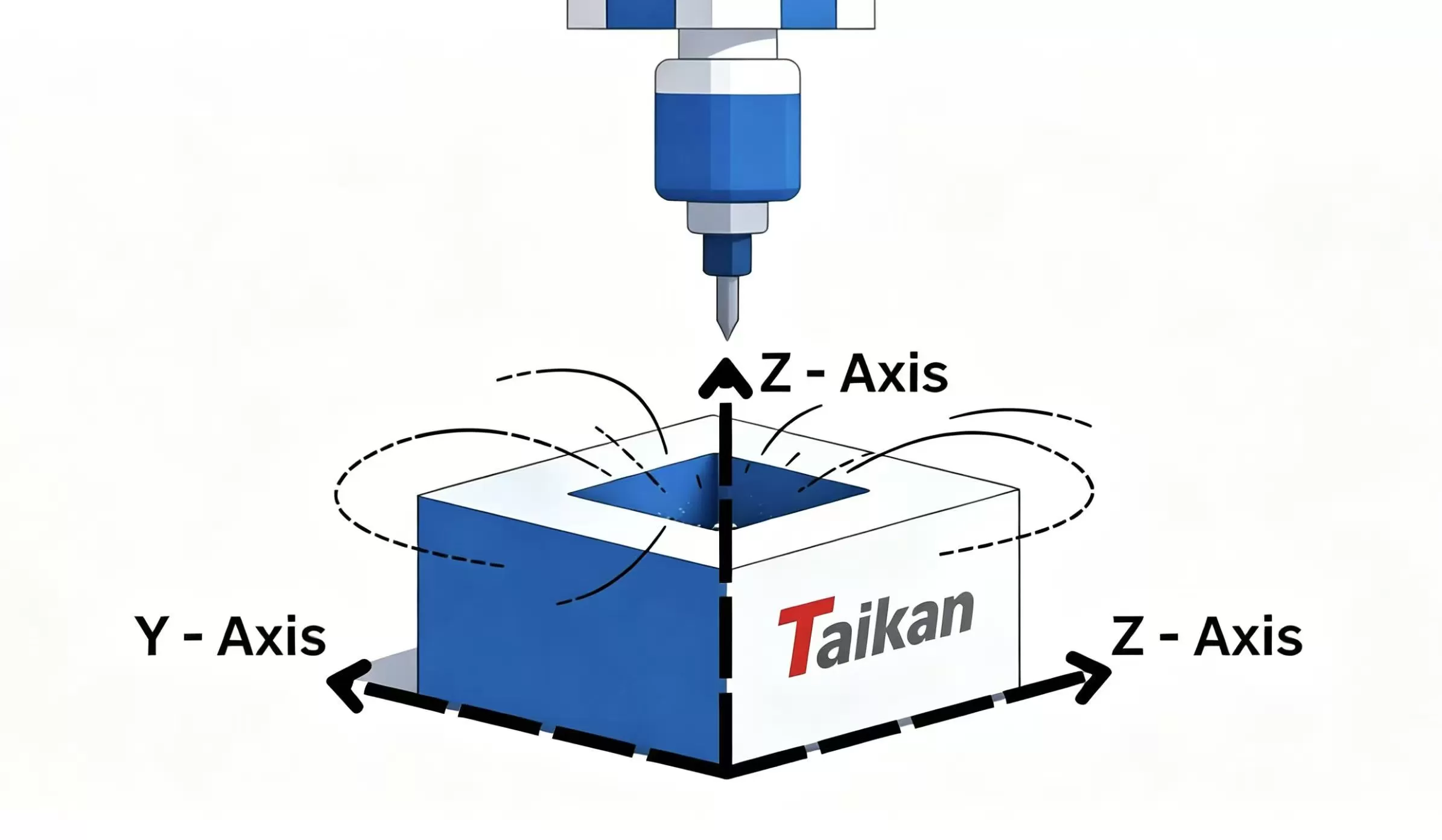

3 осьті CNC станок дегеніміз не?

3 осьті CNC өңдеу құралды X, Y және Z сызықтық осьтері бойымен жылжытады. Бұл әдіс бір немесе бірнеше қарапайым бағыттан өңдеуге болатын бөлшектерді фрезерлеу, бұрғылау, контурлау, ойық салу және қалта жасау үшін кеңінен қолданылады. Бұл әдіс жетілген, тұрақты және бағдарламалау оңай. Станок құрылымы қарапайым болғандықтан, 3 осьті жабдықтардың сатып алу құны, техникалық қызмет көрсету шығындары төмен, ал операторлар мен бағдарламашылар үшін үйрену қисығы қысқа болады.

Негізгі 3 осьті станок түрлері

Өнеркәсіптік өндірісте олар көбінесе бір өңдеу процесі бойынша емес, станок құрылымы мен қолданылуына қарай бөлінеді. Негізгі 3 осьті станок түрлеріне 3 осьті фрезерлік станоктар, 3 осьті токарлық станоктар немесе бұрылыс орталықтары, портальды фрезерлер және 3 осьті CNC бағыттауыштар жатады.

3 осьті фрезерлік станоктар

3 осьті фрезерлік станоктар жалпы мақсаттағы өңдеу үшін ең кең тараған CNC станок түрі болып табылады. Шпиндель мен кесу құралы X, Y және Z осьтері бойымен жылжып, ойықтар, қалталар, контурлар, тегіс беттер және бұрғыланған элементтерді өңдейді. Олар тұрақты дәлдік, тиімді бағдарламалау және қайталанатын өндіріс қажет бөлшектер үшін өте қолайлы.

3 осьті токарлық станоктар

3 осьті токарлық станоктар негізінен цилиндрлік бөлшектерді бұрау үшін қолданылады. Стандартты жұмыс кезінде дайындама шпиндельде айналады, ал кесу құралы сызықтық осьтер бойымен қозғалып, бұрау, беттеу, ойық жасау және бұранда кесу операцияларын орындайды. Кәдімгі екі осьті токарлық станоктармен салыстырғанда, 3 осьті конфигурация икемді өңдеу операцияларын, мысалы, осьтен тыс бұрғылау немесе қосымша ось мүмкіндігі бар таңдаулы модельдерде фрезерлеу жұмыстарын қолдай алады.

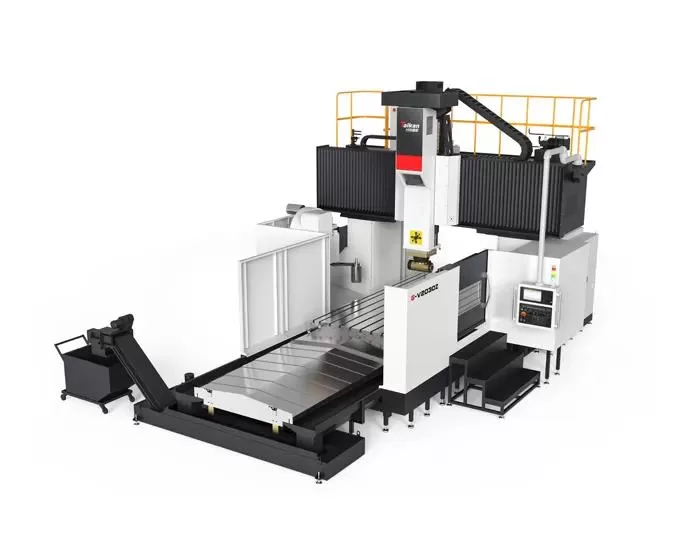

Порталды фрезерлер

Порталды фрезерлер үлкен және ауыр дайындамаларды мықтап қолдайтын көпір тәрізді құрылымды пайдаланады. Үлкен жұмыс кеңістігі мен жоғары қатаңдығы арқасында олар көбінесе ірі көлемді қалыптарды, аэроғарыштық құрылымдарды, энергетикалық жабдықтарды және үлкен станок негіздерін өңдеу үшін қолданылады. Thegantry machining centeris especially valuable when precision must be maintained across a large machining area.

3 осьті CNC бағыттауыштар

3 осьті CNC бағыттауыштар көбінесе ағаш, MDF, пластмасса, көбік және композиттер сияқты металл емес материалдар үшін қолданылады. Олар жоғары жылдамдықпен қозғалыс, кең жұмыс аймақтары және тиімді 2D немесе 2.5D контурлау үшін жасалған. Белгі, жиһаз және композиттік панельдерді өңдеу сияқты салаларда бағыттауыштар үнемді әрі өнімді шешім ұсынады.

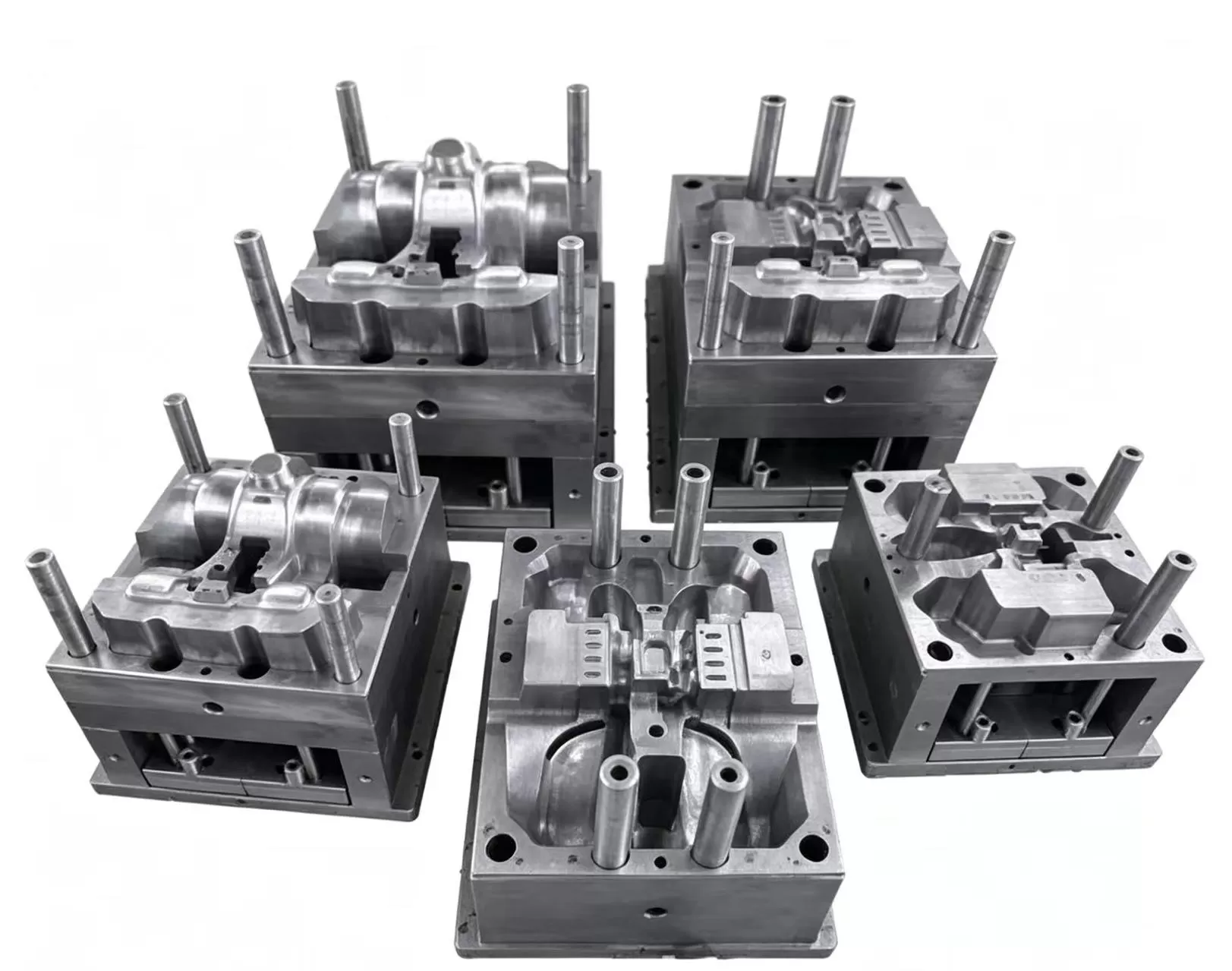

3 осьті өңдеу арқылы қандай бөлшектер жасауға болады?

3 осьті өңдеу қарапайымнан орташа геометрияға дейінгі кең ауқымды бөлшектерге жарамды. Ол көбінесе тегіс пластиналар, сатылы блоктар, коллекторлар, кронштейндер, фитингтер, қалыптар, штамптар және прототиптер өндіру үшін қолданылады. Сондай-ақ, бұрғыланған тесіктер, фрезерленген ойықтар, қалталар және қарапайым контурлы беттері бар бөлшектер үшін практикалық таңдау болып табылады. Жоғары қайталанушылықты талап ететін салаларда 3 осьті өңдеу көбінесе құрылымдық бөлшектер, бекітпе бөлшектері және дәл өңделген корпустар үшін қолданылады.

Жалпы бөлшек түрлеріне мыналар кіреді:

• Тегіс пластиналар мен негіз бөлшектері.

• Кронштейндер мен монтаждау бөлшектері.

• Сатылы блоктар мен коллекторлар.

• Прототиптер мен үлгі бөлшектер.

• Қалыптар мен штамптар.

• Асты кесілмеген қарапайым контурлы бөлшектер.

• Негізгі геометриясы бар тісті беріліске қатысты бөлшектер мен айналмалы бөлшектер.

3 осьті өңдеудің өнеркәсіптік қолданылуы

3 осьті өңдеу дәлдік, тиімділік және шығын бақылауының жақсы теңгерімін ұсынатындықтан, көптеген салаларда кеңінен қолданылады.

Аэроғарыш

3 осьті өңдеу фитингтер, кронштейндер және жеңіл құрылымдық бөлшектер сияқты аэроғарыштық бөлшектер үшін қолданылады. Ол арнайы материалдарды өңдеуді және қатаң өлшемдік талаптарды қолдайды.

Автомобиль

Автомобиль өнеркәсібінде 3 осьті өңдеу корпустар, біліктер, қанаттар, панельдер және қозғалтқышқа қатысты бөлшектер үшін жиі қолданылады. Бұл әсіресе тұрақты рұқсаттар мен қайталанатын өндіріс қажет бөлшектер үшін пайдалы.

Электроника

3 осьті өңдеу корпустар, қораптар және жылу сіңіргіштер үшін кеңінен қолданылады. Ол құрастыру мен жылу таратуға ықпал ететін дәл пішіндер мен беттерді жасауға көмектеседі.

Медициналық құралдар

Медициналық бөлшектер көбінесе титан, баспайтын болат және композиттік материалдардан өңделеді.3 axis gantry type machining centeris suitable for components that require accuracy, surface quality, and consistency.

Құрал-сайман және штамп

3 осьті өңдеу құрал-сайман және штамп өндірісінде маңызды рөл атқарады. Ол сенімді дәлдік пен қайталанушылықты талап ететін қалып негіздері, штамптар және құрал-сайман бөлшектері үшін жиі қолданылады.

3 осьті өңдеу процесі және 5 осьті CNC өңдеу процесі

Taikan CNC өңдеу қызметтері

Taikan CNC өңдеу қызметтері стандартты 3 осьті өңдеуден бастап жетілдірілген5 axis machiningшешімдерге дейін кең ауқымды бөлшек талаптарын қолдауға арналған. Біз тапсырыс берушілерге бөлшек геометриясына, материалға, дәлдік талаптарына және өндіріс мақсаттарына негізделген ең қолайлы процесті таңдауға көмектесеміз.

Механикалық өңдеу процесін жоспарлау, жабдықты интеграциялау және қолданбалы қолдау саласындағы күшті техникалық тәжірибеменTaikanтұрақтылық, тиімділік және сапа талап ететін салалар үшін сенімді CNC шешімдерін ұсынады. Жоба қарапайым құрылымдық бөлшектерді немесе күрделі жоғары дәлдікті компоненттерді қамтыса да, біздің мақсатымыз нақты өндіріс қажеттілігіне сәйкес практикалық өңдеу шешімін жеткізу.
