Taikan жоғары дәлдікті CNC өңдеу шешімдері интеллектуалды робот компоненттеріне арналған

Сандар алдамайды. 2026 жылғы Бейжің адамтәрізді роботтар жартылай марафонында отандық әзірленген «Lightning» роботы мәре сызығын 50 минут 26 секундта кесіп өтті — былтырғы қатысушылардың жылдамдығынан екі есе дерлік жоғары. Жарысқа қатысқан машиналардың қырық пайызға жуығы адамға ұқсас жүріспен қозғалды. Мұндай жылдамдық, икемділік пен төзімділік тек бағдарламалық жасақтаманың арқасында келмейді. Ол металда соғылады — әрбір буын корпусын, әрбір гармоникалық жетек компонентін, екі аяқты қадам жасауға мүмкіндік беретін әрбір миниатюралық тісті дөңгелекті кесіп, фрезерлеп, өңдейтін станоктармен қалыптастырылады.

At Taikan Machineбіз мұны ашық айтамыз: біз интеллектуалды робототехника индустриясының қаңқасын құрастырушылармыз. Және біз осы сынаққа арнайы әзірленген механикалық өңдеу экожүйесін құрдық.

Ешкім елемей қоймайтын мүмкіндік

Адамтәрізді робототехника ҒЗТКЖ-дағы қызығушылықтан индустриялық ауқымдағы амбицияға айналды. Сала сарапшылары 2026 жылды әлеуетті бетбұрыс жылы ретінде көрсетеді — он мыңдаған бірліктен жүз мыңдаған бірлікке дейін секіріс. Өндіріс осындай ауқымға жеткенде, жеткізу тізбегіне тек «көбірек машиналар» қажет емес. Оған түбегейлі басқа машиналар: жылдамырақ, ақылдырақ және мызғымас дәлдіктегілер қажет.

Міне, шындық: жоғары өнімді адамтәрізді роботтың аппараттық құнының жартысынан астамы оның жетек буындарында жатыр — қозғалтқыш моментін адам қимылына ұқсас қозғалысқа айналдыратын айналмалы және сызықты модульдер. Тағы он-он жеті пайызы епті қол жинақтарында. Бұл компоненттердің әрқайсысы микрон деңгейіндегі дәлдікті талап етеді. Білезік буынындағы бірнеше микрондық ауытқу бүкіл кинематикалық тізбекке таралып, соңғы атқарушы органның орналасу қателіктеріне, біркелкі емес мойынтірек жүктемелеріне, жедел тозуға және жұмыс істей алмайтын роботқа әкеледі.

Бұлар кәдімгі призмалық бөлшектер емес. Біз күрделі кеңістіктік контурлар, бұрышты саңылаулар, терең жұқа қабырғалы қуыстар және қарсылық көрсететін материалдар — 7075 алюминий, титан қорытпалары және жоғары берік арнайы болаттар туралы айтып отырмыз. Оларды ауқымды түрде тиімді өңдеу тек қабілетті станокты ғана емес, үйлесімді, шайқаста сыналған жүйені талап етеді.

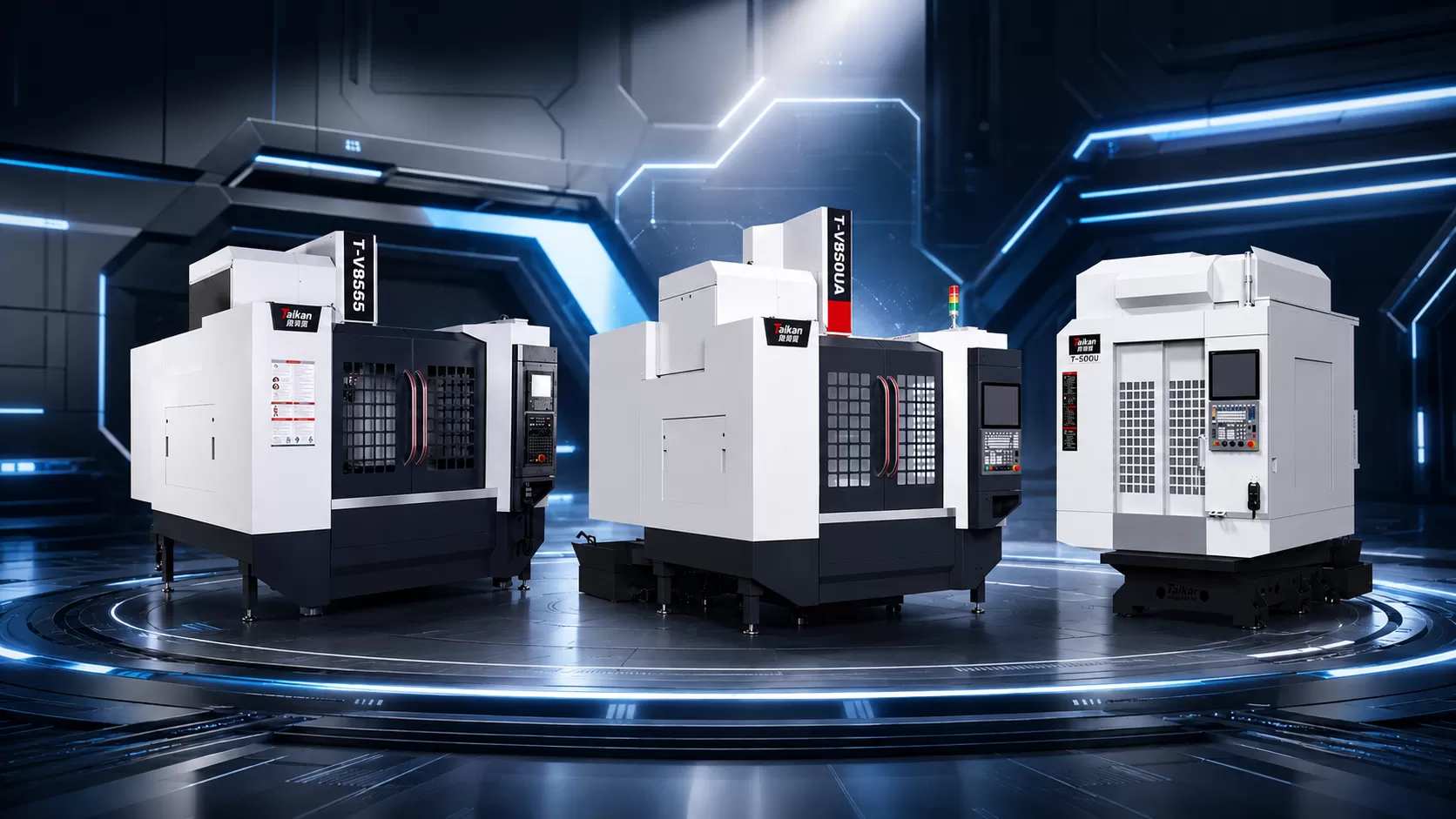

Үш станок платформасы, бір философия

Біз бір станок архитектурасын бәрін жасауға мәжбүрлеуге сенбейміз. Осылайша сіз орташа цикл уақыттарына, ымыралы бет сапасына және маржаңызды төмендететін ақау деңгейлеріне ұшырайсыз. Оның орнына, Taikan робот компоненттерінің әр санаты үшін оңтайландырылған қабатты, қолдануға бағытталған станок портфолиосын құрды. Үш серия. Әрқайсысы робот компоненттерінің белгілі бір санаты үшін оңтайландырылған.

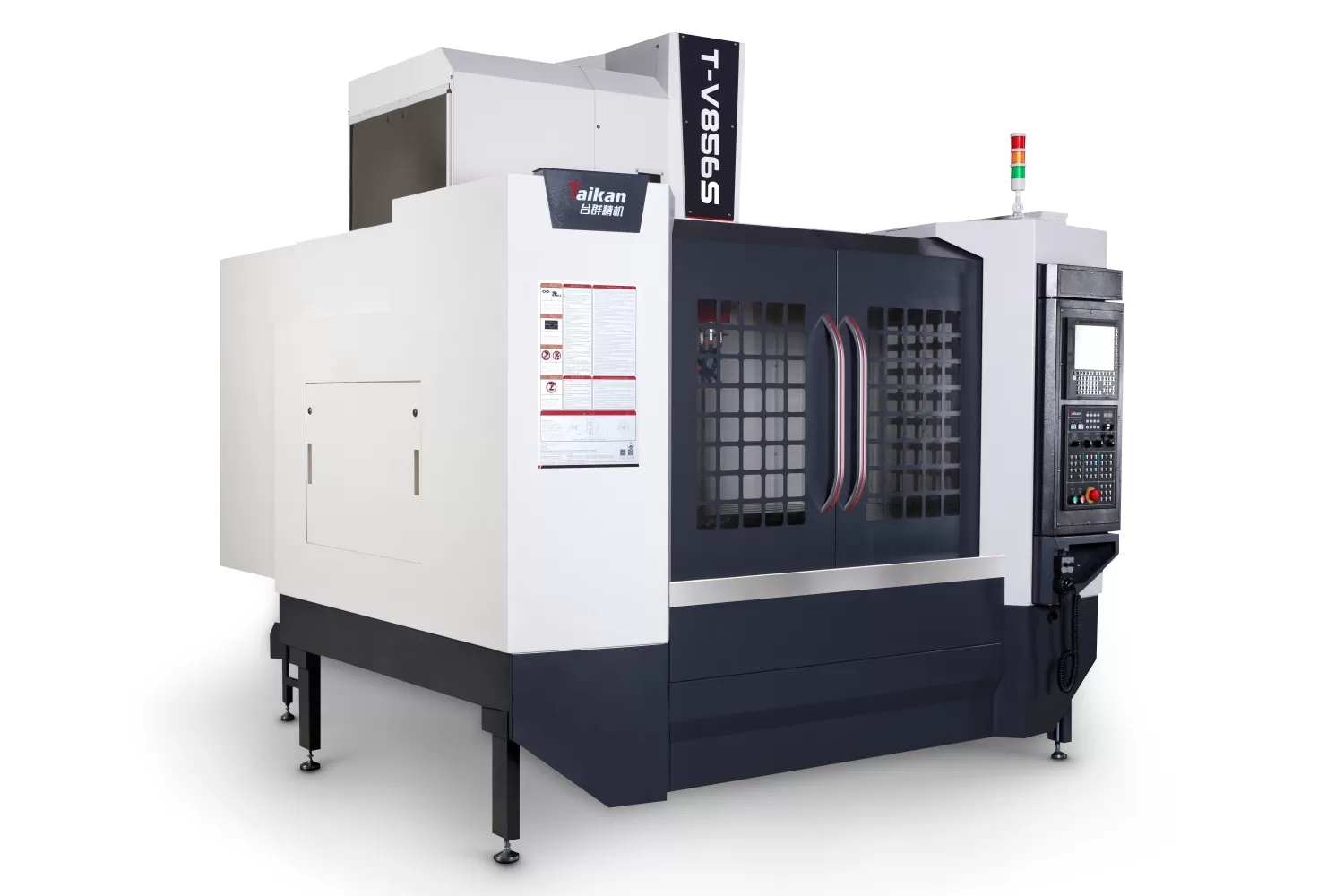

1) Жалпы құрылымдық компоненттер — T-V856S Тігінен өңдеу орталығы

Робот корпусының қаңқалары, қозғалтқыш корпустары, тірек кронштейндері және орташа күрделіліктегі құрылымдық бөлшектер үшін,T-V856Sөндірістік желілерді тоқтаусыз жұмыс істететін жұмыс күші болып табылады. Бұл біздің бесінші буын платформамыз, тігінен өңдеу орталықтары сериясы бойынша жақында 50 000 бірліктен асқан орнатылған базамен расталған — бұл сенім артуға болатын сенімділікті көрсететін сан.

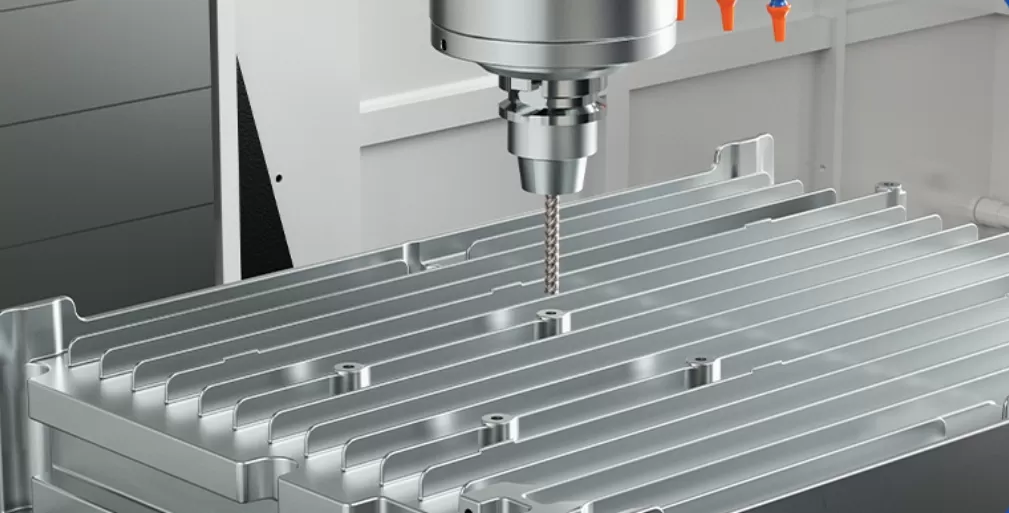

Станок минутына 12 000 айналым жылдамдығымен айналатын BT40 жоғары жылдамдықты тікелей жетекті шпиндельдің айналасында құрастырылған, жоғары тиімді салқындатқыш сұйықтық өткізу жүйесімен жұптастырылған. Егер сіз бұрын 6061 немесе 7075 алюминийін көлемді түрде өңдеген болсаңыз, жауды білесіз: қабатталып жиналған жоңқа. Біздің салқындату стратегиямыз бұл мәселені басталмай тұрып жояды, мыңдаған цикл бойы бет сапасын сақтайды.

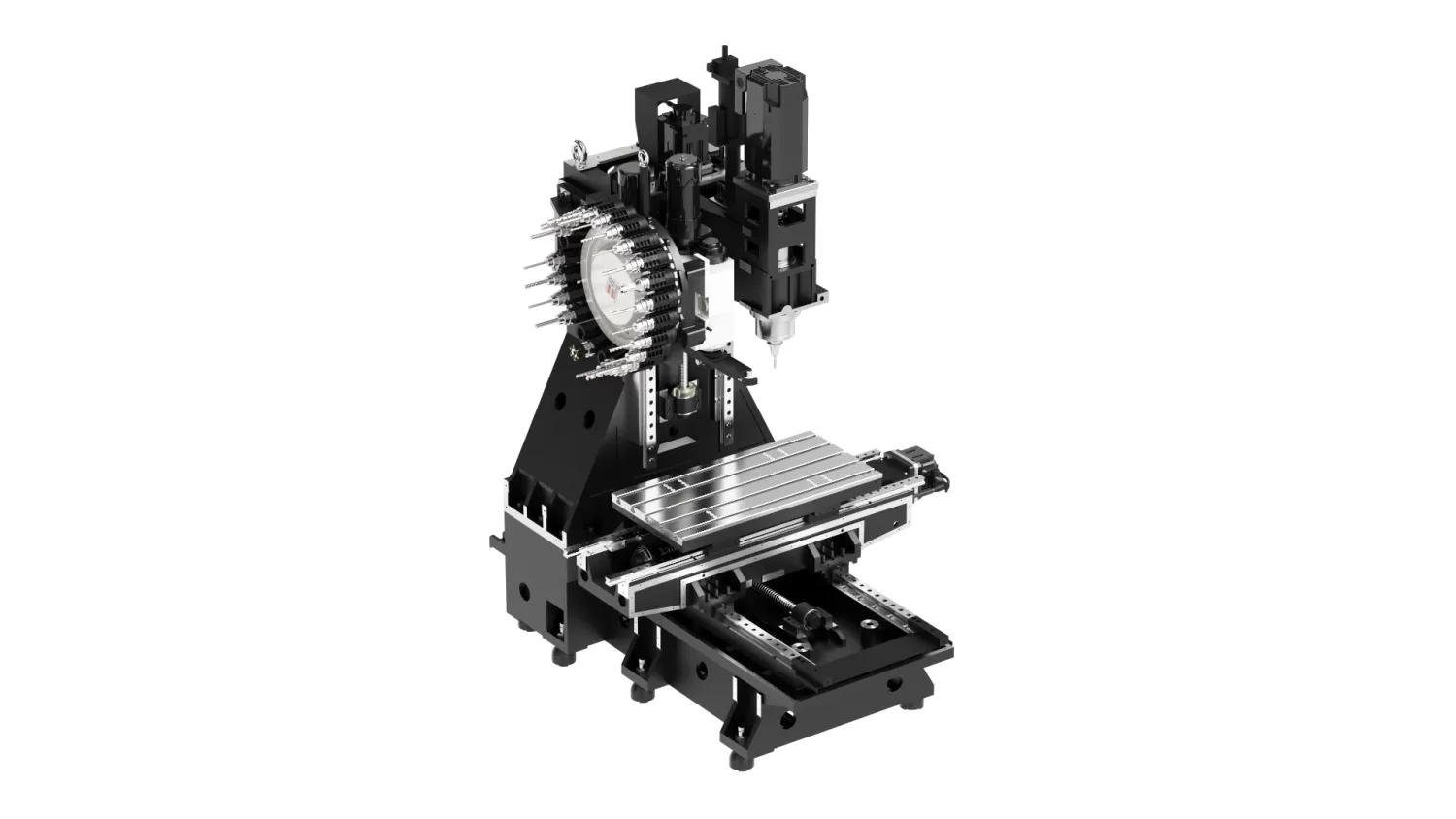

Қозғалыс жүйесі шынайы тарихты айтады. C3 дәлдік класындағы шарикті бұрандалы берілістер. Роликті сызықты бағыттауыштар. Орналасу дәлдігі ±0,008 мм. Қайталанымдылық ±0,005 мм. Бұлар маркетингтік сандар емес — бұлар бәрі сәйкес келетін корпустар партиясы мен жартысы қайта өңдеуді қажет ететін партия арасындағы айырмашылық. 7075 құрылымдық кронштейндерді немесе титан монтаж плиталарын өңдеген кезде, T-V856S өндіріс менеджерлері шынымен ойлайтын жылдамдық, қаттылық пен шығын тиімділігінің сирек комбинациясын ұсынады.

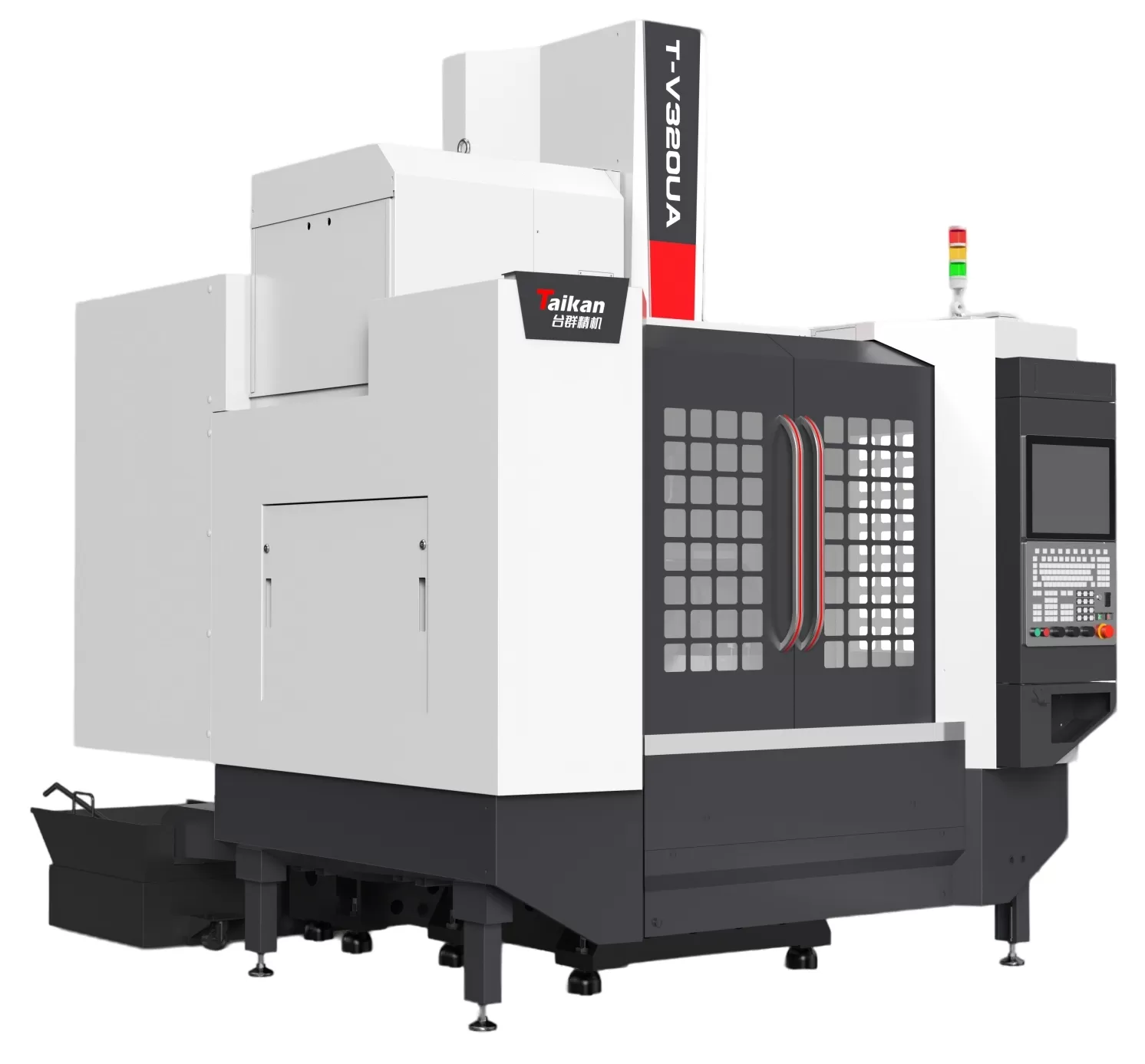

2) Күрделі контурлы компоненттер — T-V320UA 5-осьті өңдеу орталығы

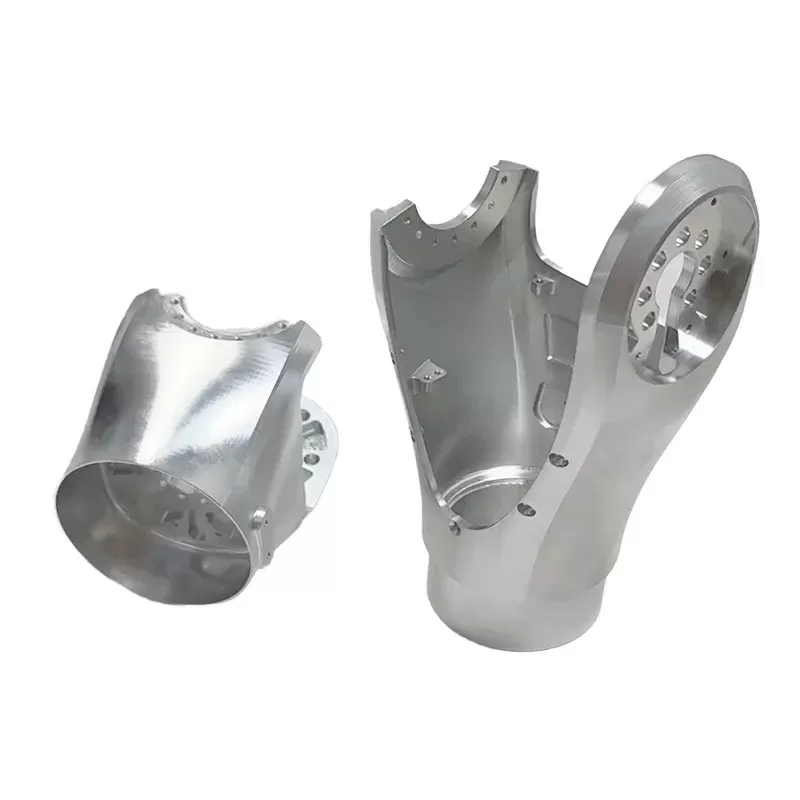

Енді біз көптеген цехтардың терлей бастайтын аймағына кіреміз. Робот буындарының корпустары, корпус өтпелі кронштейндері, жетек қоршаулары — бұл бөлшектер күрделі қисықтарға, бұрышты интерфейстерге және әрбір элементпен қосылатын төзімділік жиынтықтарына ие. Сіз оларды3 осьті сандық бағдарламаланған станокарқылы жай ғана бекітіп өте алмайсыз. Сізге үш, төрт, бес қондырғы қажет болар еді және әрбір қайта бекіту орналасу қателігін енгізеді.

T-V320UAбес осьті өңдеу орталығымұны талғампаздықпен шешеді. Бір қондырғыда бес жаққа қол жеткізу. Барлық маңызды геометриялық байланыстар — мойынтірек саңылаулары арасындағы концентрлік, монтаж беттерінің перпендикулярлығы, бекіткіш өрнектерінің нақты орналасуы — бір бекітуде, бір базалық құрылымға сілтеме жасай отырып өңделеді. Нәтиже — тексерілген дәлдік емес, тән дәлдік.

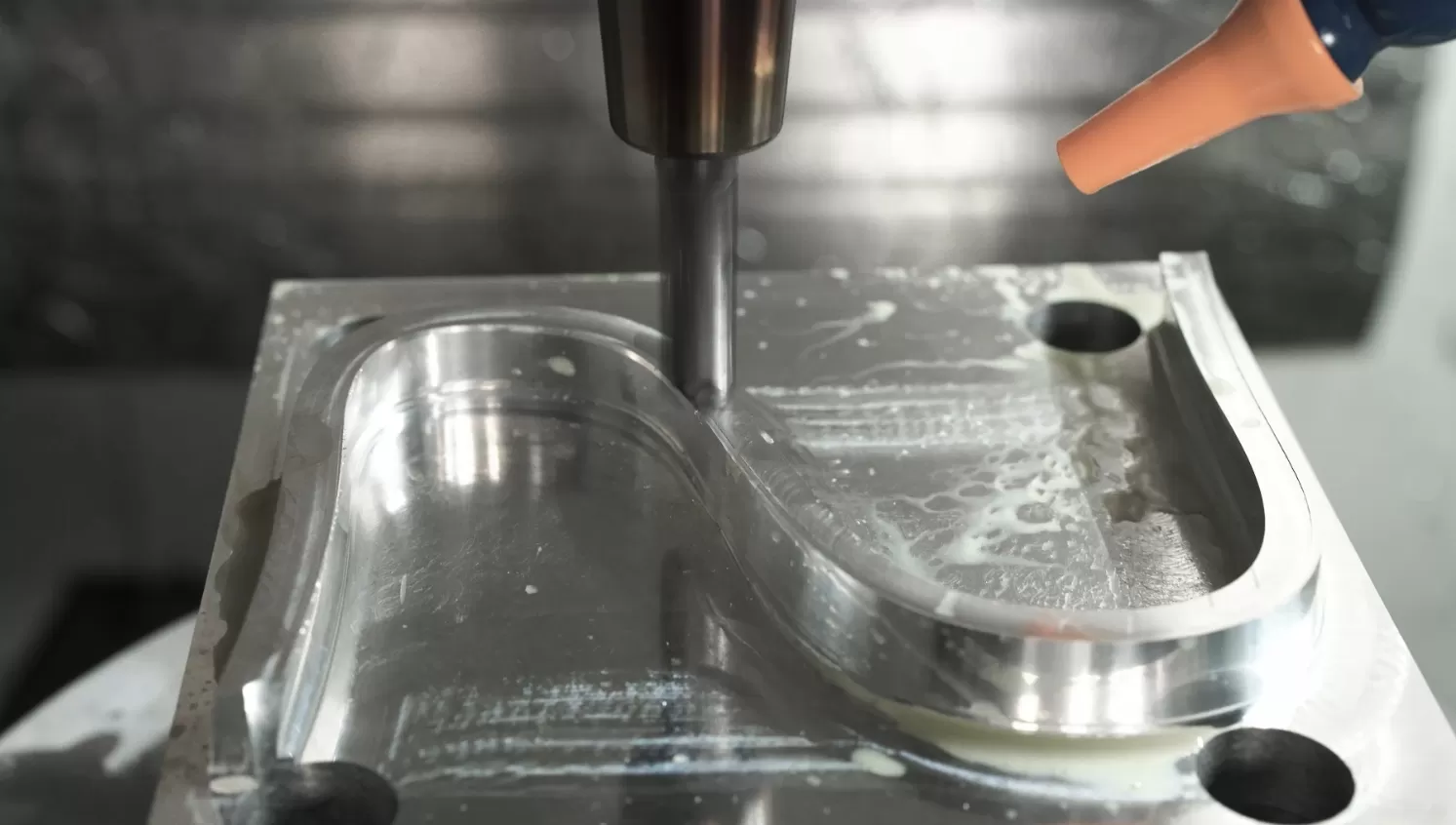

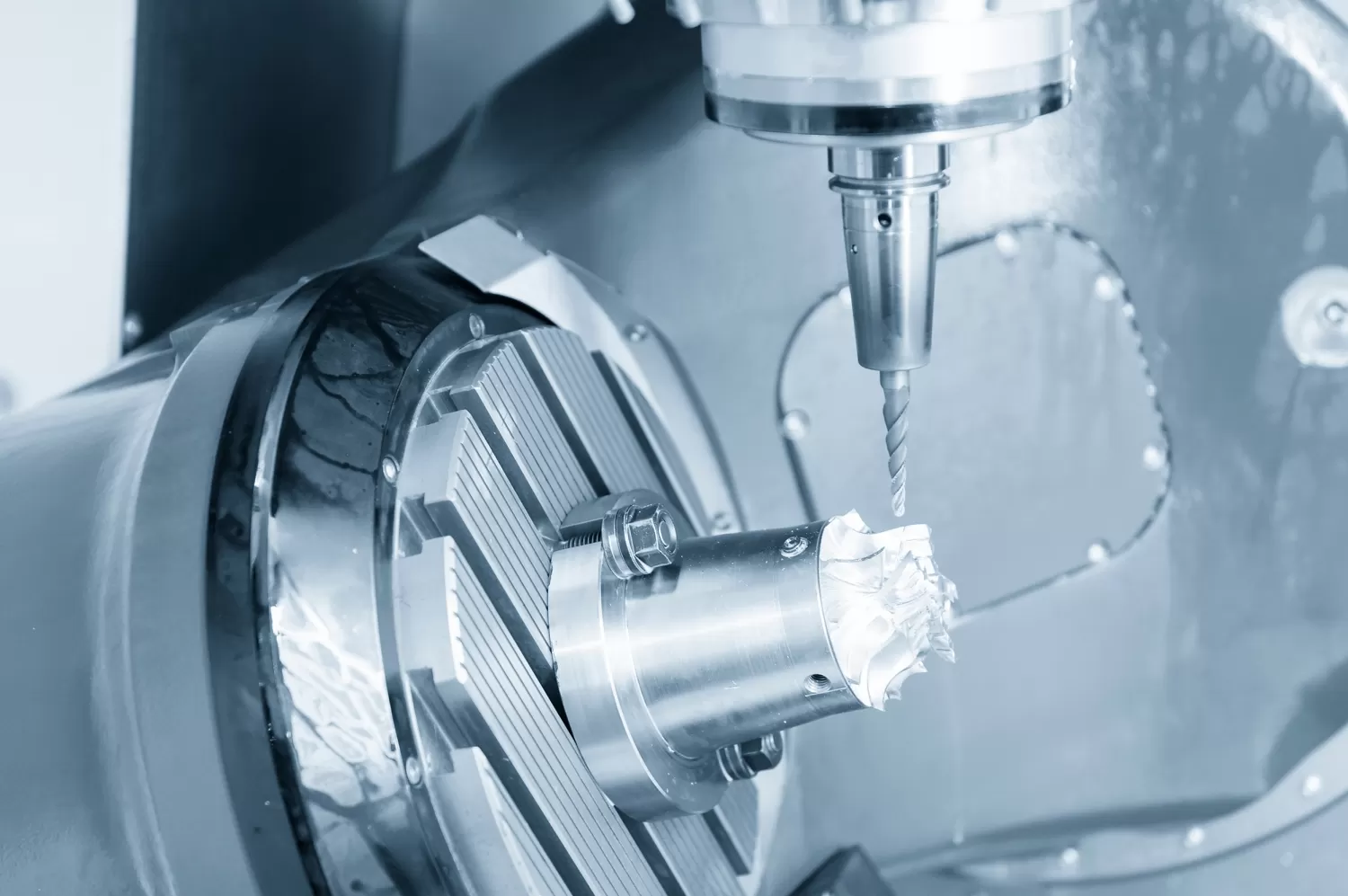

Бес осьті бір уақытта контурлау күрделі еркін пішінді беттер бойынша тегіс, үздіксіз құрал жолдарын береді. Тоқтау іздері жоқ. Аралас сызықтар жоқ. Қолмен әрлеу жоқ. Беттік әрлеу тығыздағыш өнімділігіне және шаршау мерзіміне тікелей әсер ететін робот буын корпустары үшін бұл маңызды. Станок біздің бүкіл портфолиомызда қолданылатын жылу тұрақтылығы дизайнының бірдей принциптеріне негізделген, өйткені егер сіздің станогыңыз ауысым ішінде он микронға өссе, микрон деңгейіндегі дәлдік еш мағына бермейтінін білеміз.

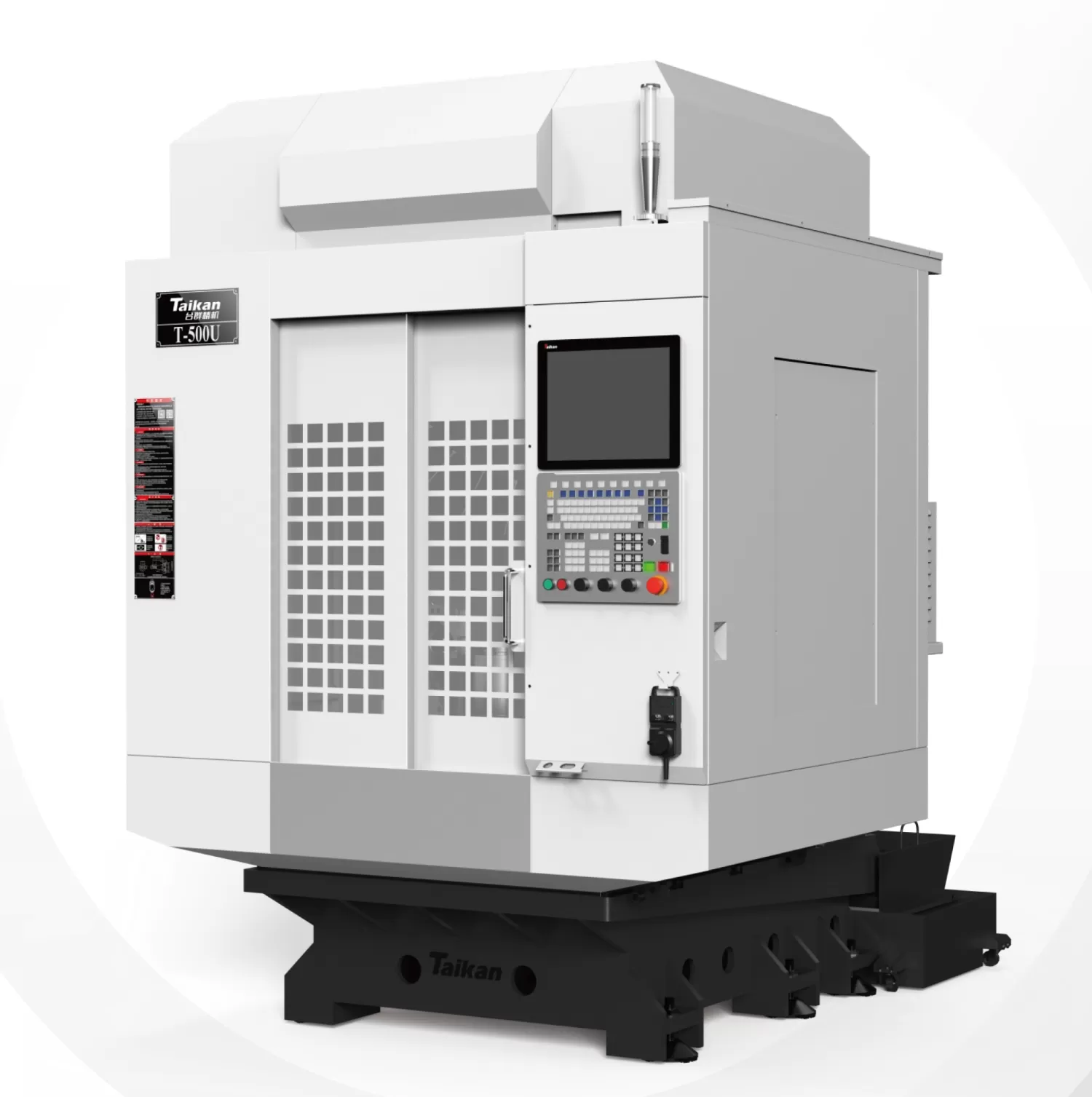

3) Микро-дәлдіктегі компоненттер — T-500U Жоғары жылдамдықты 5-осьті бұрғылау және бұранда кесу орталығы

Епті қолдар — робототехниканың шын мәнінде қиындайтын жері. Датчик кронштейндері. Шағын цилиндрлік тісті берілістер. Буын мойынтірек ұялары. Алақанға сиятын, бірақ бір таңбалы микрондармен өлшенетін төзімділік талаптары бар миниатюралық беріліс компоненттері. Бұларды жалпы мақсаттағы станокта өрескел өңдеп, әрлеу тегістеуімен мәжбүрлеп жасай алмайсыз. Олар шағын ауқымды, жоғары жылдамдықты материал жою үшін арнайы жасалған платформаны талап етеді.

T-500Uсандық бағдарламаланған тігінен өңдеу орталығы осы сұранысқа жауап береді. 24 000 айн/мин шпиндель. Бұл — субмиллиметрлік фрезалар мен бұрғыларды жұқа қабырғалы, көп элементті дайындамалар арқылы өткізгенде қажет айналу жылдамдығы. Мұндай шпиндель жылдамдықтарында кесу күштері күрт төмендейді, бұл жұқа қабырғалы элементтердің тұрақты болуын, дірілдің басылуын және бет тұтастығының сақталуын білдіреді.

Станоктың ықшам құрылымдық дизайны микро-өңдеу талап ететін қозғалыс икемділігін қамтамасыз етеді. Жылдам жүріс, жылдам аспап ауыстыру және жылдам бес осьті орналасу — бұл сіздің станокты күтуіңіз емес, станоктың сізді күтуі. Бұрышты саңылаулар, дұрыс емес пішінді қуыстар, кәдімгі әдістермен бекіту мүмкін емес шағын күрделі элементтер — T-500U оларды осы жұмыс класына арнайы әзірленген станоктың сенімділігімен өңдейді.

Процесс: Шикі дайындамадан сертификатталған бөлшекке дейінгі алты қадам

Тамаша станок қажет, бірақ жеткіліксіз. Тәртіпті процесс болмаса, тіпті ең жақсы жабдық та төмен өнімділік көрсетеді. Міне, шикізатты сапалы робот компоненттеріне айналдыратын Taikan механикалық өңдеу жұмыс ағыны:

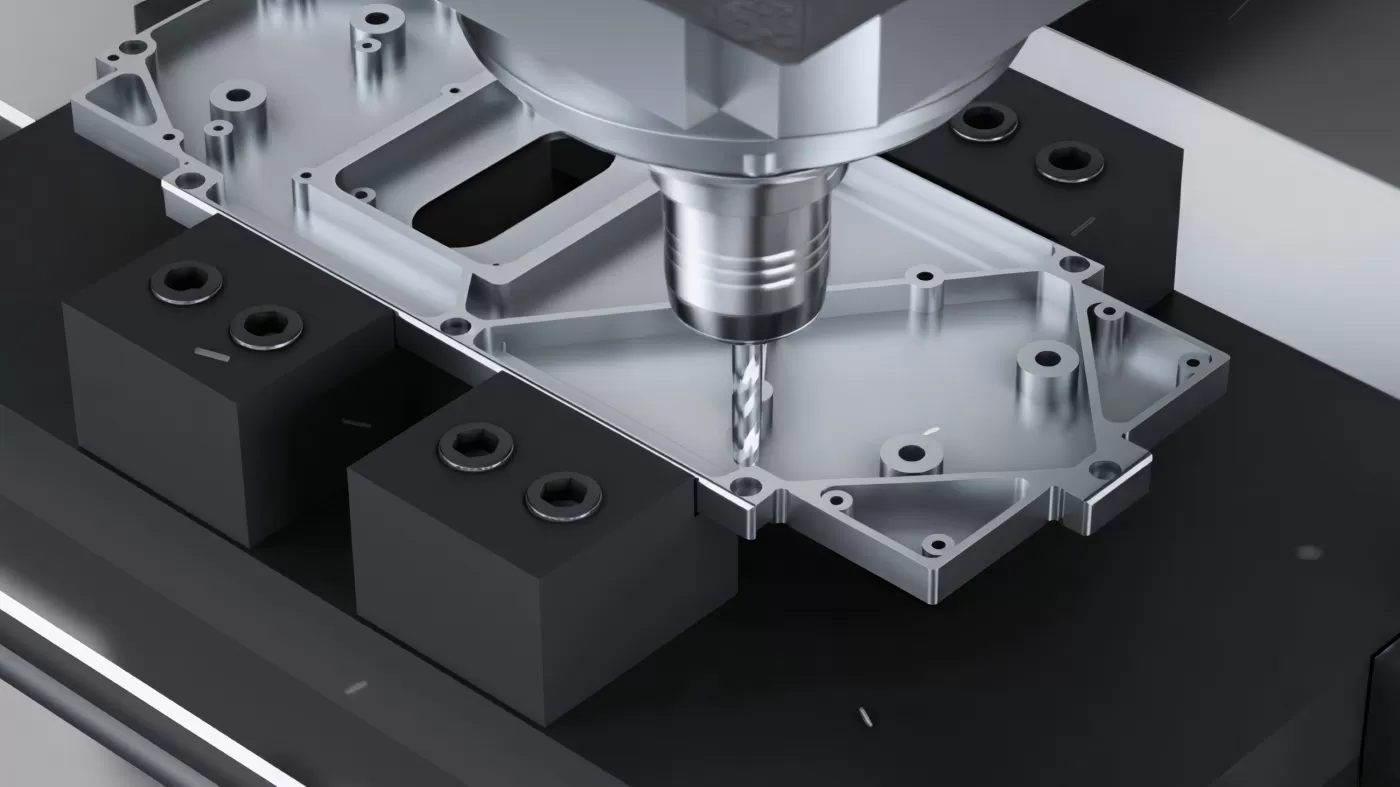

1-қадам — Дайындаманы кондициялау.Әрбір алюминий дайындама шпиндельге тигенге дейін кернеуден арылту үшін ескіртуден өтеді. Шикі дайындамадағы ішкі кернеулер — дәлдіктің үнсіз өлтірушісі: сіз бөлшекті талапқа сай өңдейсіз, бекітуден босатасыз және оның жоспарламаған пішінге енгенін көресіз. Біз бұл айнымалыны жоғары ағында жоямыз. Бекіту стратегиясы өндіріс көлемі бойынша тұрақты, қайталанатын бекітуді қамтамасыз ететін арнайы жасалған жұмыс ұстағыштарын пайдалана отырып, процесс жоспарлауымен бір уақытта әзірленеді.

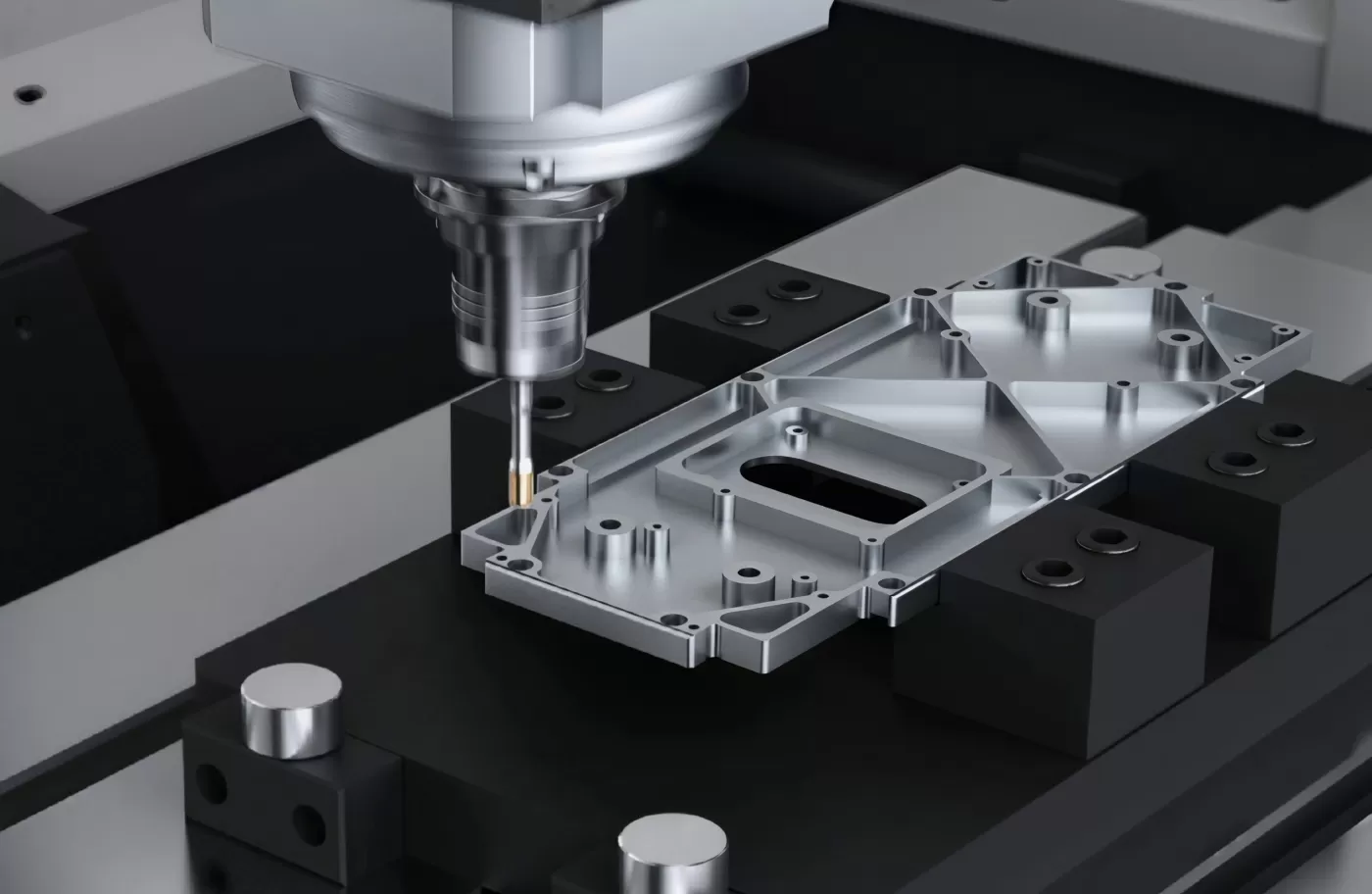

2-қадам — Өрескел өңдеу: Агрессивті материал жою.Үлкен диаметрлі аспаптар. Жоғары материал жою жылдамдығы. Біз материалдың негізгі бөлігін жылдам алып тастап, барлық маңызды беттерде 0,2-0,3 мм біркелкі қалдық қалдырамыз. Жоңқаны басқару — кейінгі ой емес: жоғары көлемді салқындатқыш сұйықтық ағыны және тиімді жоңқа шығару кесу аймағын таза ұстап, аспап қызмет ету мерзімі мен өлшем тұрақтылығын қорғайды.

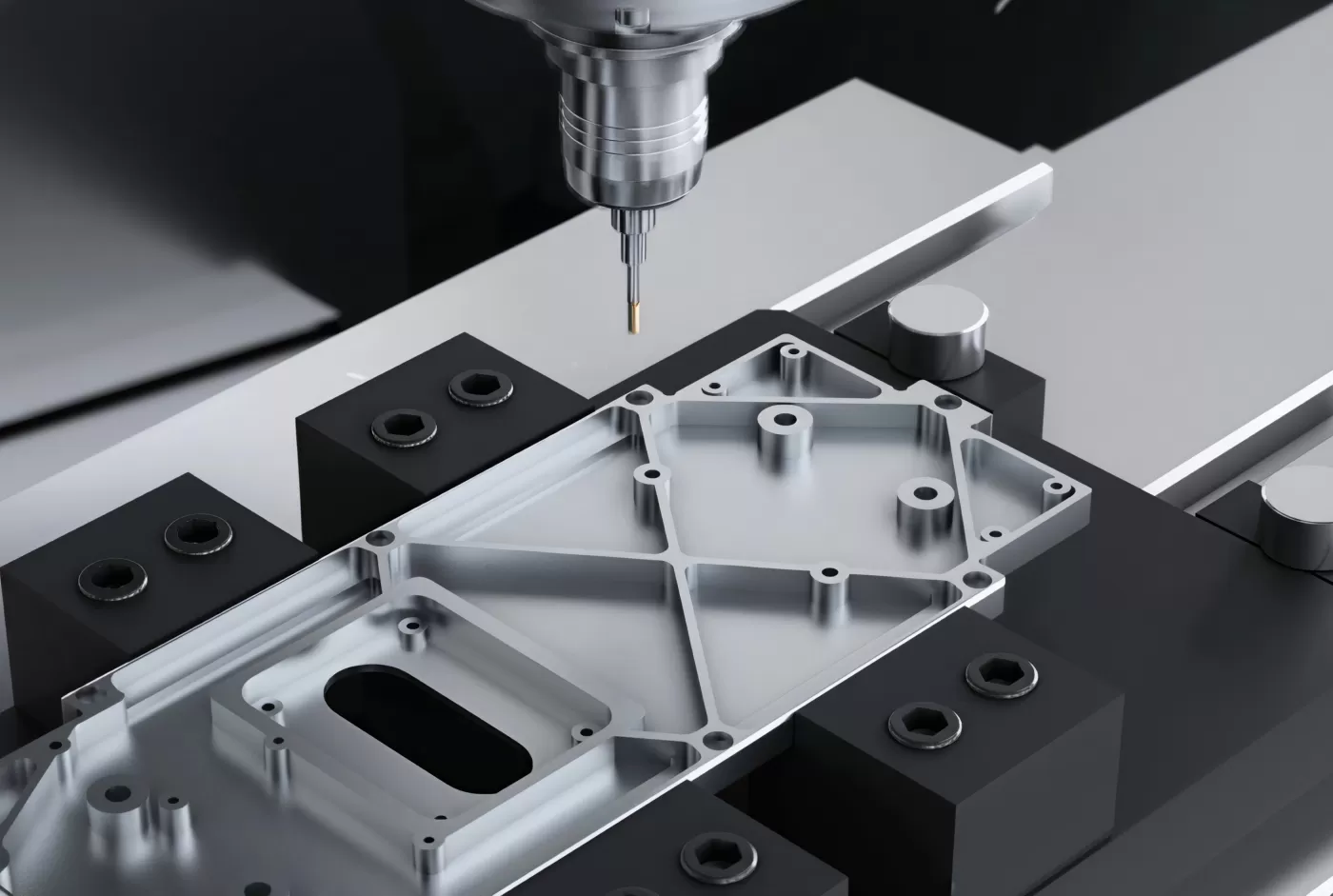

3-қадам — Жартылай әрлеу: Геометрия қалыптасады.Бұл контурлар анықталатын кезең. Күрделі элементтерде біз беттерді профильдеу және элементтер арасындағы байланыстарды орнату үшін бес осьті бір уақытта құрал жолдарын қолданамыз, қалдық қалыңдықты 0,05–0,1 мм дейін азайтамыз. Мақсат тек материалды азайту емес — бұл орналасу дәлдігі. Әрбір элементтің осы кезеңде дұрыс орналасуын қамтамасыз ету әрлеу жолының геометрия қателерімен күресусіз төзімділік пен бет сапасына қол жеткізуге назар аударуына мүмкіндік береді.

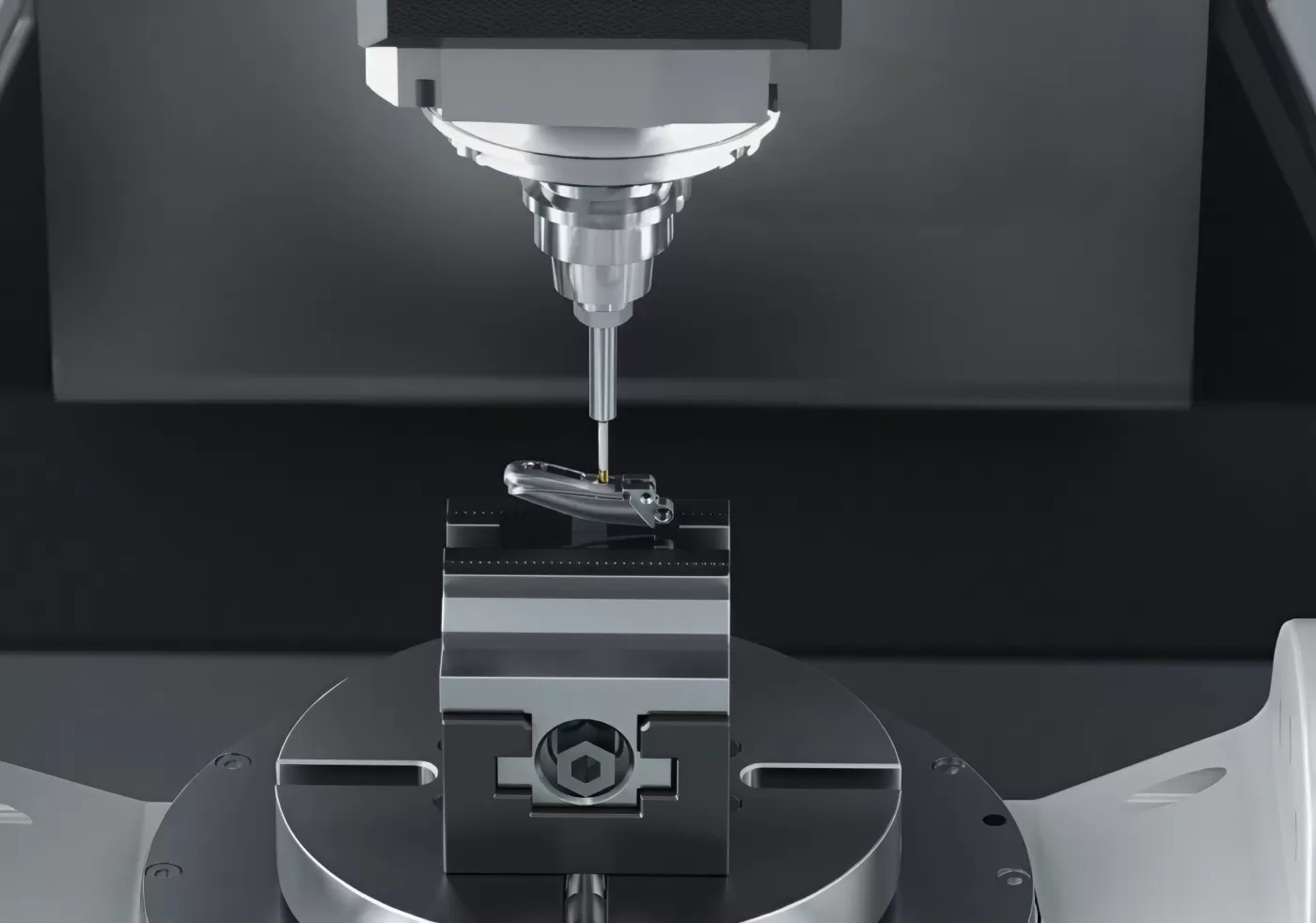

4-қадам — Әрлеу: Микрон деңгейіндегі орындау.Міне, станоктың жылу тұрақтылығы дизайны өз жемісін береді. Жылу әсерінен туындаған өлшемдік дрейфті басу арқылы біз өндірістік партиядағы бірінші бөлшектен соңғысына дейін тұрақты кесу шарттарын сақтаймыз. Бұл қадамда өлшемдік төзімділік, профиль дәлдігі және бет бұдырлығы біріктіріледі. Ешқандай драма жоқ. Тосынсыйлар жоқ. Тек қайталанатын дәлдік.

5-қадам — Тексеру: Маңыздыны растау.Әрбір маңызды өлшем мен геометриялық төзімділік КӨМ (координаталы-өлшеу машинасы) арқылы тексеріледі. Біз іріктемейміз. Болжамаймыз. Егер белгі роботтың функциясы үшін маңызды болса, ол өлшенеді.

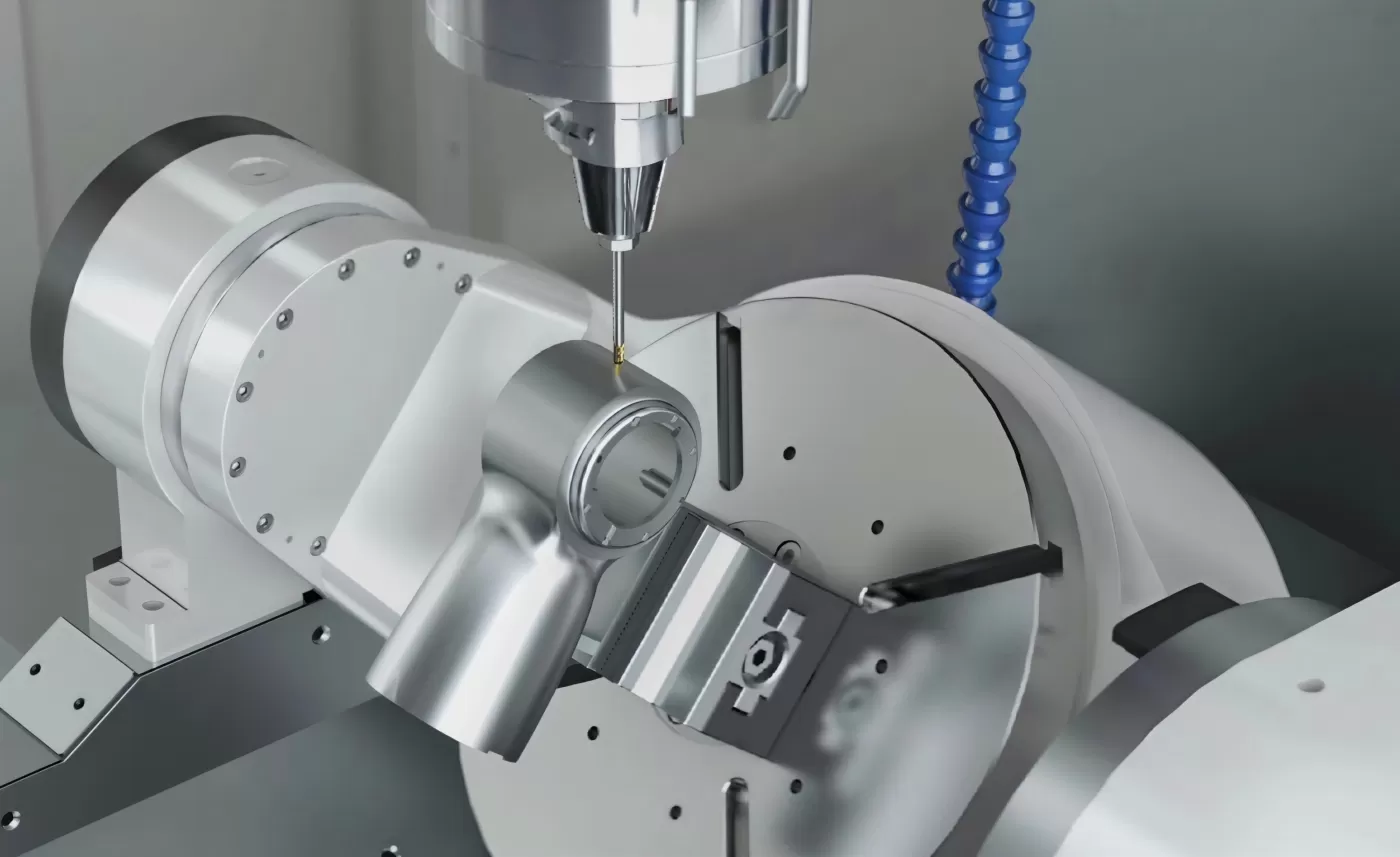

6-қадам — Беттік әрлеу.Дәлдікті талап ететін түйісетін компоненттер — мойынтірек ұялары, тығыздағыш беттер, сырғанау интерфейстері — отырғызуды жақсарту және қызмет ету мерзімін ұзарту үшін өңдеуден кейінгі беттік өңдеуден өтеді. Бұл косметикалық емес. Бұл динамикалық, циклдік жүктелген қолданулардағы жинақ тұтастығы мен ұзақ мерзімді сенімділік туралы.

Үлкен көрініс

Интеллектуалды робототехника индустриясы қызықты сәтте тұр. Алгоритмдер жетіліп келеді. Датчик технологиясы дамып жатыр. Бизнес кейстері шынайы болып келеді. Бірақ олардың ешқайсысы физикалық аппараттық қамтамасызданусыз жұмыс істемейді — жүктеме астында тегіс айналатын буын, миллиондаған цикл бойы қатты болып қалатын құрылымдық қаңқа, адам тәрізді ептілікпен нысандарды манипуляциялайтын епті қол.

Осы компоненттердің әрқайсысының артында станок тұр. Ал әрбір тамаша станоктың артында оны қалай жасау керектігін ғана емес, оны қалай қолдану керектігін түсінетін компания болуы керек.

Taikan Machine компаниясында біз дәл осылай жасаймыз. Біз роботтарды жасайтын станоктарды жасаймыз. Және бұл сіздің келесі бағдарламаңыз үшін нені білдіретінін талқылау мүмкіндігін қуана қарсы аламыз.

Неліктен Taikan Machine

Біз екі он жылдан астам инженерлік мұрасы, 3000-нан астам қызметкері және EMO Hannover-ден TECMA Mexico City-ге, METALEX Bangkok-қа дейінгі көрмелерді қамтитын жаһандық ізі бар көпшілікке ұсынылған станок құрастырушысымыз (Биржа: 300036). Біздің станоктарымыз бүкіл әлем бойынша аэроғарыш, автомобиль жасау, медициналық құрылғылар және дәлдік инженерия цехтарында өндірісте жұмыс істейді.
