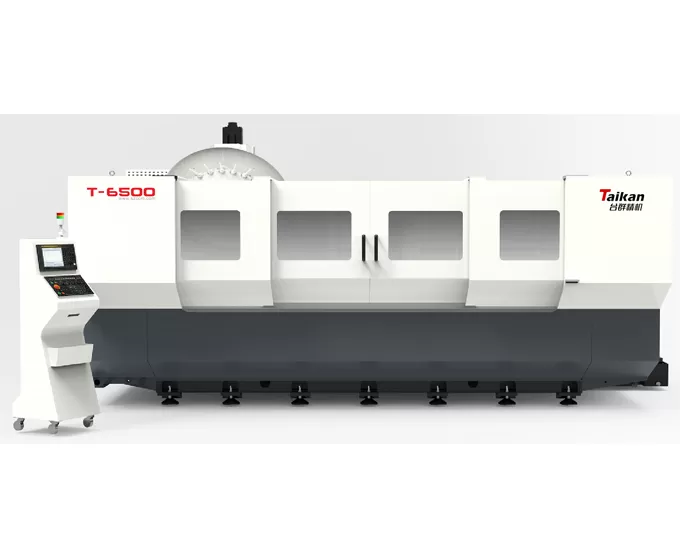

HT-6500 Жылжымалы бағанды профильді өңдеу орталығы

Жүріс

Үстелдің жүрісі (X осі)

mm

6500

Саппорттың жүрісі (Y осі)

mm

400

Шпиндель бабкасының жүрісі (Z осі)

mm

350

Шпиндель ұшынан үстелге дейінгі қашықтық

mm

200-550

Үстел

Үстел өлшемі

mm

6500*400

Макс. жүктеме

kg

1000

Т-ойықтар (саны-ені*қадамы)

mm

4-14*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

3.7/5.5

Қозғалтқыштың айналу моменті (номиналды/қысқа мерзімді)

N.m

23.6/35

Шпиндельдің айналу жиілігі

rpm

20-12000

Шпиндель диаметрі

mm

Ф100

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

1-10000

X/Y/Z осьтерінің жедел жылжу жылдамдығы

м/мин

50/30/36

Дәлдік

Позициялау дәлдігі (X/Y/Z)

mm

0.1/0.01/0.01

GB/T 18400.4

Қайталану дәлдігі (X/Y/Z)

mm

0.06/0.006/0.006

(Толық жүріс)

Аспаптар қоймасы

Аспаптар қоймасының сыйымдылығы

Т

21

Аспаптың макс. салмағы

kg

3

Аспаптың макс. ұзындығы

mm

200

Аспаптың макс. диаметрі (толық / бос көршімен)

mm

Ф60/Ф80

Басқалары

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдықтың қуаты

kVA

20

Салқындату сұйықтығы багінің сыйымдылығы

л

550

Станок өлшемі

mm

9800*2500*2400

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

13000
