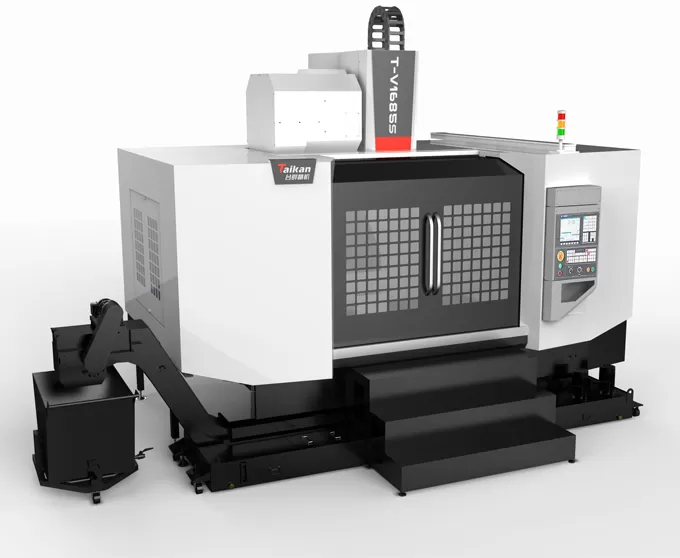

HT-V1685S Жоғары жылдамдықты және жоғары тиімділікті тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1650

Садла жүрісі (Y осі)

mm

850

Шпиндель бабкасының жүрісі (Z осі)

mm

850

Шпиндель ұштығынан үстел бетіне дейінгі қашықтық

mm

120～970

Шпиндель центрінен баған бағыттаушы бетіне дейінгі қашықтық

mm

921

Жұмыс үстелі

Үстел өлшемі

mm

1700*850

Макс. жүктеме (біркелкі жүктеме)

kg

1600

T-ойық (ойық саны - ойық ені * аралық)

mm

5-18*125+2-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

15/18.5

Қозғалтқыш айналдыру моменті (номиналды/қысқа мерзімді)

N.m

143/191

Айналу жиілігі диапазоны

r/min

50～6000(белдік)

Шпиндель диаметрі

mm

Φ190

Шпиндель конусы

/

BT50

Тартпалы штиф сипаттамалары

/

P50T-I（MAS403）

Жылдамдық

Кесу беру жылдамдығы диапазоны

mm/min

1-10000

X/Y/Z осьтерінің жылдам жүріс жылдамдығы

m/min

24/24/20

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.015

GB/T18400.4（Толық жүріс）

Қайталану дәлдігі (X/Y/Z)

mm

0.008

Құралдар магазині

Құрал сыйымдылығы

pcs

24

Макс. құрал салмағы

kg

15

Макс. құрал ұзындығы

mm

300

Макс. құрал диаметрі (толық /көрші бос кезде)

mm

Φ105/Φ210

Басқалары

Z осінің тепе-тең салмағы

Азотты тепе-теңдік

CNC жүйесі

/

FANUC 0i-MF（5）

Ауа көзі

Flow

L/min

280

Ауа қысымы

MPa

0.6~0.8

Жабдық сипаттамасы

KVA

35

Салқындатқыш сұйықтық багының сыйымдылығы

L

400

Станок өлшемі

mm

5240×4054×3662

Жоңқа тасымалдағыш педалімен

Салмағы (шамамен)

Kg

11900
