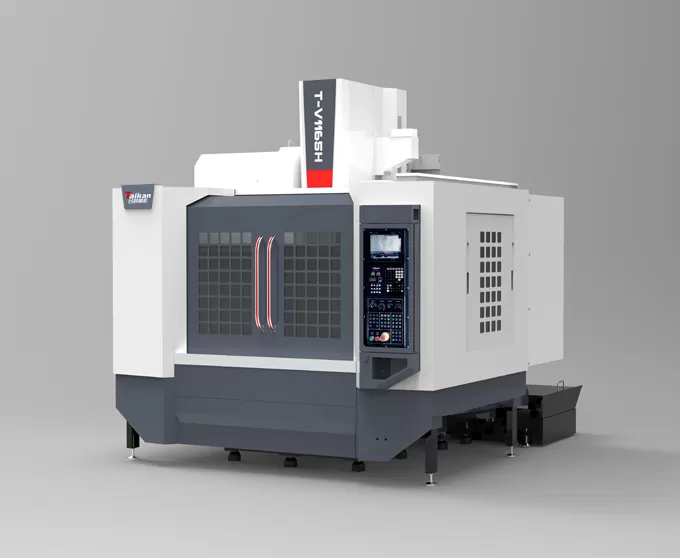

HT-V1165H жоғары жылдамдықты және жоғары дәлдікті тік өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

1100

Суппорт жүрісі (Y осі)

mm

650

Шпиндель бабкасының жүрісі (Z осі)

mm

600

Шпиндель ұшынан жұмыс үстелінің бетіне дейінгі қашықтық

mm

125～725

Шпиндель орталығынан бағана бағыттаушы бетіне дейінгі қашықтық

mm

707

Жұмыс үстелі

Үстел өлшемі

mm

1200*600

Макс. жүктеме (біркелкі жүк көтеру)

kg

800

Т-пішінді ойық (ойық саны - ойық ені * қашықтығы)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

11/15

Қозғалтқыштың айналу моменті (номиналды/қысқа мерзімді)

N.m

52.5/118

Жылдамдық диапазоны

айн/мин

50~12000 (Тікелей жалғанған)

Шпиндель диаметрі

mm

φ150

Шпиндель конусы

/

BT40

Тарту штифті сипаттамалары

/

P40T-I（MAS403）

Жылдамдық

Кесу беріліс жылдамдығы диапазоны

мм/мин

1-10000

X/Y/Z осьтерінің жылдам орын ауыстыру жылдамдығы

м/мин

30/30/30

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.01

GB/T18400.4(Толық жүріс)

Қайталану дәлдігі (X/Y/Z)

mm

0.007

Аспап қоймасы

Аспап сыйымдылығы

pcs

24

Макс. аспап салмағы

kg

7

Макс. аспап ұзындығы

mm

250

Макс. аспап диаметрі (толық /бос іргелес ұяшықтармен)

mm

Φ75/Φ150

Басқалары

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR)

Ауа қысымы

MPa

0.6~0.8

Жабдық қуаты

KVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

л

300

Станок өлшемі

mm

2700*3494*2970

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

6100
