Өңдеу орталықтарындағы ATC қолының ілініп қалуын диагностикалау және шешу бойынша толық нұсқаулық

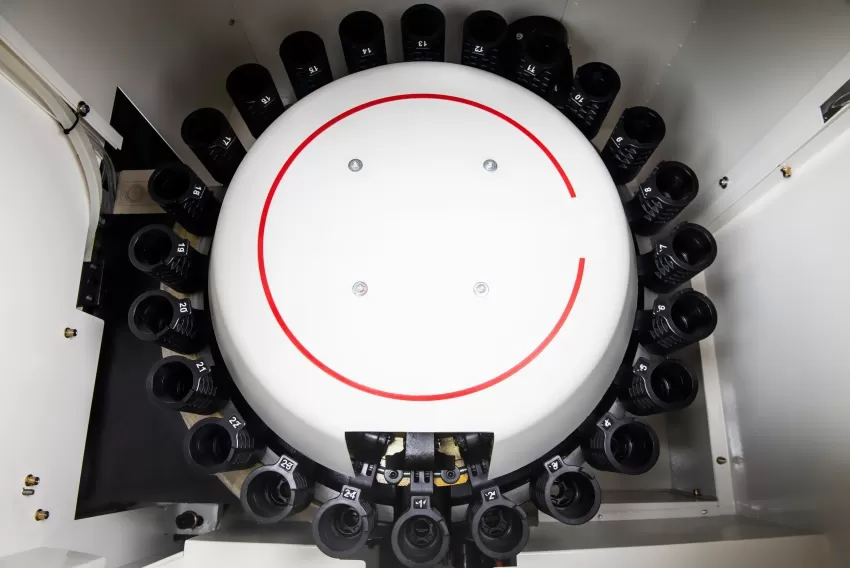

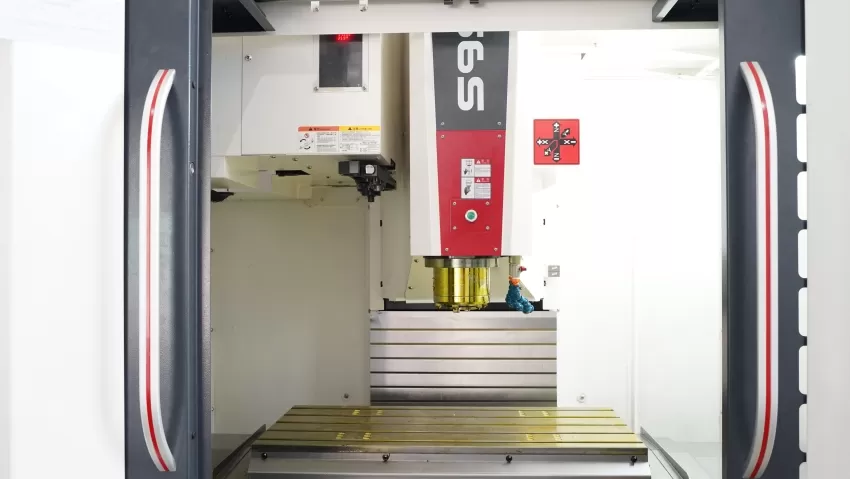

Дәл өңдеу саласында өңдеу орталығының тұтқалы түрдегі автоматты аспап ауыстырғышы (АТС) өнімділікті және үздіксіз жұмыс істеу қабілетін тікелей анықтайтын аса маңызды құрамдас бөлік болып табылады. "Аспап ауыстыру кідірісі" (көбінесе "аспап ауыстыру соқтығысуы" немесе "АТС тұтқасының кептелуі" деп аталады) орын алғанда, бұл өндірістік циклді үзіп қана қоймай, сонымен қатар шпиндель конусы мен АТС тұтқасының жұдырықты жәшігі сияқты дәлме-дәл бөлшектерге қайтымсыз зақым келтіруі мүмкін. Бұл мақалада тұтқалы АТС кідірістерінің түпкі себептері біртұтас электромеханикалық және бағдарламалық тұрғыдан жүйелі талданады. Сондай-ақ, кәсіпорындарға жалпы жабдық тиімділігін арттыруға көмектесетін стандартталған ақаулықты іздеу рәсімі мен профилактикалық қызмет көрсету стратегиялары ұсынылады.

I. Аспап ауыстыру кідірісі бұзылыстарының механизмі мен түпкі себептерін талдау

Аспап ауыстыру кідірісі аспап ауыстыру циклі барысында АТС тұтқасы, шпиндель және аспап ұясы арасындағы кеңістіктік орналасу, қозғалыс тізбегі немесе күй сигналдарындағы сәйкессіздікті білдіреді. Себептерді келесі бес санатқа жатқызуға болады:

1. Сыртқы орта факторлары және қуат көзінің үзілуі

CNC жүйесі аспап ауыстыру макро бағдарламасын орындау барысында тұрақты басқару сигналдары мен қуат көздеріне тәуелді. Кенеттен электр қуаты өшіп қалса, сығылған ауа қысымы жабдықтың номиналды мәнінен төмен түссе (әдетте 0,5–0,7 МПа, өндірушінің техникалық шарттарына байланысты) ол босату цилиндрінің істен шығуына әкеп соқса, немесе гидравликалық қысым жоғалса, бұның бәрі АТС тұтқасының ұстау немесе бекіту кезеңінде жарты жолда тоқтап, аралық күйде механикалық кептелуге әкелуі мүмкін.

2. Оператордың дұрыс емес араласуы

Егер оператор аспап ауыстыру циклі жүріп жатқанда апаттық тоқтау (E-STOP) немесе RESET батырмасын басса, бұл Программаланатын машина контроллері (PMC) беретін тізбекті басқару командаларын үзеді. Бұл кезде АТС тұтқасының қозғалтқышы тоқтайды, бірақ электромагниттік клапандар және АТС тұтқасының бұрыштық күйі сияқты құрамдас бөлшектер аралық күйде қалады, бұл жүйенің өздігінен қалпына келуіне жол бермейді.

3. Механикалық кедергі және деформация

АТС тұтқасының қисық беті мен аспап ұстағыштың V-ойығы арасындағы дәлме-дәл сәйкестік өте жоғары. Өңдеу кезінде жабдықтың соқтығысуы, немесе аспаптың аспап ұясына толық орналаспауы салдарынан АТС тұтқасы айналу барысында аспап ұстағышына соғылуы тұтқаның деформациялануына, топсалы механизмнің босауына, немесе жұдырықты жәшік ішіндегі роликті мойынтіректердің зақымдануына әкелуі мүмкін. Бұл ақаулар механикалық кептелуге соқтырады.

4. Электрлік мәселелер және параметрлерді орнатудағы ауытқулар

Аспап ауыстыру орны жанасу датчиктерінің (мысалы, АТС тұтқасының бастапқы күйі, тежеу күйі, ұстау күйі) және PMC логикасы немесе АТС серво параметрлерінің үйлесімі арқылы анықталады. Егер батарея кернеуінің төмендеуінен абсолюттік орын жоғалса, пайдалану қателіктері салдарынан аспап ауыстыру орнының ығысуы өзгертілсе, немесе датчик (жанасу датчигі) май ластануы немесе жоңқалар салдарынан істен шықса, қателер туындайды. Мұндай жағдайларда жүйе дұрыс орынға келгендігі туралы сигнал ала алмағандықтан дабыл қағып, аспап ауыстыру циклін тоқтатады.

Ескертпе:Аспап ауыстыру орындарының нақты параметр нөмірлері мен орнату әдістері құрал-жабдық өндірушісіне (мысалы, Fanuc, Mitsubishi, Siemens) және АТС жетек түріне (гидравликалық, серво) байланысты өзгереді. Орнындағы қызмет көрсету кезінде әрқашан жабдықтың нұсқаулығындағы "Аспап ауыстыру орнын орнату" немесе "АТС параметрлер тізімі" бөлімдеріне жүгіну қажет.

5. Механикалық тозу және қажудан болатын ақаулықтар

Жоғары жиіліктегі аспап ауыстырулардың ұзақ уақыттық әсерінен АТС жұдырықты жәшігінің ішіндегі жұдырық беттері, аспап ұясы шынжырының істіктері және АТС тұтқасындағы аспап қысқыш механизмі сияқты бөлшектер тозады. Тозу рұқсат етілген шектен асқанда, аспап ауыстыру қозғалысының қайталану дәлдігі төмендеп, аспапты дұрыс ұстамау немесе түсіріп алу сияқты мәселелердің туындау ықтималдығын едәуір арттырады, бұл өз кезегінде кідірістерге әкелуі мүмкін.

II. Стандартталған ақаулықты іздеу рәсімі

Аспап ауыстыру кідірісі орын алғанда, стандартталған рәсімді орындаңыз: "Апаттық тоқтау және энергия көздерін ажырату → Күйді растау → Қолмен кері қайтару → Сигналды тексеру." Күштеп немесе қатты әрекет жасаудан аулақ болыңыз.

1. Апаттық тоқтау және энергия көздерін ажырату

Дереу апаттық тоқтау батырмасын басып, серво қозғалтқыштардың қосылуын өшіріңіз. Егер пневматикалық немесе гидравликалық қуат көздері болса, қолмен жұмыс кезінде күтпегенVMC жабдығықозғалыс болмауы үшін тиісті бекіту клапандарын жабыңыз. Енді жүйе қауіпсіз, бұғатталған күйде болады.

2. Ақаулықты бақылау және диагностикалау

PMC сигналдарын диагностикалау экранына кіріп, ағымдағы дабыл кодын және диагностикалық параметрлерді (мысалы, F-сигналдар немесе G-сигналдар) жазып алыңыз. Төмендегілерге мұқият назар аударыңыз:

• АТС тұтқасы көлденең күйде (ұстау күйі) ме, әлде тік күйде (бастапқы күй) ме?

• Шпиндельді босату ажыратқышы іске қосылған ба?

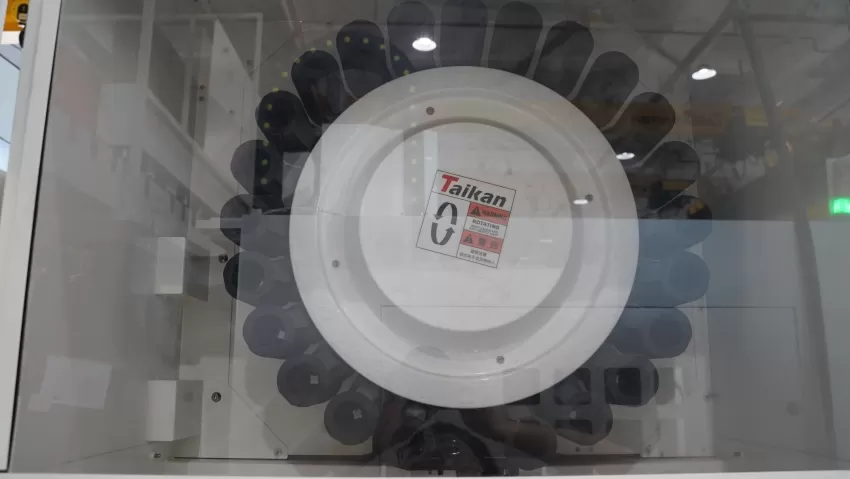

• Аспап ұясы толық төмен еңкейтілген бе (дайын күйде)?

Бұл ақпарат кідіріс аспап ауыстыру циклінің "ұстау", "бекіту" немесе "бастапқы күйге оралу" кезеңінің қайсысында болғанын анықтауға көмектеседі.

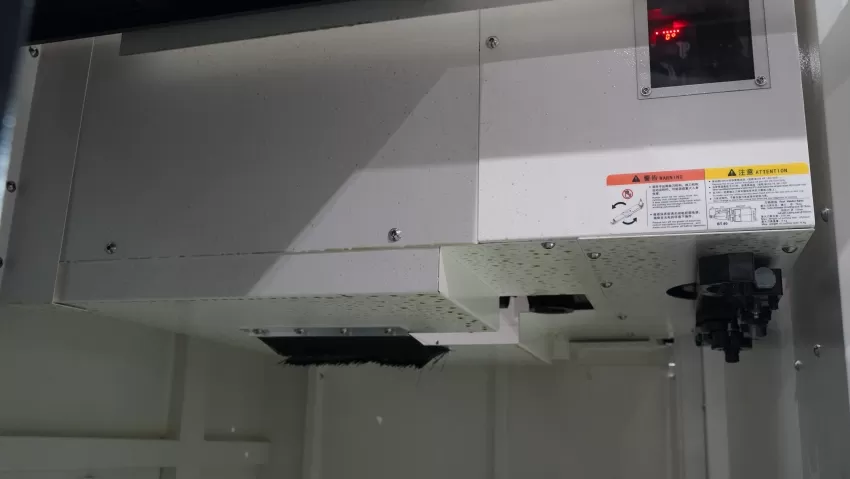

3. АТС тұтқасын қолмен қайта орналастыру (электрлік қалпына келтіру әдісі)

Серво қозғалтқышпен басқарылатын АТС тұтқалары үшін алдымен жүйенің кіріктірілген "АТС тұтқасын қолмен кері қайтару" функциясын қолданып көріңіз (әдетте PMC ауыстырып-қосқышы немесе M-коды арқылы іске қосылады). Егер бұл функция қолжетімсіз болса, қолмен орындалатын рәсімді орындаңыз:

• Дайындық:Жабдықтың гидравликалық немесе пневматикалық басқару панеліне кіріңіз. АТС тұтқасы шпиндель конусымен ұсталып тұрмауын қамтамасыз ету үшін шпиндельді мәжбүрлеп босату үшін қолмен басқару клапанын қолданыңыз (немесе электромагниттік клапан золотнигін алты қырлы кілтпен бұраңыз).

• Қозғалтқыш білігімен жұмыс:АТС тұтқасы қозғалтқышының артқы жағындағы төрт қырлы жетекті (немесе ойықты) табыңыз. Оны бұрау үшін тиісті арнайы кілтті пайдаланыңызбаяу және бірқалыпты. Айналдыру бағыты АТС тұтқасының механикалық бастапқы күйіне бағытына сәйкес келуі керек (әдетте сағат тілі немесе оған қарсы; жабдық нұсқаулығына сілтеме жасаңыз). Кенеттен кедергі күшейсе, дереу тоқтатып, жұдырықты жәшікте бөгде заттардың бар-жоғын тексеріңіз.

• Аспапты алу:АТС тұтқасын шпиндель конусынан немесе аспап ұясынан ажырататындай етіп қолмен айналдырғаннан кейін, АТС тұтқасының ұстағыш құрылымын тексеріңіз. Серіппелі қысқыш механизмі бар тұтқалар үшін, бұрауышпен ұстағыштың серіппелі қысқышын ақырын ашыңыз немесе аспап ұстағышының тартпа білігіне түсірілген қысу күшін босату үшін тұтқадағы бекіту бұрандасын босатыңыз. Мұны істеу кезінде аспапты бір қолмен демеп, екінші қолмен абайлап алыңыз, ол жұмыс үстеліне немесе қоршауға құлап зақым келтірмеу үшін.

4. Бастапқы күйге келтіру және дәлдікті тексеру

АТС тұтқасын қолмен бастапқы күйіне (әдетте тік) қайтарғаннан кейін, апаттық тоқтау батырмасын босатыңыз. MDI режимінде аспап ұясын журналға қайтару және АТС тұтқасын бастапқы күйіне қайтару үшін M-кодтарын орындаңыз. Барлық күй индикаторларының қалыпты екенін растаңыз. Содан кейін, құрғақ жүріспен аспап ауыстыруды орындаңыз (тұтқада нақты аспапсыз), қозғалыстың тегістігін бақылап, әдеттен тыс шуларды тыңдаңыз. Егер аспап ауыстыру орны дұрыс емес болып көрінсе, станок жасаушы белгілеген параметр интерфейсі арқылы ауыстыру орнын қайта калибрлеңіз.

Егер жоғарыдағы қадамдар мәселені шешпесе немесе жұдырықты жәшіктен қатты әдеттен тыс шулар байқалса, АТС тұтқасының айтарлықтай деформациясы немесе шпиндель конусының зақымдануы байқалса, дереу тоқтап, кәсіби жөндеу үшін жабдық өндірушінің сервистік инженеріне хабарласыңыз.

III. Жүйелі алдын алу және қызмет көрсету стратегиялары

Аспап ауыстыру кідірістерінің орын алуын түбегейлі азайту үшін деректерді бақылауға негізделген Болжамды қызмет көрсету (PdM) жүйесін құру ұсынылады:

1. Негізгі бөлшектерді мерзімді калибрлеу

Әр тоқсан сайын индикатор сағатын пайдаланып АТС тұтқасы мен шпиндель конусы арасындағы өстік сәйкестікті калибрлеңіз. Үш нүктелі орналастыру жүйесін қолданатын аспап журналдары үшін аспап ауыстыру орнындағы аспап ұясының қайталану дәлдігі ±0,05 мм шегінде болуын қамтамасыз етіңіз. Жұдырықты жәшіктің майлау жүйесін жүйелі түрде тексеріп, майдың (мысалы, литий негізді май) жұдырық беттеріне жетуін қамтамасыз етіңіз, үйкеліс пен тозуды азайтыңыз.

2. Электр жүйесі және параметрлердің сақтық көшірмесін басқару

CNC параметрлерінің, PMC бағдарламаларының және макро бағдарламалардың сақтық көшірмелерін CF картасы немесе Ethernet арқылы жүйелі түрде жасаңыз. Бұл әсіресе аспап ауыстыруға қатысты макро айнымалылар (мысалы, #1000 сериясы) және параметрлердің жоғалуынан туындайтын орналасу қателерін болдырмау үшін АТС серво параметрлері үшін өте маңызды.

3. Пайдалану стандарттары және сигналдарды бақылау

Операторларды оқытуды күшейтіңіз, әсіресе аспап ауыстыру циклі кезінде, әсіресе АТС тұтқасы қозғалыста тұрғанда, апаттық тоқтау немесе RESET батырмаларын ешқашан баспау керектігін атап өтіңіз. Бағдарламалық баспалдақ диаграммасына "аспап ауыстыру циклінің үзілуін болдырмау" логикасын қосуды қарастырыңыз. Электромагниттік клапандардың немесе жанасу датчиктерінің өнімділігінің төмендеуін болжау үшін CNC жүйесінің толқындық диагностика функцияларын пайдаланып, шпиндельді босату және АТС тұтқасының қозғалысы сияқты сыни сигналдардың жауап беру уақыттарын мерзімді түрде бақылаңыз.

4. Қуат көзінің тазалығын басқару

Ауа беру жүйесіндегі Сүзгі-Реттегіш-Майлағыш (F.R.L.) қондырғысының жұмыс істеуін қамтамасыз етіңіз. Номиналды диапазонда (әдетте 0,5–0,7 МПа, жабдық техникалық шарттарын қатаң сақтаңыз) тұрақты қысымды ұстаңыз. Ауа ресиверінен конденсатты жүйелі түрде ағызыңыз. Жеткіліксіз ауа қысымы шпиндельдің толық босатылмауының, аспап ұясының баяу еңкеюінің немесе АТС тұтқасының орналасуының сәтсіз аяқталуының басты себебі болып табылады. Бұл күнделікті тексерулердің негізгі тармағы болуы тиіс.

Қорытынды

Тұтқалы түрдегі автоматты аспап ауыстырғыштың тұрақтылығы өңдеу орталығы сенімділігінің негізгі көрсеткіші болып табылады. Аспап ауыстыру кідірісі ақаулығы кезінде ғылыми және қатаң ақаулықты іздеу әдістерін қолдану, жүйелі дәлдікті калибрлеу және күйді бақылаумен үйлестіру арқылы жөндеудің орташа уақытын азайтуға және жабдықтың қызмет ету мерзімін ұзартуға болады. Берік пайдалану стандарттары мен кешенді қызмет көрсету жүйесін құру арқылы өндірушілер автоматтандырылған өндірістік желілерінің үздіксіз жұмыс істеу мүмкіндіктерін айтарлықтай жақсарта алады, бұл жоғары дәлдіктегі, жоғары тиімді интеллектуалды өндіріс үшін берік негіз қалайды.
