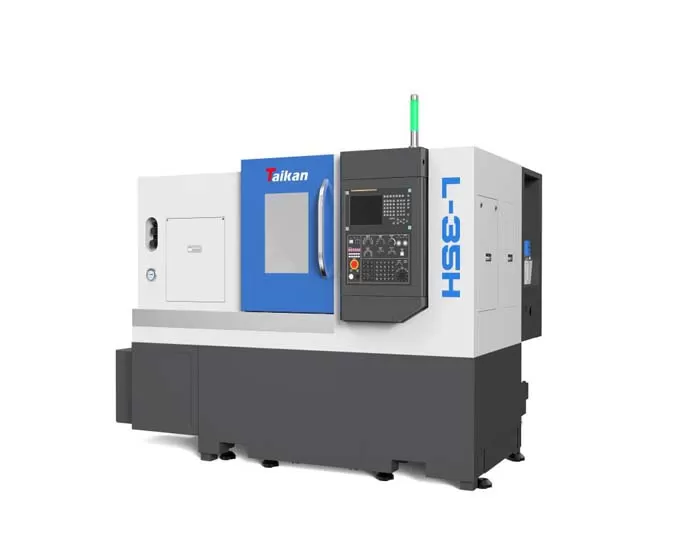

Name: HL-35H жоғары дәлдікті CNC көлденең токарь
Brand: Taikan Machine
Availability: InStock

HL-35H жоғары дәлдікті CNC көлденең токарь

Қуатты технология, көптеген функциялар бір қысқышпен әртүрлі өңдеулерді орындап, жекелендірілген нарықтың өндірістік қажеттіліктерін қанағаттандыра алады.

L-35H- кескіндердің бағдарламасы CNC көлдегі

ЖалпыComment

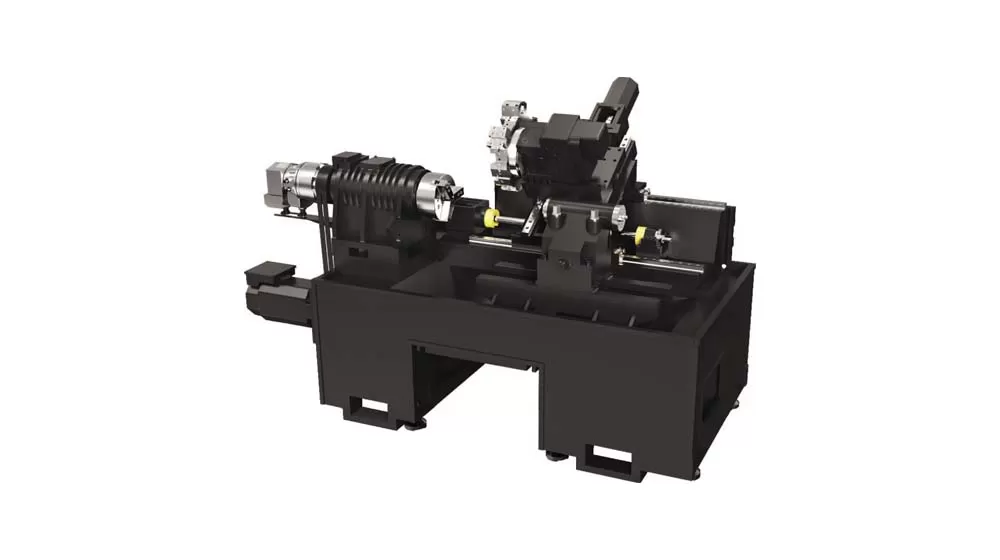

Екі координаттарның екі осы сілтемесі, жарты жабылған CNC машина құралы. Жергілікті механік, електрикалы және гидраулиялық орналасуы.

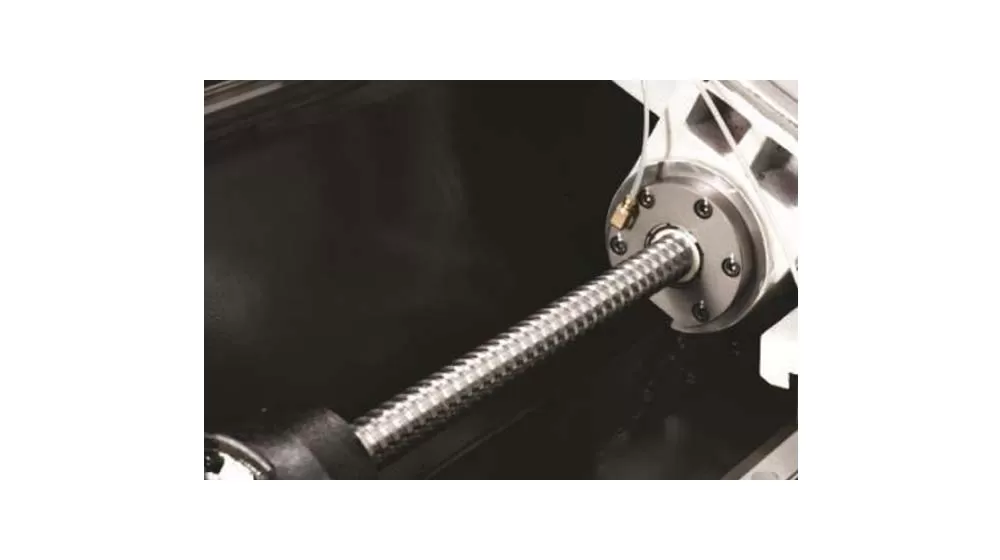

Әрбір серво ақпарат енгізілген тездеу тездеу қадамдастыруды қолданады. Тез жылжыту жылдамдық жылдамды, төмөгі дыбыс, жоғарғы орындалуы және қайталану мүмкіндігілікті;

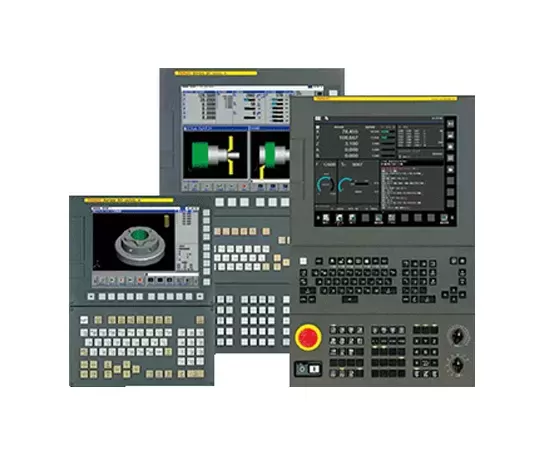

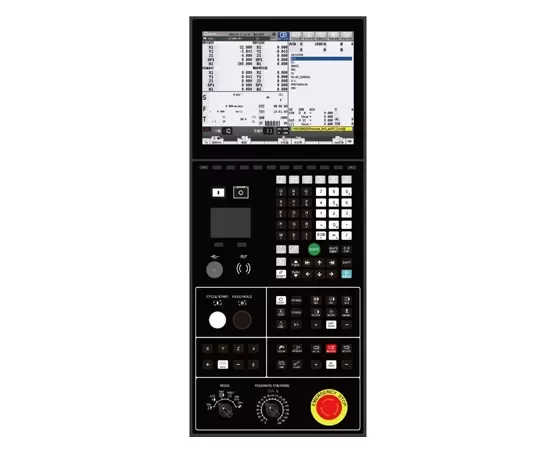

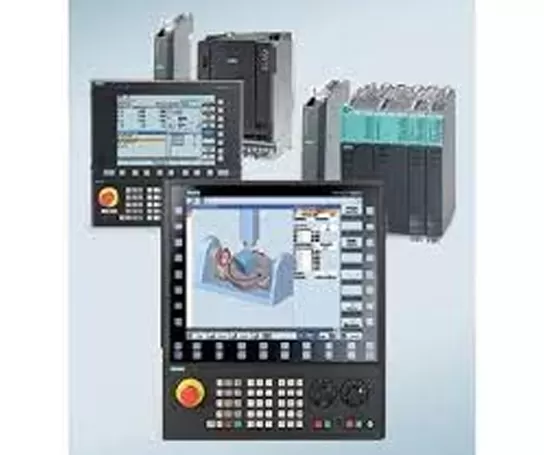

Бақылауы

Жүйеген бағдарламаны дизайнасын, әңгі жылдамдық қадамдастыру қадамдастыру. төмөгі жылдам құрылғы және жоғарғы орынғу дұрыс;

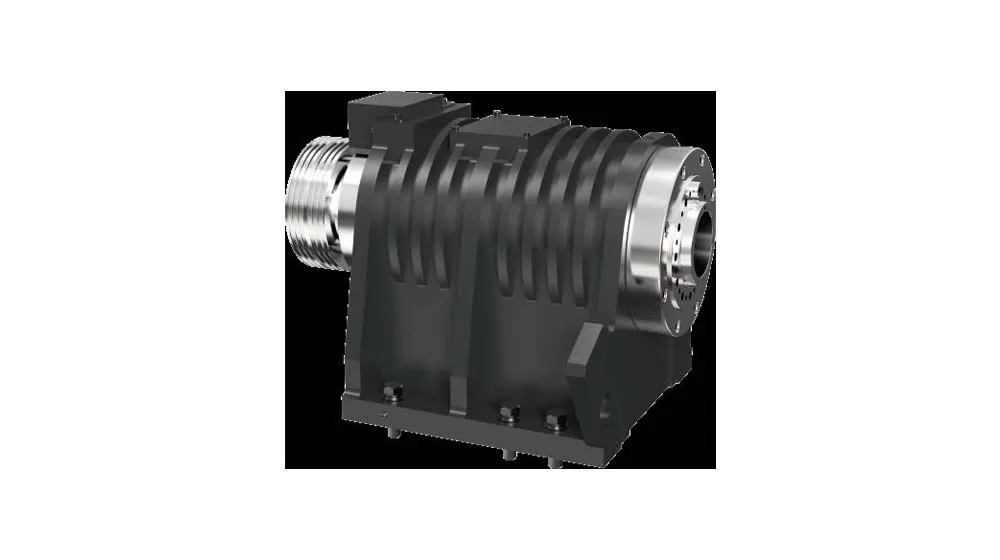

Сіздеу

Жоғарғы рұқсаттар серво моторынан істелген, аңдау жинақтады. Жүктеу жылдамдық аралығы - 0-4000 r/ мин.

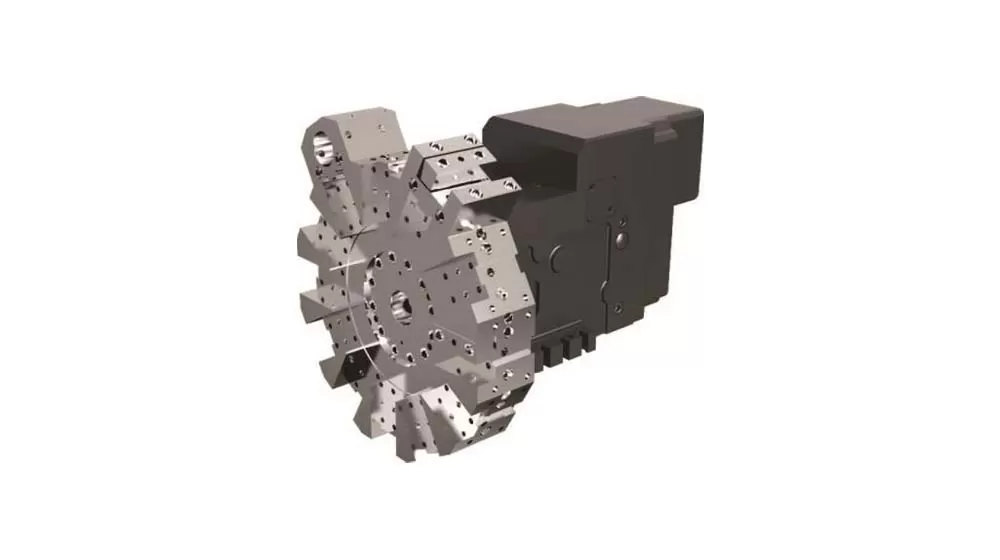

Құралы

Бұл машина құрал серво құралының турретенді.

L-35H- кескіндердің бағдарламасы

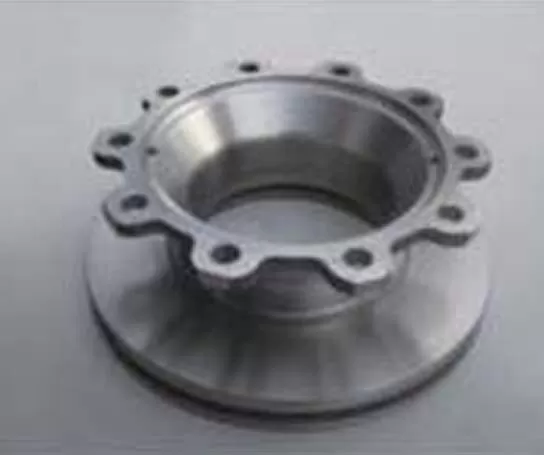

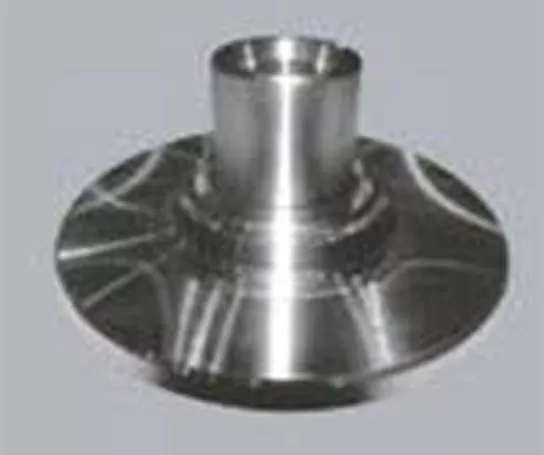

Жұмыс мысал 1

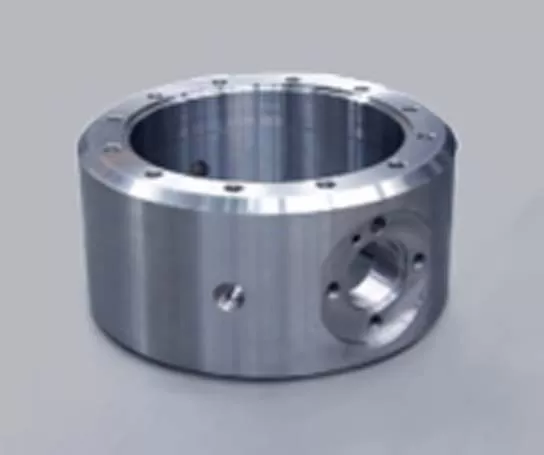

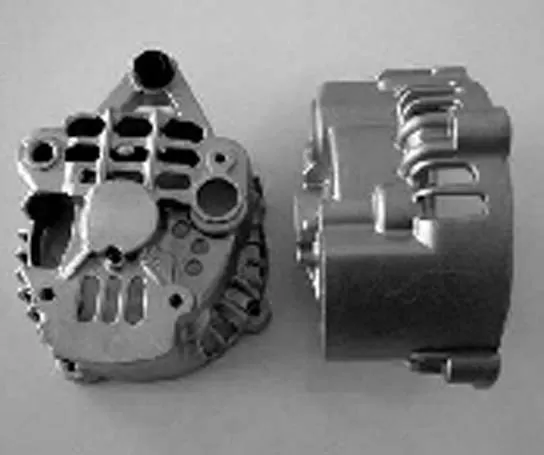

Жұмыс мысал 2Name

Жұмыс мысал 3Name

Жұмыс мысал 4Name

HL-35H жоғары дәлдікті СББ көлденең токарлық станогының техникалық сипаттамалары

Name		Unit	HL-35H	Ескертпелер
Өңдеу диапазоны	Станинадағы ең үлкен бұрылыс диаметрі	mm	φ520
	Ең үлкен өңдеу диаметрі (білік/диск)	mm	φ300/φ350
	Ең үлкен өңдеу ұзындығы	mm	450
	Ең үлкен дайындама диаметрі	mm	φ52
Жүру жолы	X осінің жүру жолы	mm	190
	X осі қозғалтқышының қуаты/турақтыру моменті	kw/Nm	1.8/11
	Z осінің жүру жолы	mm	500
	Z осі қозғалтқышының қуаты/турақтыру моменті	kw/Nm	1.8/11
Шпиндель	Шығыс қуаты (S1/S6)	kw	11/15
	Шпиндель ұшының пішіні		A2-6
	Шпиндель айналымы	айн/мин	0-4000
	Шпиндельдің өтпелі тесік диаметрі	mm	φ63
Патрон	Гидравликалық үш жұдырықшалы патрон	inch	8	Қуыс
Артқы бабка	Артқы бабка пинолінің диаметрі/жүруі	mm	φ70/100	Қосымша
Артқы бабка	Артқы бабка пинолінің конус тесігінің конустығы	Морзе	Морзе 4#	Айналмалы центр
Жылдамдық	Жылдам орны ауыстыру жылдамдығы (X осі)	м/мин	30
	Жылдам орны ауыстыру жылдамдығы (Z осі)	м/мин	30
	Кесу беріліс жылдамдығы	мм/мин	1~8000
Құрал ұстағыш	Құрал сыйымдылығы	T	12
	Құралды индекстеу уақыты	секунд/позиция	0.5
	Құрал корпусының өлшемі	mm	25*25
	Ең үлкен бұрғылау құралының диаметрі	mm	40
Дәлдік	Орнықтыру дәлдігі (X осі)	mm	0.006
	Орнықтыру дәлдігі (Z осі)	mm	0.008
	Қайталанымдылық ((X осі)	mm	0.004
	Қайталанымдылық ( (Z осі)	mm	0.004
Басқалар	Құрылғы сыйымдылығы	kVA	12
	Салқындатқыш сұйықтық багының сыйымдылығы	L	150
	Машина өлшемі	mm	250017001680	Қолмен жоңқа шығаратын салқындатқыш багы
	Салмағы (шамамен)	kg	3400

Бұл беттегі ақпарат тек анықтама үшін берілген. Өнімді жаңарту немесе жетілдіру салдарынан сипаттамалар мен мәліметтер өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен байланысыңыз.
