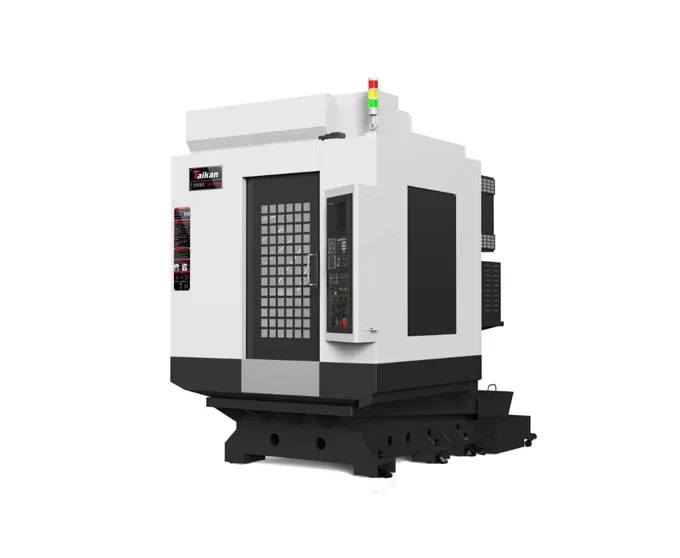

HT-500BH Жоғары жылдамдықты және жоғары дәлдікті бұрғылау және фрезерлеу өңдеу орталығы

Жүріс

Столдың X осі бойынша жүрісі

mm

500

Суппорттың Y осі бойынша жүрісі

mm

400

Шпиндель бабкасының Z осі бойынша жүрісі

mm

460（21T）

Шпиндель ұшынан стол бетіне дейінгі қашықтық

mm

180-640

Шпиндель центрінен колонна бағыттаушы бетіне дейінгі қашықтық

mm

445

Стол

Стол өлшемі

mm

620*400

Макс. жүктеме

kg

250

Т-ойық (ойықтар саны - ойық ені * қадамы)

mm

3-14*120

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

3.7/5.5

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

14.1/21

Шпиндель қозғалтқышының айналу жылдамдығы

rpm

20-24000

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

mm/min

1-15000

X/Y/Z осьтері бойынша жедел жүріс жылдамдығы

m/min

48/48/48

Дәлдік

Позициялау дәлдігі (X/Y/Z)

mm

0.006

GB/T 18400.4

（Толық жүріс）

Қайталанғыштық (X/Y/Z)

mm

0.004

Аспаптар журналы

Аспаптарды сақтау сыйымдылығы

pcs

21

Макс. аспап салмағы

kg

3

Макс. аспап ұзындығы

mm

300

Макс. аспап диаметрі (толық/көрші бос)

mm

Ф60/Ф80

Басқалар

CNC жүйесі

Mitsubishi M80VA

Ауа көзі

Flow

L/min

≥200（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдық қуаты

kVA

15

Салқындатқыш сұйықтық багының макс. сыйымдылығы

L

145

Станок өлшемі

mm

1690*2620*2470

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

kg

3300
