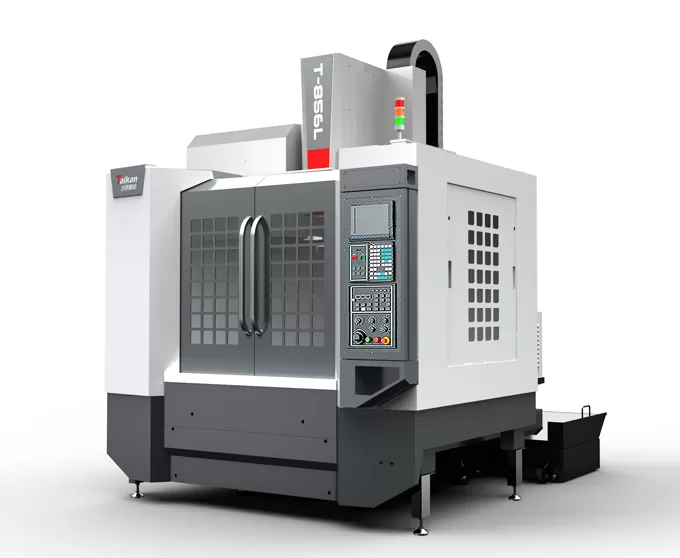

Name: HT-856L жоғары жылдамдықты және жоғары дәлдікті вертикальды өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HT-856L жоғары жылдамдықты және жоғары дәлдікті вертикальды өңдеу орталығының сипаттамасы

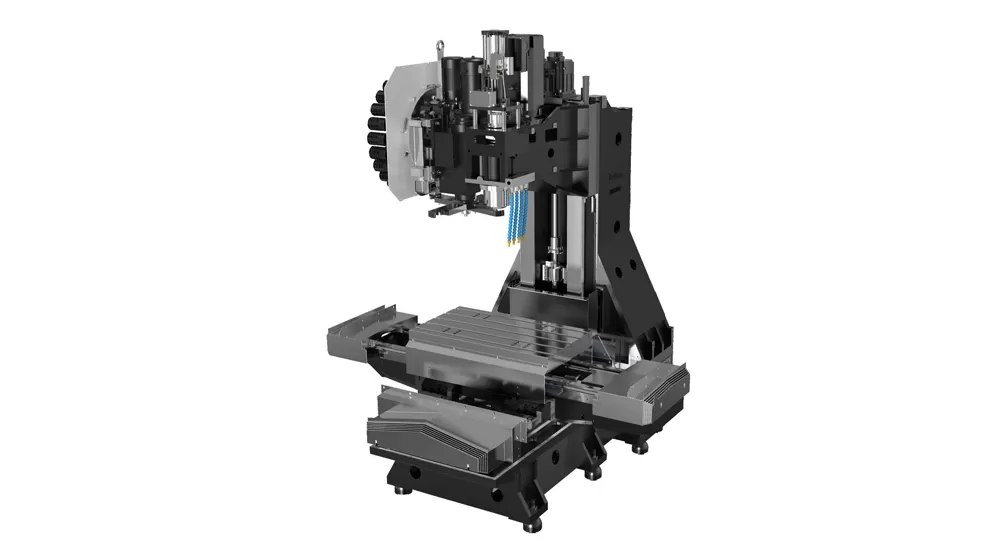

Структур құрылғысы

Бағандар түрі және слайд кестесінің структурасы, машинанын қимылдықты және әжеттерді тексерді.

Өлкен, таңбалы және A- Fram бағаны жылдамдығы жылдамдығу кезінде вибраттын пен тасформациясын азайтына көмектесі.

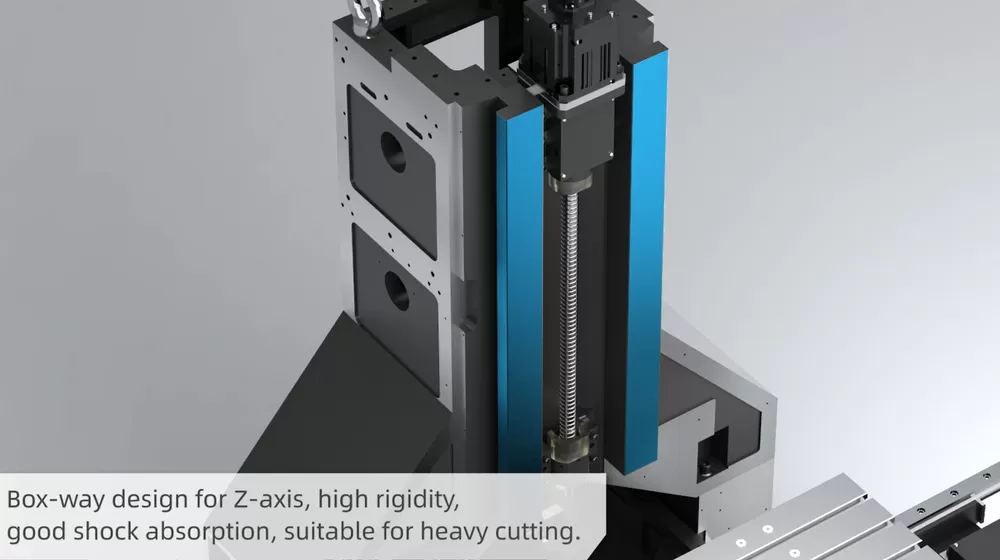

Жергілікті Жүйе

X пен Y остары ұстағы, жоғарғы рұқсаттарды сәйкестік жеткіліктерді, Z осі жоғарғы нүктелді тексеріктерді қолданады, жоғарғы тездеу мүмкіндіктерді жоғарғы тықталды. Бұл баптау әңгі тіркеу үшін істеу және әдетті тіркесімді.

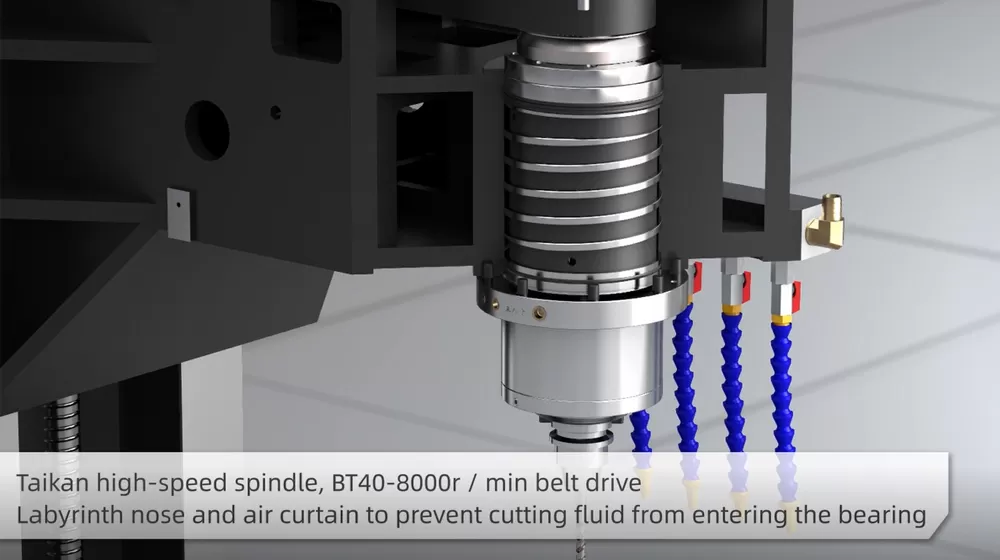

Сіздеу

Төңгі ылдамдық бірлікті (BT40, 8000 r/ мин) лаберинт дизайны, әудейтін көмекті, Жүкілді тіркесімдерді келтіруге тоқтату.

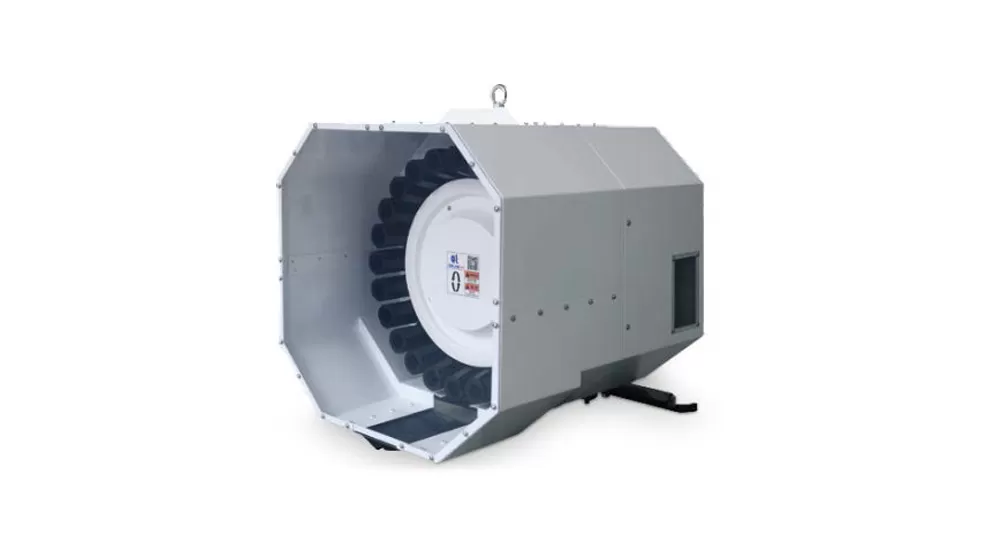

Құралды журналы

Taikanың 24 құрал түрі құралы, журналы өзінің қимылдықты және сенімді істеу үшін белгілікті.

HT-856L жоғары жылдамдықты және жоғары дәлдікті тік өңдеу орталығын қолдану

Машина жоғары динамикалық жауап беру қабілетіне ие, бұл жоғары жылдамдықты кесуге және төмен жылдамдықты, серпіліссіз жұмыс істеуге мүмкіндік береді. Ол күрделі бөлшектердің, мысалы, шағын және орта қораптар, табақтар, дискілер, клапандар, корпустар және қалыптар сияқты көп түрлі, шағын сериялы өңдеуге өте ыңғайлы. Бұл машина дәлдік бөлшектерін өндіру, 5G өнімдері, металл бұйымдары, автомобиль компоненттері және медициналық құрылғылар сияқты салаларда кеңінен қолданылады.

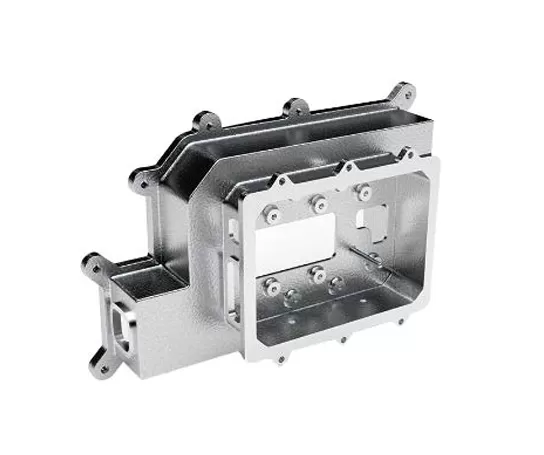

Жұмыс мысал 1

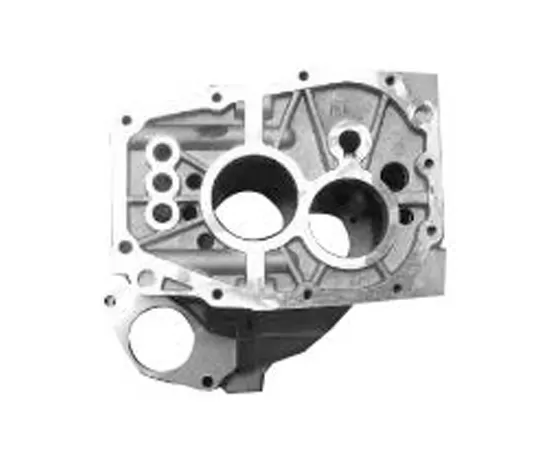

Жұмыс мысал 2Name

HT-856L жоғары жылдамдықты және жоғары дәлдікті тік өңдеу орталығының сипаттамалары

Item			Unit	HT-856L	Ескертпелер
Жылжу	Столдың жылжуы (X осі)		mm	800
	Седло жылжуы (Y осі)		mm	500
	Шпиндельдік бабканың жылжуы (Z осі)		mm	600
	Шпиндель ұшынан стол бетіне дейінгі қашықтық		mm	125～725
	Шпиндель орталығынан бағана бағыттаушы бетіне дейінгі қашықтық		mm	565
Жұмыс столы	Стол өлшемі		mm	1000*500
	Макс. жүктеме (біркелкі жүктеу кезінде)		kg	500
	Т-тәрізді ойықтар (ойық саны - ойық ені * аралық)		mm	5-18*100
Шпиндель	Қозғалтқыш қуаты (номиналды/қысқа уақытты)		kW	7.5/11
	Қозғалтқыш моменті (номиналды/қысқа уақытты)		N.m	35.8/95.5
	Айналу жиілігі диапазоны		r/min	50~8000 (белдік)
	Шпиндель диаметрі		mm	φ150
	Шпиндель конусы		/	BT40
	Тартпа спецификациясы		/	P40T-I（MAS403）
Жылдамдық	Кесу беріліс жылдамдығы диапазоны		mm/min	1-10000
Жылдамдық	X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы		m/min	36/36/24
Дәлдік	Орналасу дәлдігі (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4 (Толық жылжу)
Дәлдік	Қайталанғыштық (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4 (Толық жылжу)
Аспаптар магазині	Аспаптар сыйымдылығы		pcs	24
	Аспаптың макс. салмағы		kg	7
	Аспаптың макс. ұзындығы		mm	250
	Аспаптың макс. диаметрі (толық/көрші бос кезде)		mm	Φ75/Φ150
Басқалар	CNC жүйесі		/	Mitsubishi M80VB
	Ауа көзі	Flow	L/min	≥280（ANR)
	Ауа көзі	Ауа қысымы	MPa	0.6~0.8
	Жабдық сыйымдылығы		KVA	25
	Салқындатқыш сұйықтық багының сыйымдылығы		L	300
	Станок өлшемі		mm	224031443033	XYZ осьтеріне сәйкес
	Салмағы (шамамен)		Kg	4800

Бұл беттегі ақпарат тек анықтамалық сипатта. Өнімді жаңарту немесе жетілдіру салдарынан сипаттамалар мен мәліметтер өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
