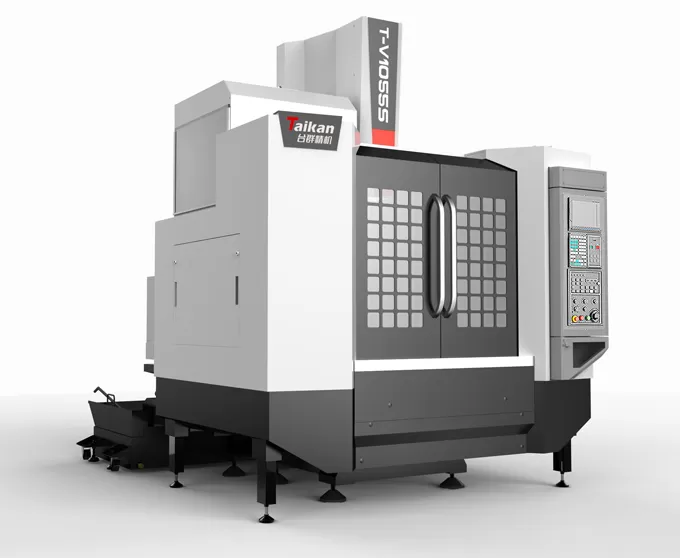

HT-V1055S Жоғары жылдамдықты және жоғары тиімділікті тік өңдеу орталығы

Жүріс

Столдың жүрісі (X осі)

mm

1000

Суппорттың жүрісі (Y осі)

mm

550

Шпиндель бабкасының жүрісі (Z осі)

mm

600

Шпиндель ұшынан стол бетіне дейінгі қашықтық

mm

100～700

Шпиндель орталығынан баған бағыттаушы бетіне дейінгі қашықтық

mm

590

Жұмыс столы

Стол өлшемі

mm

1100*500

Макс. жүктеме (біркелкі таратылған)

kg

500

Т-тәрізді ойық (ойық саны - ойық ені * аралық)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

7.5/11

Қозғалтқыштың айналдыру моменті (номиналды/қысқа уақытты)

N.m

35.8/95.5

Жылдамдық диапазоны

айн/мин

50~12000 (Тікелей жалғанған)

Шпиндель диаметрі

mm

φ150

Шпиндель конусы

/

BT40

Тойтарма сипаттамалары

/

P40T-I（MAS403）

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

1-10000

X/Y/Z осьтері бойынша жылдам орын ауыстыру жылдамдығы

м/мин

48/48/48

Дәлдік

Орын ауыстыру дәлдігі (X/Y/Z)

mm

0.008

GB/T18400.4（Толық жүріс）

Қайталанушылық (X/Y/Z)

mm

0.005

Аспаптар журналы

Аспап саны

pcs

24

Макс. аспап салмағы

kg

7

Макс. аспап ұзындығы

mm

250

Макс. аспап диаметрі (толық/көршілес бос)

mm

Φ75/Φ150

Басқалар

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR)

Ауа қысымы

MPa

0.6~0.8

Жабдық сыйымдылығы

KVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

л

300

Станок өлшемі

mm

2500*3150*3032

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

4700
