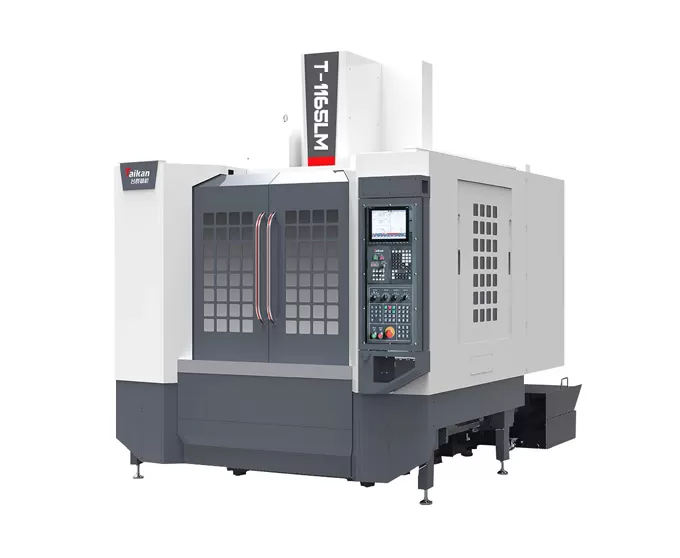

HT-1165LM жоғары жылдамдықты және жоғары қаттылықты тік өңдеу орталығы

Жүріс

Стол жүрісі (X осі)

mm

1100

Суппорт жүрісі (Y осі)

mm

650

Шпиндель бастиегінің жүрісі (Z осі)

mm

600

Шпиндель ұшынан стол бетіне дейінгі қашықтық

mm

150～750

Шпиндель центрінен баған бағыттауыш бетіне дейінгі қашықтық

mm

695

Жұмыс столы

Стол өлшемі

mm

1200*650

Макс. жүктеме (біркелкі жүктеме кезінде)

kg

1000

Т-паз (паз саны - паз ені * аралық)

mm

5-18*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақыт)

kW

45976

Қозғалтқыш моменті (номиналды/қысқа уақыт)

N.m

52.5/118

Айналу диапазоны

айн/мин

50-8000（белдік）

Шпиндель диаметрі

mm

φ150

Шпиндель конусы

/

BT40

Тойтарма сипаттамалары

/

P40T-I（MAS403）

Айналу жылдамдығы

Кесу беру жылдамдығының диапазоны

mm/min

1-10000

X/Y/Z остерінің тез қозғалу жылдамдығы

m/min

30/30/20

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.008/0.008/0.01

GB/T18400.4（Толық жүріс）

Қайталанғыштық (X/Y/Z)

mm

0.005/0.005/0.008

Аспаптар дүңгіршегі

Аспаптар сыйымдылығы

pcs

24

Макс. аспап салмағы

kg

7

Макс. аспап ұзындығы

mm

250

Макс. аспап диаметрі (толық /көрші бос)

mm

Φ75/Φ150

Басқалар

Z осі теңгергіші

/

/

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

L/min

≥280（ANR)

Ауа қысымы

MPa

0.6~0.8

Жабдық сыйымдылығы

KVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

L

300

Станок өлшемдері

mm

2700×3560×3040

X*Y*Z остеріне сәйкес

Салмағы (шам.)

Kg

7500
