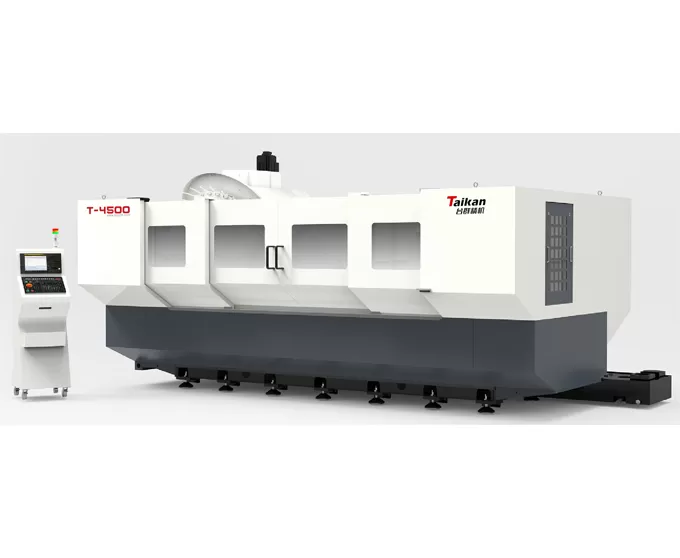

HT-4500 жылжымалы бағаналы профильді өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

4500

Седло жүрісі (Y осі)

mm

400

Шпиндель бабкасының жүрісі (Z осі)

mm

350

Шпиндель ұшынан үстелге дейінгі қашықтық

mm

200-550

Үстел

Үстел өлшемі

mm

4500*400

Макс. жүктеме

kg

800

Т-паз (саны-ені*арақашықтық)

mm

4-14*100

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа уақытты)

kW

3.7/5.5

Қозғалтқыш бұрау моменті (номиналды/қысқа уақытты)

N.m

23.6/35

Шпиндель айналу жиілігі

rpm

20-12000

Шпиндель диаметрі

mm

Ф100

Шпиндель конусы

/

BT30

Жылдамдық

Кесу беру жылдамдығының диапазоны

мм/мин

1-10000

X/Y/Z осьтерінің жылдам қозғалу жылдамдығы

м/мин

50/30/36

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.08/0.01/0.01

GB/T 18400.4

Қайталанғыштық (X/Y/Z)

mm

0.05/0.006/0.006

(Толық жүріс)

Аспаптар қоймасы

Аспаптар қоймасының сыйымдылығы

T

21

Макс. аспап салмағы

kg

3

Макс. аспап ұзындығы

mm

200

Макс. аспап диаметрі (толық/жанында бос)

mm

Ф60/Ф80

Басқалар

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

L/мин

≥200 (ANR)

Ауа қысымы

MPa

0.6-0.8

Жабдықтың қуаты

kVA

20

Салқындатқыш сұйықтық багының сыйымдылығы

L

400

Станок өлшемі

mm

7500*2500*2400

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

10000
