5 осьті CNC станок сатып алу бойынша нұсқаулық: Дәл өндіріс үшін дұрыс шешімді қалай таңдау керек

Қазіргі заманғы дәл өндірісте күрделі геометрияларға, қатаң төзімділіктерге және жылдам өндірістік циклдарға сұраныс арта түсуде. Тұтынушы электроникасы (3C), жаңа энергия көліктері, аэроғарыш және 5G байланыс жабдықтары сияқты салалар күрделі пішінді және өте жоғары дәлдікті компоненттерді қажет етеді.

Дәстүрлі 3 осьті станоктар бұл талаптарды тиімді орындауға жиі қиналады. Сондықтан 5 осьті CNC өңдеу өнімділікті арттыруды, қондырылымдарды азайтуды және өңдеу дәлдігін жақсартуды көздейтін өндірушілер үшін маңызды болды.

Жаһандық өндірушілер, дистрибьюторлар және сатып алу менеджерлері үшін дұрыс 5 осьті CNC станокты таңдау стратегиялық инвестиция болып табылады. Бұл нұсқаулық 5 осьті өңдеудің қалай жұмыс істейтінін, оның артықшылықтарын және өндірістік қажеттіліктеріңізге ең жақсы шешімді таңдау кезінде ескерілетін негізгі факторларды зерттейді.

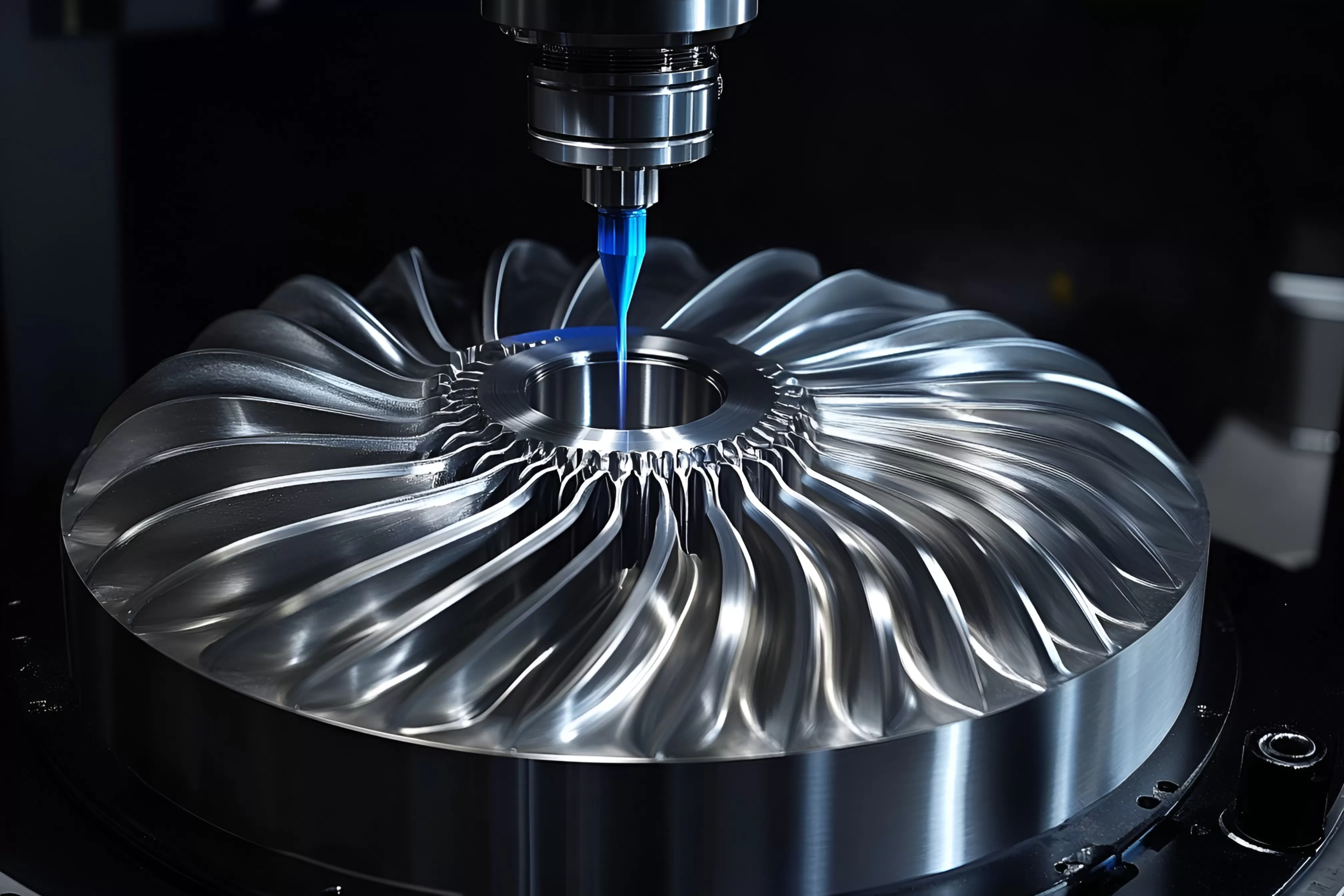

Неліктен 5 осьті CNC өңдеу күрделі бөлшектер үшін салалық стандарт болып табылады?

Өнім дизайндары күрделене түскен сайын, өндірушілер қисық беттері, терең қуыстары және көп бұрыштық элементтері бар компоненттерді шығаруы керек. Дәстүрлі өңдеу әдетте дайындаманың әртүрлі жақтарына жету үшін бірнеше қондырылымды қажет етеді, бұл өндіріс уақытын арттырады және орналасу қателіктерін тудырады. 5 осьті CNC станок5 осьті CNC станокбұл мәселені кесу құралын немесе дайындаманы бес түрлі ось бойымен бір уақытта жылжытуға мүмкіндік беру арқылы шешеді. Бұл мүмкіндік бір қондырылымда кез келген бұрыштан дерлік өңдеуге мүмкіндік береді. Американдық механика инженерлері қоғамының (ASME) мәліметтері бойынша, көп осьті өңдеу өндірістік дәлдікті айтарлықтай жақсартады және бөлшекті қайта орналастырудан туындайтын қателіктерді азайтады. (Дереккөз: ASME – 5 осьті өңдеу деген не) 5 осьті өңдеуді қабылдаған өндірушілер дәстүрлі өңдеу әдістерімен салыстырғанда дизайн еркіндігіне, жақсартылған өнімділікке және жоғары өңдеу дәлдігіне қол жеткізе алады.

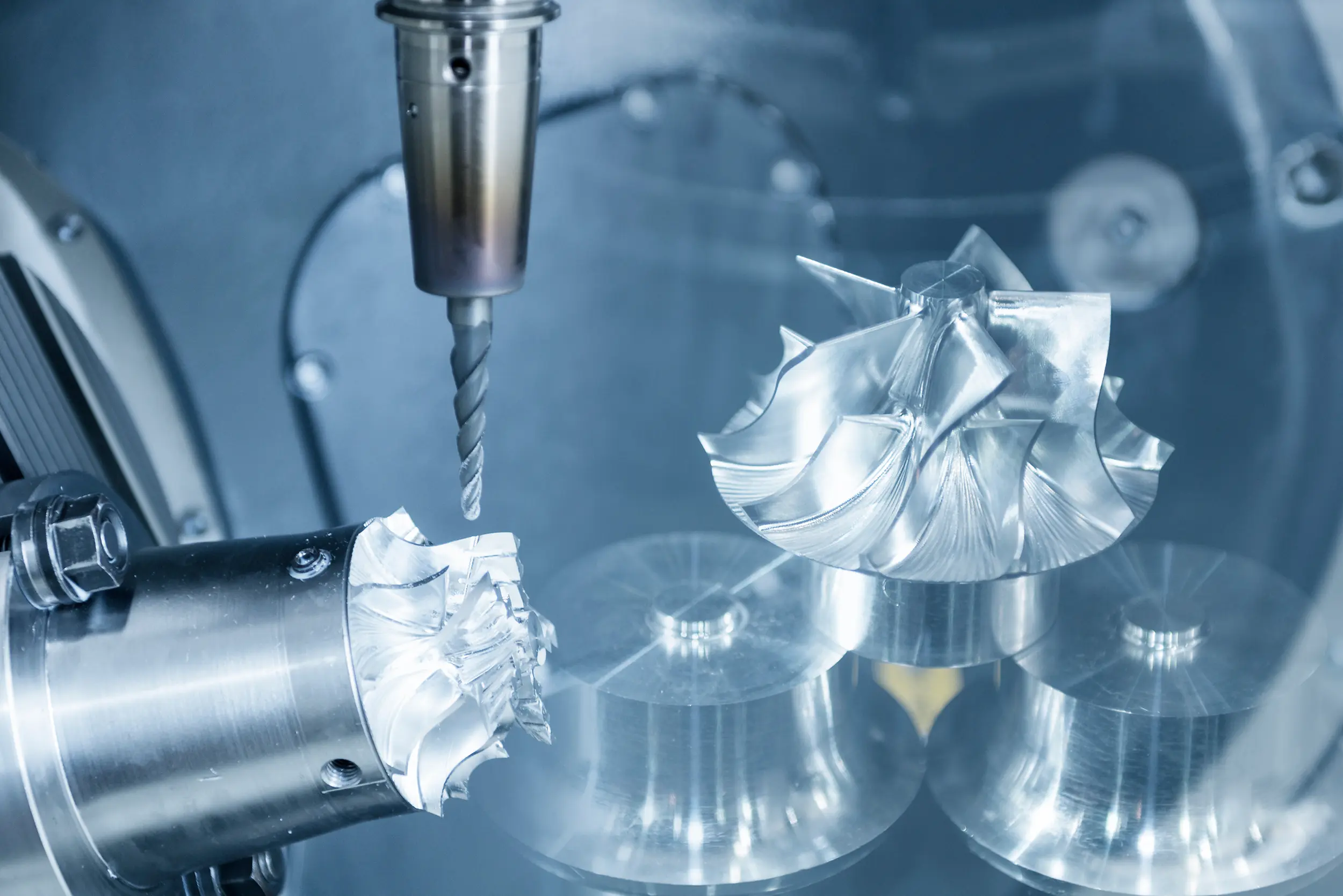

5 осьті CNC станоктарды түсіну

5 осьті CNC станок5 осьті CNC станокбес қозғалыс осін пайдаланып жұмыс істейді: үш сызықты ось (X, Y және Z) екі айналмалы осьпен біріктірілген. Бұл қосымша айналмалы қозғалыстар кесу құралына дайындамаға бірнеше бағыттан жақындауға мүмкіндік береді, бұл күрделі геометриялар мен көп бетті бөлшектерді бір қондырылымда өңдеуге мүмкіндік береді. Дәстүрлі 3 осьті өңдеумен салыстырғанда, бұл көп бағытты мүмкіндік қайта орналасу қателіктерін айтарлықтай азайтады және өңдеу дәлдігін жақсартады, әсіресе қисық беттері, терең қуыстары немесе күрделі бұрыштары бар бөлшектерді өндіру кезінде.

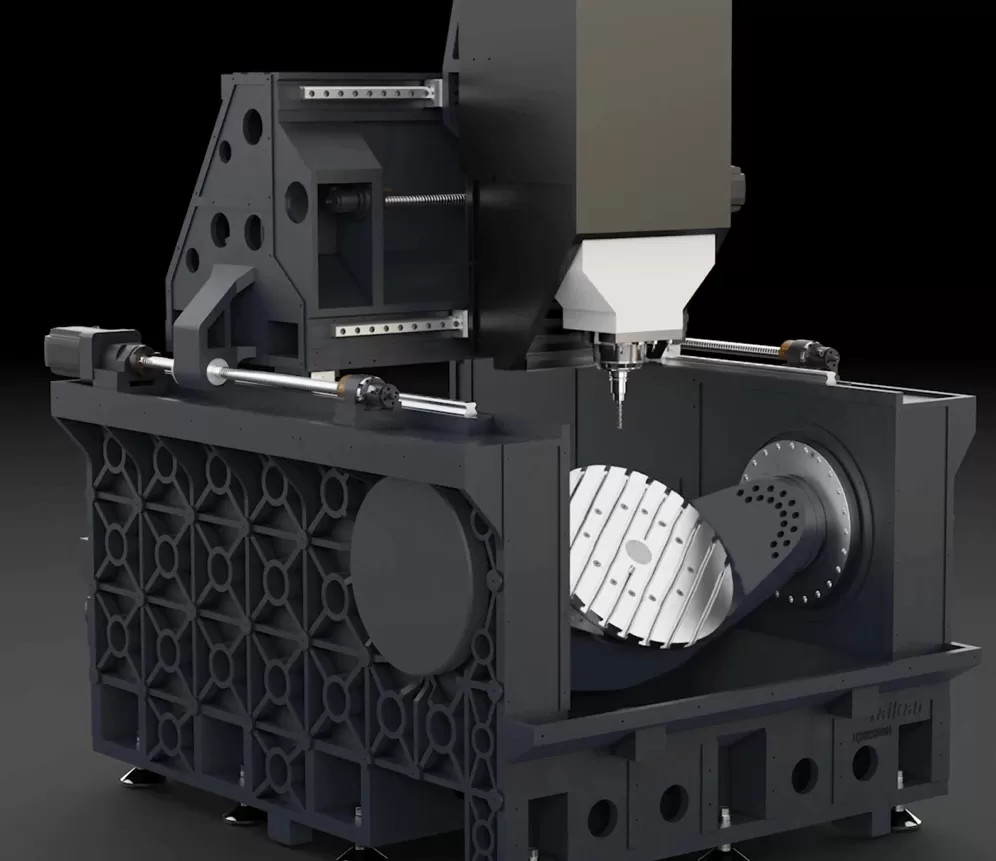

5 осьті станоктардың кең таралған конфигурациялары

Әртүрлі станок құрылымдары әртүрлі өңдеу талаптарын қанағаттандыру үшін жобаланған. Ең көп таралған конфигурацияларға мыналар жатады:

• Трюннион типті станоктар
  Бұл конфигурацияда үстел айналады және қисайтады, ал шпиндель қозғалмайды. Трюннион станоктары шағын және орташа өлшемді компоненттерді жоғары дәлдікпен өңдеу үшін, әсіресе аэроғарыш және дәл қалып өндірісінде кеңінен қолданылады.

• Бұрылмалы басты станоктар
  Мұнда шпиндель басы айналмалы қозғалыстарды орындайды. Бұл дизайн үлкен немесе биік дайындамаларды өңдеу кезінде үлкен икемділік береді, бұл оны күрделі құрылымдық бөлшектер үшін қолайлы етеді.

• Гантри типті станоктар


5 осьті гантри типті өңдеу орталығытамаша қаттылық пен тұрақтылықты қамтамасыз ететін көпір құрылымына ие. Олар автомобиль және механикалық өндіріс сияқты салаларда үлкен компоненттер мен ауыр жүкті өңдеу жұмыстары үшін жиі қолданылады.

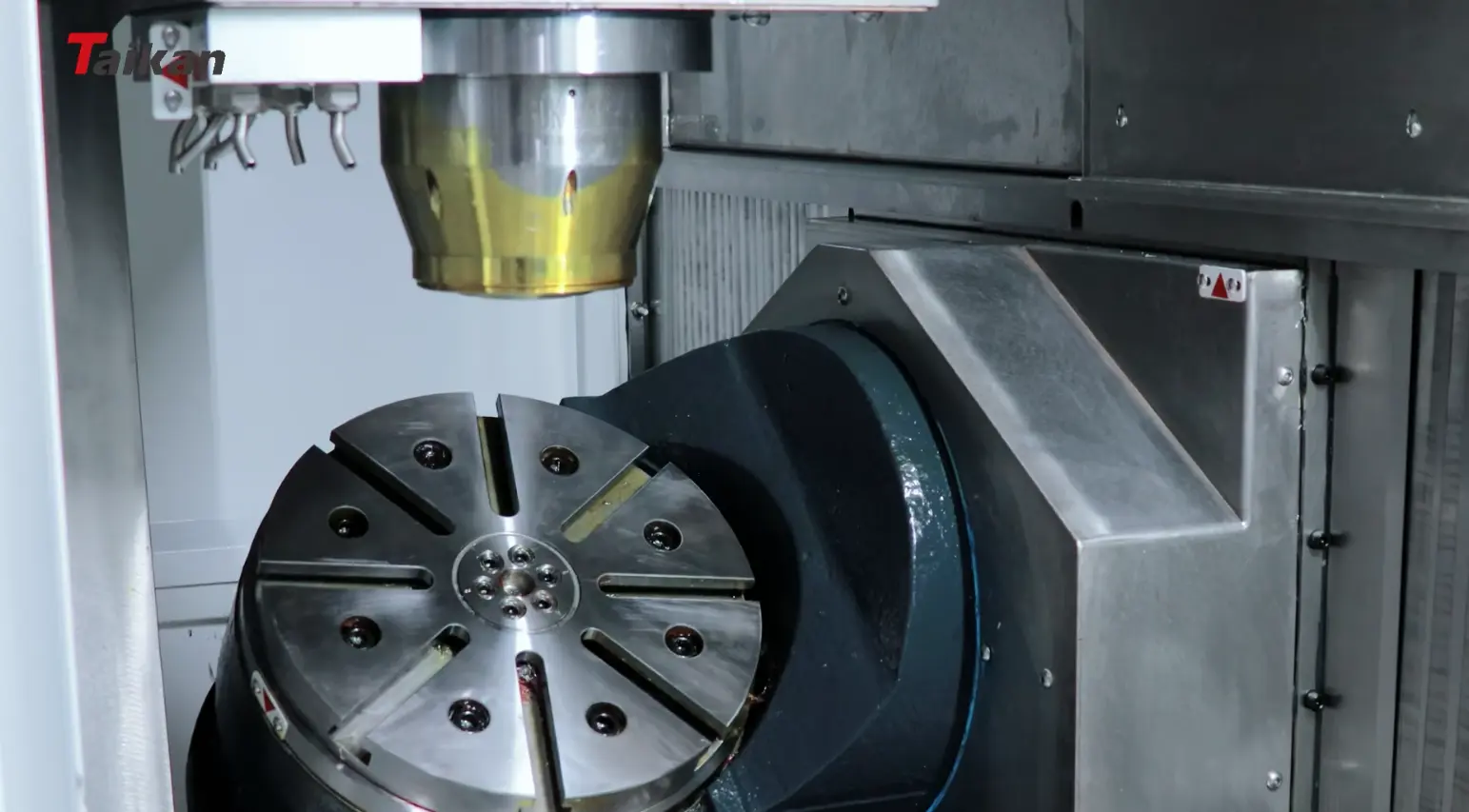

Taikan 5 осьті өңдеу шешімдері

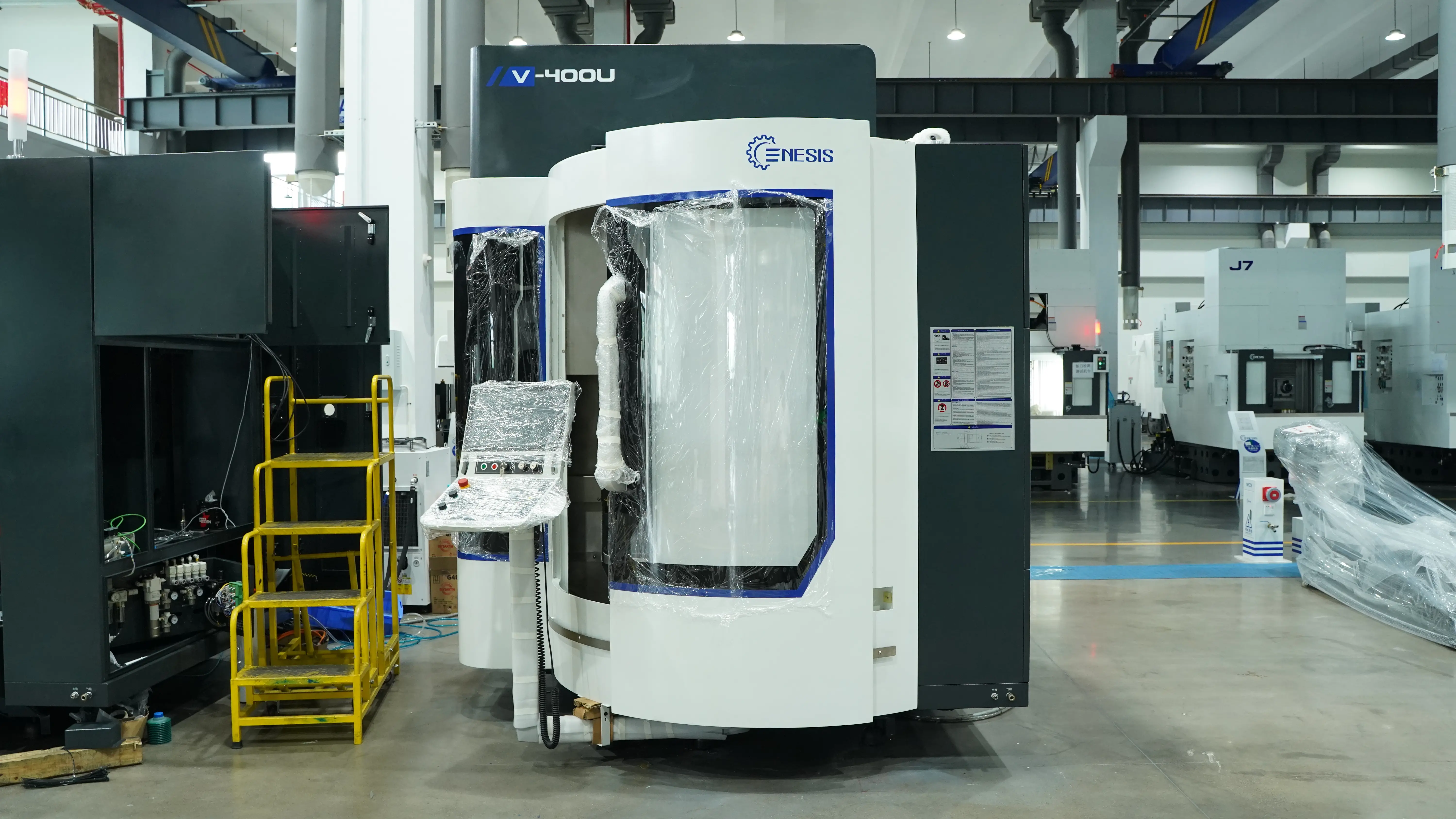

Жоғары дәлдіктегі және күрделі бөлшектер өндірісіне өсіп келе жатқан сұранысты қанағаттандыру үшін Taikan Machine бірнеше озық 5 осьті өңдеу шешімдерін ұсынады. Мысалы,5 осьті тік өңдеу орталығыкүрделі компоненттердің көп бетті жоғары дәлдіктегі өңдеуіне арналған.

Сонымен қатар, Taikan өзінің FH сериясы арқылы интеграцияланған фрезерлеу және токарлық өңдеу мүмкіндіктерін ұсынады,5 осьті фрезерлеу-токарлық өңдеу орталықтарыбірнеше өңдеу процестерін бір қондырылымда аяқтауға мүмкіндік береді. Кең көлемді дәл өндіріс үшін, Taikan сонымен қатар үлкен дайындамаларды өңдеу үшін қажетті қаттылық пен тұрақтылықты қамтамасыз ететін гантри типті 5 осьті өңдеу орталықтарын ұсынады.

Озық CNC басқару жүйелерімен және жоғары жылдамдықты шпиндель технологиясымен жабдықталған бұл станоктар талап етілетін өнеркәсіптік қолданбаларда тиімді және тұрақты өңдеуді қолдауға арналған.

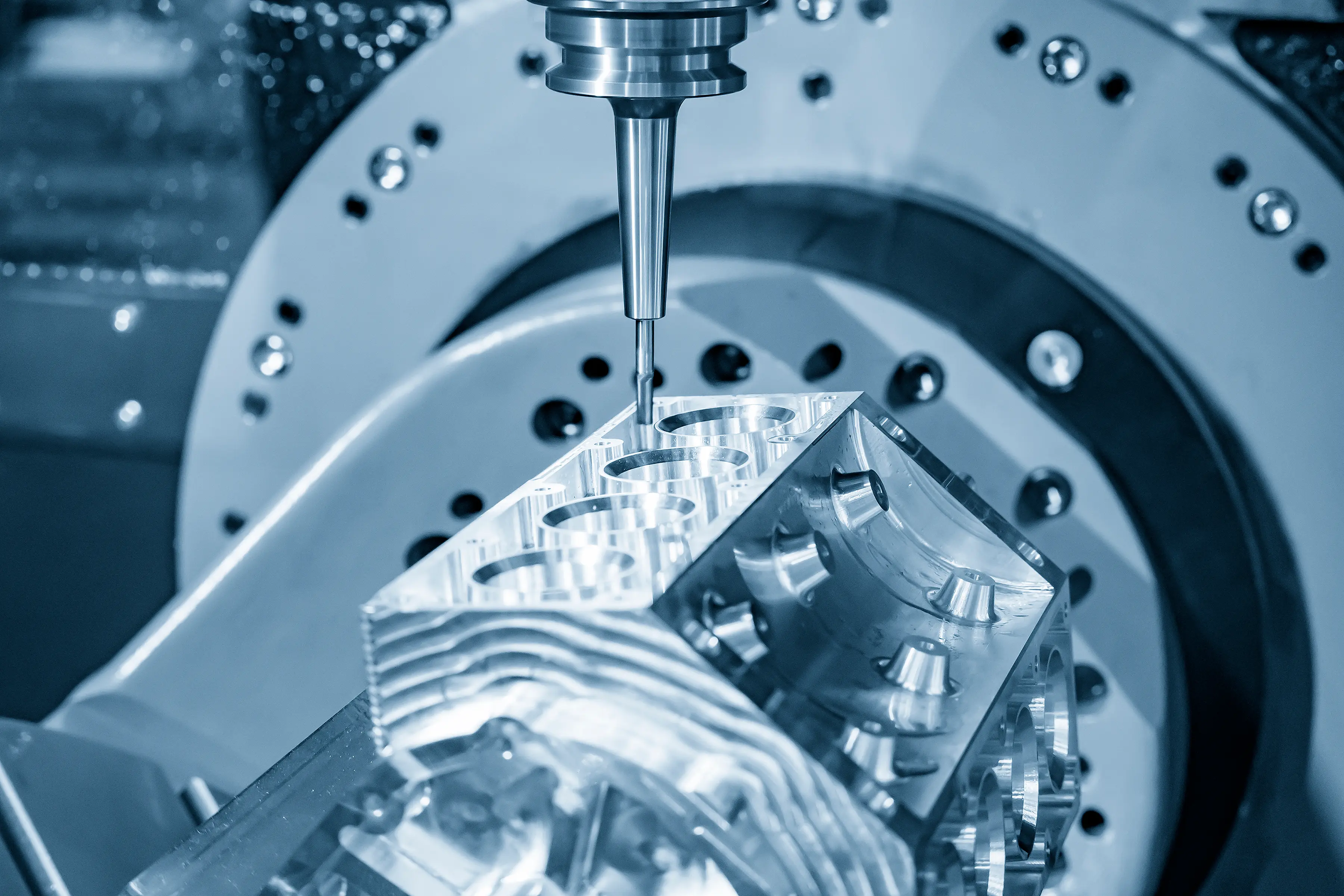

5 осьті өңдеудің негізгі артықшылықтары

5 осьті CNC станоктың басты артықшылығы - кесу құралын бес түрлі ось бойымен жылжыта отырып, күрделі бөлшектерді бір қондырылымда өңдеу мүмкіндігі. Бұл қайта орналасу қателіктерін азайтады, өңдеу дәлдігін жақсартады және жалпы өндіріс тиімділігін арттырады.

• Қондырылымдарды азайту

Бір қысқышта дайындаманың бірнеше бетіне қол жеткізу арқылы 5 осьті өңдеу қайта орналастыруды болдырмайды, қондырылым уақытын азайтады және дәлдікті жақсартады.

• Жақсартылған бет сапасы

Үздіксіз құрал жолдары бөлшекті қайта орналастырудан туындайтын іздерді болдырмауға көмектеседі, тегіс және біркелкі бет сапасына әкеледі.

• Жоғарылатылған дәлдік

Қосымша айналмалы осьтер қысқа кесу құралдарын пайдалануға мүмкіндік береді, құралдың ауытқуын және дірілді азайтады, қатаң өңдеу төзімділіктерін қамтамасыз етеді.

• Тиімділікті арттыру

Қондырылымдардың аздығы және үздіксіз өңдеу операциялары өндірістік циклдарды қысқартады, өндіріс өнімділігін арттырады.

• Күрделі геометриялар үшін әмбебаптық

5 осьті өңдеу дәстүрлі 3 осьті станоктармен алу қиын немесе мүмкін емес астыңғы кесіктер, терең қуыстар және көп бетті құрылымдарды жасай алады.

3 осьті, 4 осьті және 5 осьті CNC өңдеу: Негізгі айырмашылықтар

Зауытыңызға дұрыс 5 осьті CNC станокты қалай таңдауға болады?

Дұрыс таңдау5 осьті CNC станокөңдеу талаптарын, өндіріс көлемін және ұзақ мерзімді өндірістік мақсаттарды теңестіруге байланысты.

• Бөлшек өлшемі мен күрделілігі

Өндіруді жоспарлаған бөлшектердің өлшемін, салмағын және геометриялық күрделілігін талдаудан бастаңыз. Шағын дәл компоненттер көбінесе трюннион типті 5 осьті станоктардан пайда көреді, ал үлкен құрылымдық бөлшектер жоғары қаттылыққа ие гантри типті станоктарды қажет етуі мүмкін.

• Қажетті дәлдік пен төзімділіктер

Әртүрлі салалар әртүрлі өңдеу төзімділіктерін талап етеді. 3C электроникасы, дәл қалыптар және аэроғарыш компоненттері сияқты қолданбалар көбінесе жоғары орналасу дәлдігін және тұрақты өңдеу өнімділігін талап етеді.

• Шпиндель өнімділігі

Шпиндельдің айналу жылдамдығы, қуаты және айналу моменті өңдеу мүмкіндігін анықтайды. Жоғары жылдамдықты шпиндельдер алюминий және дәл компоненттер үшін өте қолайлы, ал қатты материалдар үшін жоғары айналу моменті қажет.

• CNC басқару жүйесі

Күшті 5 осьті интерполяция және синхрондау мүмкіндігі бар сенімді CNC жүйесі күрделі өңдеу операциялары кезінде тегіс құрал жолдарын және тұрақты көп осьті қозғалысты қамтамасыз етеді.

• Станоктың қаттылығы мен термиялық тұрақтылығы

Қатты станок құрылымы мен тұрақты термиялық басқару ұзақ өндірістік циклдар кезінде өңдеу дәлдігін сақтау үшін өте маңызды.

• Құны және ұзақ мерзімді құндылық

Бастапқы инвестициядан басқа, өндірушілер жақсартылған тиімділіктің, азайтылған қондырылымдардың және жоғары өндірістік өткізу қабілетінің ұзақ мерзімді пайдасын бағалауы керек.

• Жеткізуші тәжірибесі мен техникалық қолдау

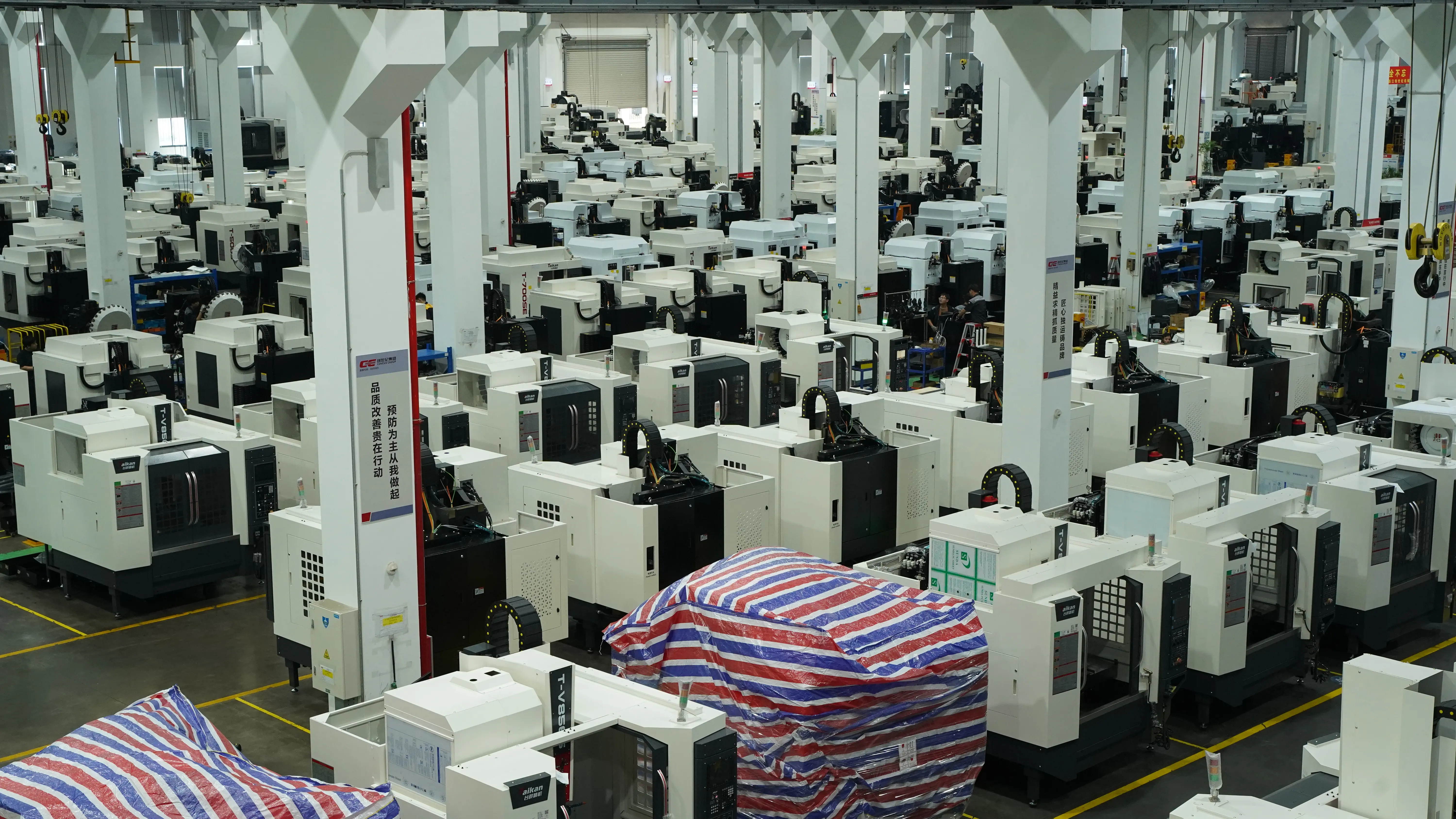

Тәжірибелі серіктеспен жұмыс істеу,Қытайлық CNC станок өндірушісімысалы, Taikan, станоктың бүкіл қызмет ету мерзімі бойы кәсіби оқытуға, тұрақты техникалық қызмет көрсетуге және техникалық көмекке қол жеткізуді қамтамасыз етеді.

FAQs

С: 5 осьті CNC өңдеу деген не?

Ж: Бұл станоктың бір қондырылымда күрделі бөлшектерді бірнеше бұрыштан өңдеу үшін бес ось бойымен (үш сызықты, екі айналмалы) қозғалатын процесс.

С: 5 осьті өңдеудің 3 осьтіден айырмашылығы қандай?

Ж: Негізгі айырмашылық - екі айналмалы осьтің қосылуы. 3 осьті станоктар тек X, Y және Z бағыттары бойынша қозғалса, 5 осьті станоктар құралды немесе дайындаманы қисайтып, айналдыра алады. Бұл күрделі беттерге жақсы қол жеткізуге, қондырылымдар санын азайтуға және өңдеу дәлдігін жақсартуға мүмкіндік береді.

С: 5 осьті CNC өңдеу шағын зауыттар үшін жарамды ма?

Ж: Иә, Taikan-ның T-U сериясы сияқты модельдерімен 3C немесе механикалық секторлардағы дәл жұмыстар үшін қолжетімді, масштабтау мүмкіндігін ұсынады.

С: 5 осьті CNC өңдеудің қай салаларға пайдасы көбірек?

Ж: Күрделі геометриялар мен жоғары дәлдікті қажет ететін салалар көбірек пайда көреді. Оларға аэроғарыш, жаңа энергия көліктері (NEVs), тұтынушы электроникасы (3C), медициналық құрылғылар және озық механикалық өндіріс жатады.

С: 5 осьті CNC станокқа қандай техникалық қызмет көрсету қажет?

Ж: Тұрақты техникалық қызмет көрсету әдетте шпиндель өнімділігін, майлау жүйелерін, осьтердің туралануын және CNC басқару компоненттерін тексеруді қамтиды. Тиісті техникалық қызмет көрсету өңдеу дәлдігін сақтауға және станоктың қызмет ету мерзімін ұзартуға көмектеседі.

С: Неліктен Taikan CNC 5 осьті станокты таңдау керек?

Ж: 20 жылдық тәжірибесі, патенттері және жаһандық қолдауымен Taikan сенімді, реттелетін шешімдерді ұсынады.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
