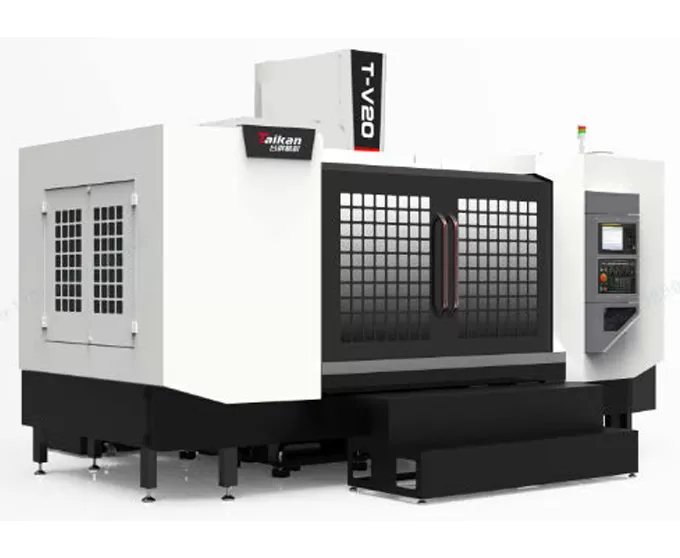

HT-V20 жеңіл кесу вертикальды өңдеу орталығы

Жүріс

Үстел жүрісі (X осі)

mm

2000

Арба жүрісі (Y осі)

mm

650

Шпиндель бастиегінің жүрісі (Z осі)

mm

590

Шпиндель ұшынан үстел бетіне дейінгі қашықтық

mm

100-690

Шпиндель орталығынан бағана бағыттаушы бетіне дейінгі қашықтық

mm

707

Жұмыс үстелі

Үстел өлшемі

mm

2000*650

Макс. жүктеме (біркелкі жүктемелеу кезінде)

kg

800

T-саңылау (саңылаулар саны – саңылау ені * аралық)

mm

5-18*125

Шпиндель

Қозғалтқыш қуаты (номиналды/қысқа мерзімді)

kW

7.5/11

Қозғалтқыш моменті (номиналды/қысқа мерзімді)

N.m

35.8/95.5

Айналым диапазоны

айн/мин

20-12000

Шпиндель диаметрі

mm

150

Шпиндель конусы

/

BT40

Тойтарма сипаттамалары

/

1-15000

Жылдамдық

Кесу беріліс жылдамдығының диапазоны

мм/мин

27/36/36

X/Y/Z осінің жедел жүріс жылдамдығы

м/мин

0.015

Дәлдік

Орналасу дәлдігі (X/Y/Z)

mm

0.008

GB/T18400.4（Толық жүріс）

Қайталану дәлдігі (X/Y/Z)

mm

0.01

Аспаптық магазин

Аспап сыйымдылығы

pcs

0.006

Аспаптың макс. салмағы

kg

24

Аспаптың макс. ұзындығы

mm

7

Аспаптың макс. диаметрі (толық /көршілес бос кезде)

mm

250

Басқалар

Z осінің теңдестіргіш салмағы

φ75/φ150

CNC жүйесі

/

Mitsubishi M80VB

Ауа көзі

Flow

л/мин

≥280（ANR）

Ауа қысымы

MPa

0.6-0.8

Жабдықтың электр қуаты

KVA

25

Салқындатқыш сұйықтық багының сыйымдылығы

л

400

Станок өлшемдері

mm

4800*3900 (баспалдақтарды қоса алғанда)*2950

X*Y*Z осьтеріне сәйкес

Салмағы (шамамен)

Kg

8450
