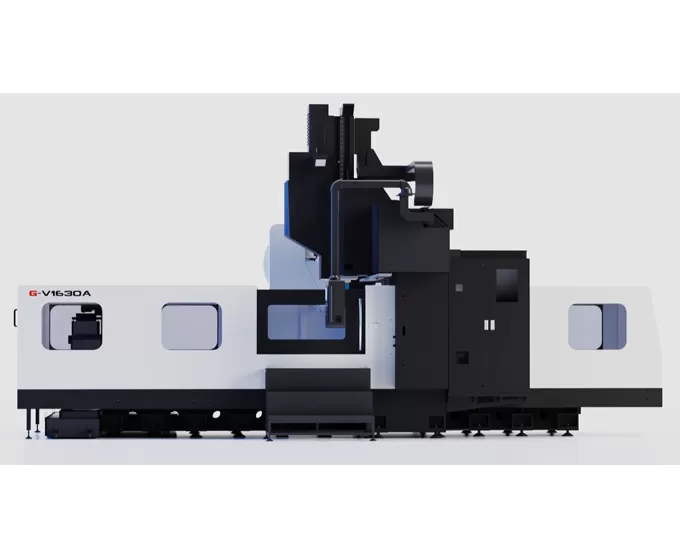

Name: HG-V1630 A/B/C 3-осьті сызықтық бағыттауыштары бар порталды өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

HG-V1630 A/B/C 3-осьті сызықты бағыттағыштары бар порталды өңдеу орталығының қолданылуы

Бұл машина орташа өлшемді қорап типті компоненттер, пластиналар, дискілер, клапандар және корпустар сияқты күрделі бөлшектерді көп сортты және шағын-орта сериялы өңдеуге жарамды.

HG-V1630 A/B/C 3-Осьті Сызықтық Бағыттауышты Порталды Өңдеу Орталығының Сипаттамалары

Item			Unit	HG-V1630A	HG-V1630B	HG-V1630C
Жүріс	X осінің жүрісі (Үстел бойлық)		mm	3200
	Y осінің жүрісі (Арқалық көлденең)		mm	1800
	Z осінің жүрісі (Рам тік)		mm	800
	Шпиндель ұшынан үстелге дейінгі қашықтық		mm	100～900		70～870
	Тиімді портал ені		mm	1800
Үстел	Үстел өлшемі (Ұ×Е)		mm	3000×1600
	Макс. жүктеме		kg	8000
	Т-ойық (Ені×Қадамы×Саны)		mm	22×160×9
Шпиндель	Жетек түрі		/	Белдікті жетегі	Редукторлы жетегі	Электрошпиндель
	Макс. шпиндель жылдамдығы		айн/мин	6000	6000	15000
	Шпиндель қуаты (Номиналды/Шекті)		kW	15/18.5		15/22
	Бұрау моменті шығысы (Номиналды/Шекті)		N.m	191/315	573/945	45.7/73.6
	Шпиндель конусы		/	BT50		BBT40
ATC (Опция)	Аспаптар саны		T	24
	Макс. аспап диаметрі (Толық/Іргелес)		mm	Φ110/Φ200		Φ80/Φ150
	Макс. аспап ұзындығы		mm	350		250
	Макс. аспап салмағы		kg	18		8
Жылдамдық	Беру жылдамдығының ауқымы (Кесу)		м/мин	10
	Жылдам орын ауыстыру жылдамдығы (X/Y/Z осі)		м/мин	16/16/12
Дәлдік	Позициялау дәлдігі		mm	0.02/0.015/0.012
	Қайталану дәлдігі		mm	0.012/0.008/0.008
Басқалары	Z осінің қарсы салмағы		/	Азотты теңгермелеу
	CNC жүйесі		/	FANUC 0i-MF PLUS (Опц. Mitsubishi M80, Siemens 828D)
	Ауамен қамтамасыздандыру	Flow	л/мин	280 (ANR)
		Қысым	MPa	0.5～0.8
	Жалпы электр қуаттылығы		kVA	40
	Салқындату сұйықтығы ыдысының сыйымдылығы		л	400
	Станок өлшемдері	Ұзындығы	mm	7800
		Ені	mm	5400
		Биіктігі	mm	4550
	Станок қоршауы		-	Толық периметрлі металл қаңылтыр

Бұл беттегі ақпарат тек анықтамалық мақсатта берілген. Өнімді жаңарту немесе жетілдіру салдарынан техникалық сипаттамалар мен мәліметтер өзгеруі мүмкін. Толығырақ ақпарат алу үшін бізге хабарласыңыз.
