Гантри өңдеу орталықтарына арналған нұсқаулық: Жұмыс принциптері және таңдау бойынша кеңестер

Бүгінгі өндірістік ландшафтта өңдеу орталықтары дәлме-дәл өндірістің жүрегі болып табылады. Олардың ішінде гантри типті өңдеу орталығы ірі, ауыр және күрделі дайындамаларды ерекше тұрақтылық пен дәлдікпен өңдеу қабілетімен ерекшеленеді. Аэроғарыштық компоненттер, энергетикалық жабдықтар немесе ірі қалыптар нұсқаларын зерттеп жатсаңыз да, гантри өңдеу орталығы деген не, ол қалай жұмыс істейді және ол басқа CNC өңдеу шешімдерінен қалай ерекшеленетінін түсіну тиімді инвестиция жасау үшін маңызды.

Гантри типті өңдеу орталығы деген не?

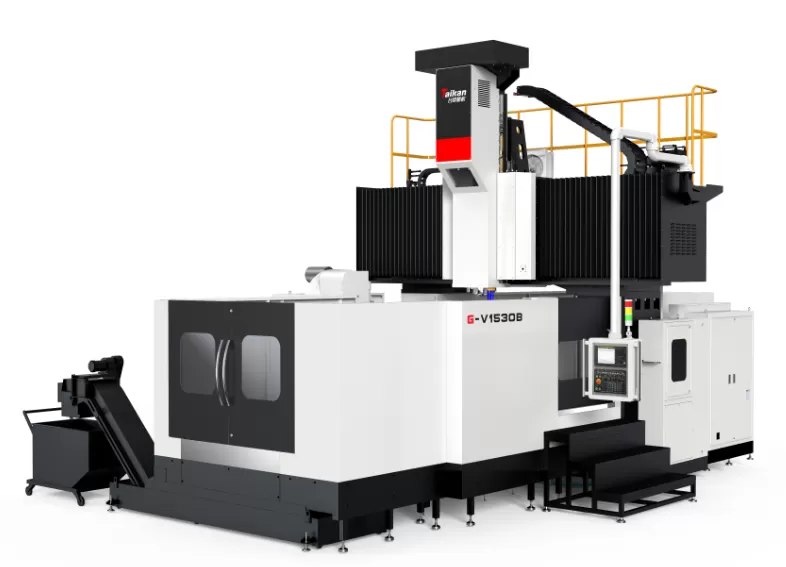

Агантри өңдеу орталығыБұл көпір тәрізді құрылымы бар CNC станок түрі, онда көлденең арқалық (гантри) жұмыс үстелін кесіп өтеді және екі жақтан екі тік бағанамен бекітіледі. Көпірге орнатылған шпиндель ірі дайындамаларда фрезерлеу, бұрғылау, кесу және пішін беру операцияларын орындау үшін бірнеше ось бойынша (әдетте X, Y, Z) қозғалады.

Негізгі құрылымдық сипаттамалары

• Көпір-қаңқалы конструкция:Гантри екі бағанамен тірелген көлденең арқалықтан тұрады, бұл дайындаманы үстінен қоршайтын қатты қаңқа жасайды.

• Үлкен жұмыс кеңістігі:Бұл құрылым қозғалмайтын жұмыс үстеліне және X және Y осьтері бойынша үлкен жүріс қашықтықтарына мүмкіндік береді, бұл ірі немесе ауыр бөлшектер үшін өте қолайлы.

• Көп осьті мүмкіндіктер:Қазіргі гантри өңдеу орталықтары 3 осьті, 4 осьті немесе5 осьті гантри өңдеу орталығыконфигурацияларда орналастырылуы мүмкін, бұл күрделілік пен дәлдік талаптарына байланысты.

Дайындама өлшемін шектейтін дәстүрлі өңдеу орталықтарынан айырмашылығы, гантри жүйелері масштаб пен қаттылық сыни болатын жерлерде ерекшеленеді.

Гантри өңдеу орталығының жұмыс принципі

Негізінде, гантри өңдеу орталығы дәлме-дәл қозғалыс басқаруды қатты механикалық құрылыммен біріктіреді:

1. Дайындаманы орнату: Бөлшек өңдеу кезінде қозғалмайтын үлкен үстелге мықтап бекітіледі.

2. Көпір қозғалысы: Гантри дәлме-дәл сызықты жүйелермен бағытталып, дайындаманың үстімен X осі бойынша қозғалады.

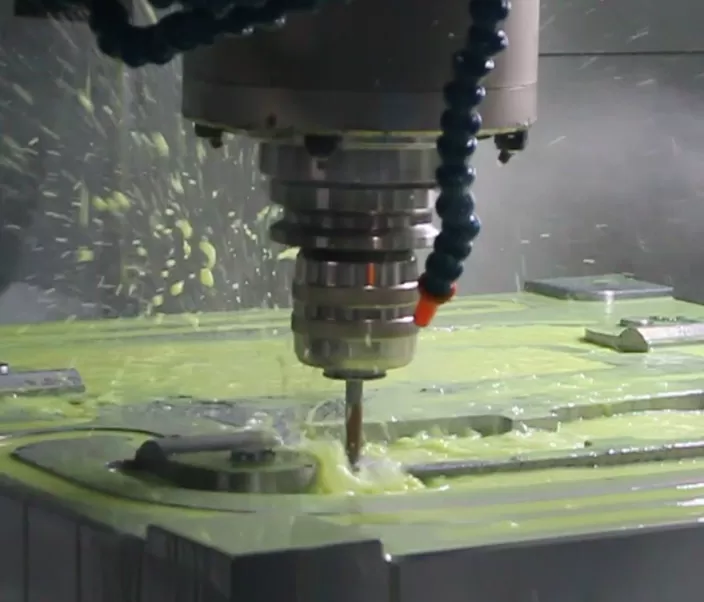

3. Шпиндель қозғалысы: Шпиндель басы гантри бойымен жылжып, дайындаманы Y және Z бағыттарында өңдеу үшін тік реттеледі.

4. CNC координациясы: CNC басқару жүйесі барлық ось қозғалыстарын құрал айналымы мен беріліс жылдамдығымен синхрондайды, әдетте CAD/CAM бағдарламалау арқылы жасалған күрделі кесу траекторияларын орындайды.

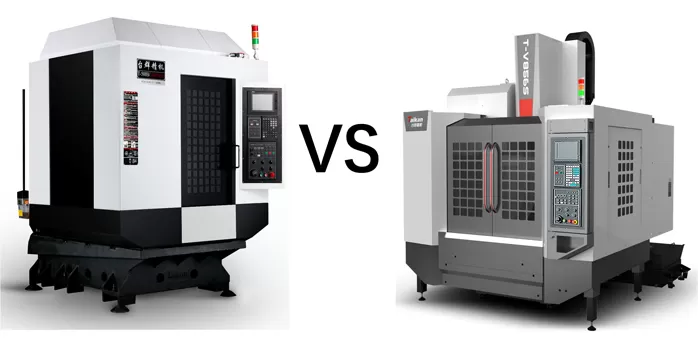

Гантри өңдеу орталығы басқа CNC станоктармен салыстырғанда

Тиісті CNC платформасын таңдау құрылымдық айырмашылықтарға, өнімділік талаптарына және қолдану қажеттіліктеріне байланысты. Төмендегантри типті өңдеу орталығышешімдердің дәстүрлі нұсқалармен салыстыруы келтірілген:

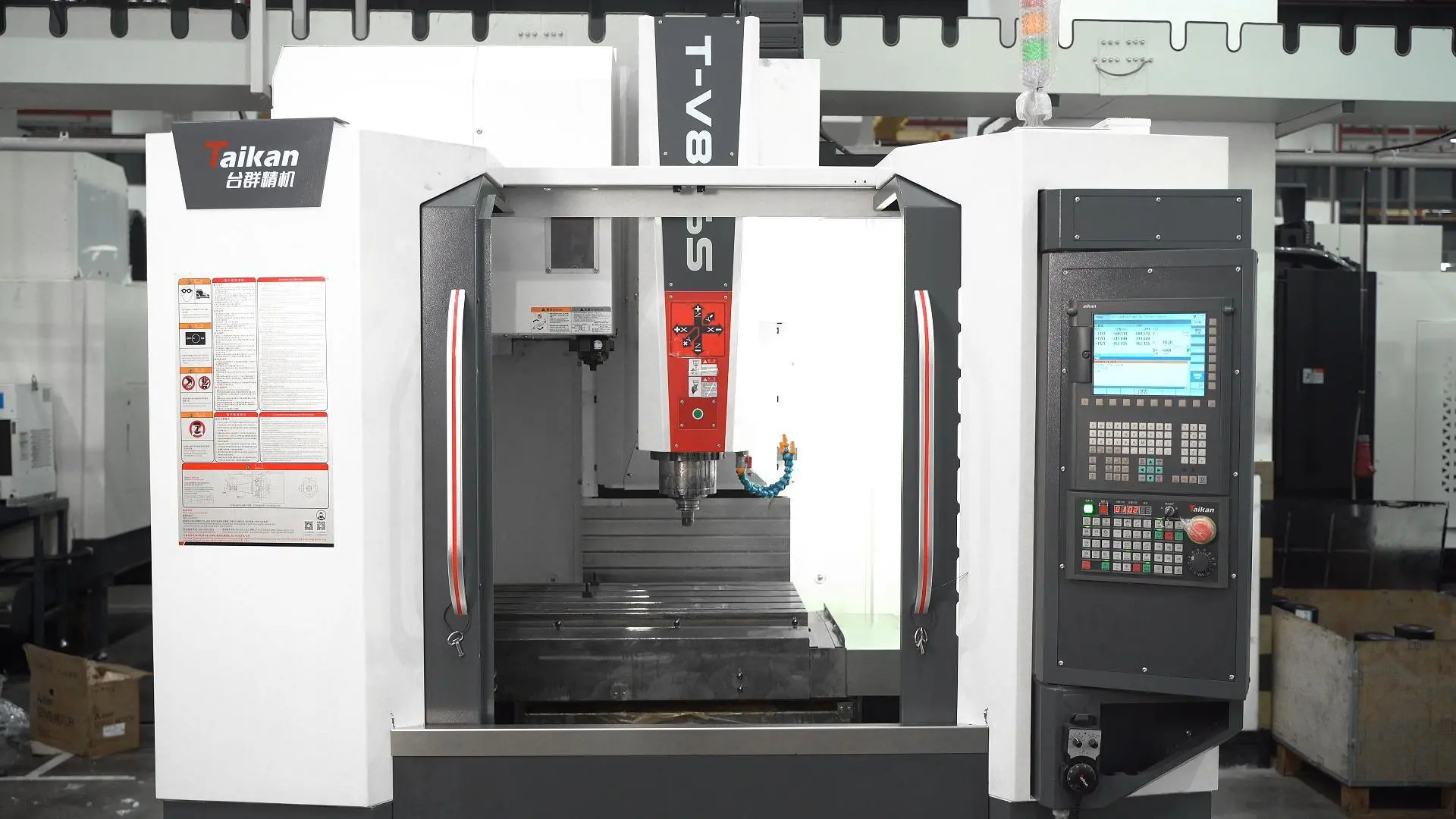

Гантри мен тік өңдеу орталықтары (VMCs)

• Масштаб:VMC шағын және орта бөлшектер үшін өте қолайлы; гантри орталықтары VMC үстелдері немесе қаңқалары орналастыра алмайтын өте ірі бөлшектерді өңдейді.

• Құрылымы:VMC қозғалмайтын C-тәрізді қаңқаны пайдаланады, шпиндель үстел үстімен тік қозғалады; гантри орталықтары дайындаманы үстінен жабатын көпірді пайдаланады.

• Қаттылық:Гантри станоктары жүктемені кең қаңқа арқылы таратады, бұл ауыр өңдеу кезінде діріл мен иілуге жақсы қарсы тұруды қамтамасыз етеді.

Гантри мен көлденең өңдеу орталықтары (HMCs)

• Дайындамамен жұмыс істеу:HMC жоңқаларды кетіруде және орташа өлшемді бөлшектерді тиімді өңдеуде ерекшеленеді, бірақ олардың үстелдері мен шпиндельдері гантри жүйелерінің кең жұмыс кеңістігімен салыстырғанда жүріс жағынан шектеулі.

• Кесу ауқымы:Гантри жүйелері қозғалмайтын үстелге және үлкен жүріс ауқымына мүмкіндік береді, бұл оларды ірі компоненттер үшін қолайлы етеді.

Гантри мен қос бағаналы өңдеу орталықтары

Екеуі де ауыр жүктемелерді және кең үстелдерді ұстап тұрса да, гантри орталықтары көбінесе қозғалмайтын үстел үстінде қозғалатын көпірге ие, ал қос бағаналы жүйелер қозғалмайтын тірек қаңқасы ішінде жылжымалы үстелге сүйенуі мүмкін. Әрбір форматтың қаттылық пен із тиімділігі тұрғысынан артықшылықтары бар, бірақ гантри конструкциялары әдетте өте ірі дайындамалар үшін кеңірек жүріс ауқымын ұсынады.

Тиісті гантри өңдеу орталығын қалай таңдауға болады?

Идеал гантри өңдеу орталығын таңдау сіздің өндірістік қажеттіліктеріңізді техникалық мүмкіндіктермен салыстыра бағалауды қамтиды:

1. Дайындама өлшемі мен салмағы

Өңдеуді жоспарлаған бөлшектеріңіздің максималды өлшемдері мен салмағын анықтаңыз. Станоктың жүріс мүмкіндігі мен үстел жүктемесі бұл талаптардан ыңғайлы түрде асып түсуі керек.

2. Ось конфигурациясы

Стандартты 3 осьті өңдеу жеткілікті ме немесе күрделі контурлар мен көп бетті операциялар 4 немесе 5 осьті конфигурациялардан пайда көре ме, соны шешіңіз.

3. CNC басқару және бағдарламалық қамтама

CAD/CAM интеграциясы бар жетілдірілген CNC жүйелері бағдарламалауды жеңілдетеді және жоғары тиімділік үшін құрал траекторияларын оңтайландырады.

4. Қаттылық пен дәлдік

Ауыр кесу жүктемелері мен ұзақ өңдеу циклдері кезінде дәлдікті сақтайтын берік құрылымдық компоненттер мен дәл бағыттауыш жүйелерді іздеңіз.

5. Салалық қолданулар

Станок мүмкіндіктерін салалық қажеттіліктеріңізге сәйкестендіріңіз — аэроғарыштық төзімділіктер, автомобиль қалыптары, энергетика секторының бөлшектері немесе ауыр машина компоненттері.

Қорытынды: Taikan гантри шешімдерімен ірі бөлшектерді өңдеуді жаңартыңыз

Гантри өңдеу орталығы аса қаттылықты, кең жұмыс кеңістігін және CNC дәлдігін біріктіріп, ірі және ауыр компоненттерді өңдеуде мүмкін болатын нәрселерді қайта анықтайды. Қолданыстағы өндірістік желілерді жаңартып жатсаңыз да, аэроғарыш, энергетика немесе ауыр машина жасау сияқты жоғары дәлдікті нарықтарға кіріп жатсаңыз да, мұқият таңдалған гантри жүйесі теңдессіз өнімділік пен сенімділікті ұсынады.

Егер сіздің операцияларыңыз үлкен, ауыр немесе күрделі бөлшектерді жоғары қайталанымдылық пен өнімділікпен өңдеуді талап етсе, Taikan компаниясының гантри өңдеу орталықтары осы сын-қатерлерге жауап беру үшін жасалған. Қосымшаңызды талқылау және цехыңыз үшін ең жақсы шешімді табу үшін бізбен қазір байланысыңыз.
