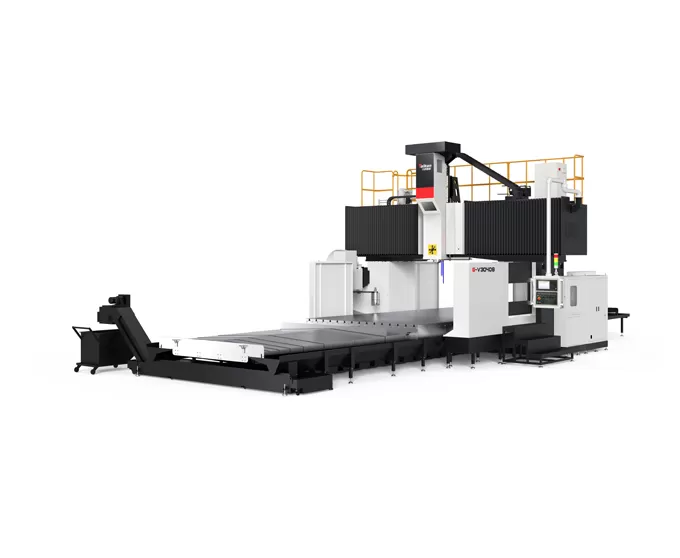

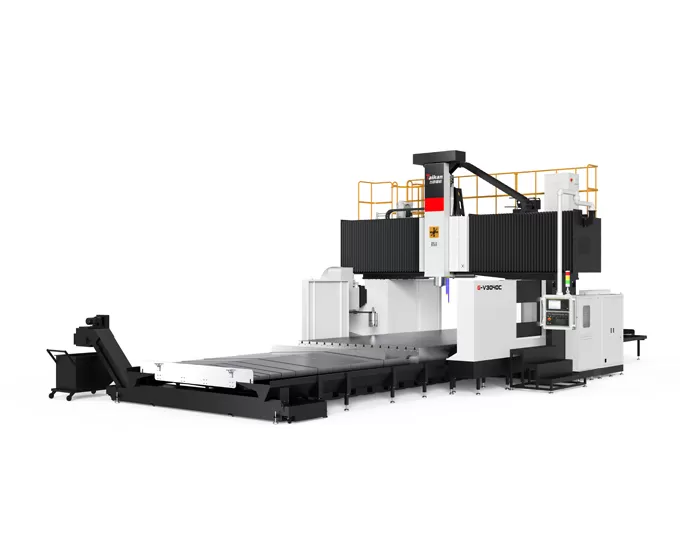

Name: HG-V3040 A/B/C/Z 3-осьті сызықтық бағыттағыштары бар портальды өңдеу орталығы
Brand: Taikan Machine
Availability: InStock

G-V3040 A/B/C/Z 3- осу сызықтық бақылаулар Gantry машина ортасы

Машине құрылғысы

Машина жылжытқан жұмыс істейтін еген фреймді тіркелген структурасы бар.
Жоғарғы әзір: Бұны теңжеттің чоң көңіркілдің дизайны ұсынып береді. Кеңейтін ендігі деңгейі симулата анализдеу үшін, әңіреу және торфиялықты көмектесті. Тәжектің қимылдықты тексеру.
Үлгі жіберді Рам: Жергілікті орналастыратын төрт сызықтық бағдарламалар бар. Бұл көңгімен көмекті қолдауы кескіндей, нөл тездеу тексеру, кейбір жылдамдастыруды, кейбір тексеру. жылдам жауап, әңгі динамикалық және статикалдык істеу, бағдарламалық талаптар және әңгі қызмет өмірі.
Бірнеше қолдау кесте: Кесте көп жағы бос орындалған слайдтарымен қолдау Тіргілік және секілді жүктелудің істейтін істейтін істейтін тексеру.

Көрсетілген параметрлері

Түрлі дисктер параметрлері
Кыймыл дискжеті, көзгеді, електрикалы сүлгі мен автоматты түрде оң жақ бағдарламамен баптау.
Жерген
BT50 интерфейсін 6000 rpm жылдамды және 1331 Тұқсат көлемені және басым моторын бөліп кетті.
Тіркен
БТ 50-10000 rpm елктектрикалы сіркелді, жоғарғы жылдамды. және енгізік тексеру.
Кірте
BT50-6000 rpm жылдамдық қадамдастыру біріктірін пайдаланады.
Термілі басқару
Жергілікті температуры азайту үшін, өмірді өшірілген ұқсатқышы, және тіркесімдер дұрыс емес қылқалауның тәсілдендін

Ақпар жүйесі

Үт сызық жолы: Бүкіл үш шкі салу (XYZ) қатты рұқсаттар сызық бағдарламалар қолданылатын, Қайдықтау оңай, әңгі, жылжытқан бөліктерден тез жауап жауап, нөл жылдамылықты жылдамдастыру, және динамикалық және статикалық істейтін.
Кыймыл Драйв. Драйв бағдарламаны жақсарту
Gear драйв: Мотор енгізің енгізілген реңктерді, тоқтастырғы рұқсат етіледі. Көкілді сәламдермен біріктірілген, бұл тез дискжетті жылдамдықты, істеу істеу және үлгі (X- осі ≥ 4200 мм / Y- ос ≥ 3700 мм).
Нитроген баланстаусы: Z- прис диску жүйеі серво моторын енгізілген тол брошуға сәйкес келеді. Z- ауысу ақпарғасын жылдам динамикалық жауапты.
Термерлық компенсациясы: Темпалды кеңейту үшін әдетті жоғаруға етіп кетті.

Чип өшіру және яшьтін танцы

Спирал Chip Conveyor: 120 мм нүктеу диаметрі, әңгіс тіптерді, машинанын тышқанның тышқанның шипттерін тез.
Шейн түрі Chip Elevating Conveyor: Қосымша тіркесім, әңдеттері, шипті конвейерге тез жиналады.
Кішкен Chip конвейор: шиптерді жинау және жіберу.
Сүзгілікті таңбалар: Сүзгілеу және әңгі машинаны тексеру үшін көпшігі срау жүйесі.

G-V3040 A/B/C/Z 3- осу сызықтық бағдарламалар Gantry машина құрылғысын құрылғысы

Машина серия, себептен автомобил компоненттер сәйкестіктерді әңгі жылдамдық және жоғарғы тексеру компоненттер үшін қолданылады, Бұғаттар, құрылғы машиналар, жиналарды, жерлерді транзит, Energy, ilma машиналар, әңгітті тіркеу машиналары.

HG-V3040 A/B/C/Z 3 осьті сызықтық бағыттауыштары бар порталды өңдеу орталығының сипаттамалары

Item			Unit	HG-V3040B	HG-V3050B	HG-V3060B	HG-V3080B	HG-V3040C	HG-V3050C	HG-V3060C	HG-V3080C
Жылжу	X осі бойынша жылжу		mm	4200	5200	6200	8400	4200	5200	6200	8400
	Y осі бойынша жылжу		mm	3700				3700
	Z осі бойынша жылжу		mm	1000(Қосымша 1250)				1000(Қосымша 1250)
	Шпиндель ұшынан үстелге дейінгі қашықтық		mm	250～1250(Қосымша 250～1500)			200～1200	100～1100(Қосымша 100～1350)
	Порталдың тиімді ені		mm	3480				3480
Үстел	Үстел өлшемі (Ұзындығы × Ені)		mm	3000*4000	3000*5000	3000*6000	3000*8000	3000*4000	3000*5000	3000*6000	3000*8000
	Макс. жүктеме		kg	24000	28000	32000	36000	24000	28000	32000	36000
	Т-тәрізді ойық (Ені×Аралық×Саны)		mm	2820015				2820015
Шпиндель	Жетек түрі		/	Берілісті жетек (Қосымша белдікті жетек)				Моторлы шпиндель
	Макс. шпиндель айналу жиілігі		r/min	6000				10000(Қосымша 15000, 18000)
	Шпиндель қуаты (Номиналды/Ең жоғары)		kW	22/35				26/45
	Айналу моменті (Номиналды/Ең жоғары)		N.m	790/1258				305/623
	Кескіш рамасы (Төртбұрышты рама)			420420(Қосымша Z осінің қорапты бағыттауыштары 400400, 450*450)				420*420
	Шпиндель конусы		/	BT50				BT50(Қосымша BBT40, HSK-A63)
Аспап автоматты ауыстырғыш (Қосымша)	Аспаптар саны		T	24(40)				24(40)
	Макс. аспап диаметрі (Толық/Көршілес)		mm	φ110/φ200				φ110/φ200
	Макс. аспап ұзындығы		mm	350				350
	Макс. аспап салмағы		kg	18				18
Жылдамдық	Беріліс жылдамдығы ауқымы (Кесу)		m/min	8/8/8	6/6/6	6/6/6	6/6/6	8/8/8	6/6/6	6/6/6	6/6/6
	Жылдам қозғалыс жылдамдығы (X/Y/Z осі)		m/min	10/12/15	10/12/15	10/12/15	8/12/15	10/12/15	10/12/15	10/12/15	8/12/15
Дәлдік	Орналастыру дәлдігі (Сызғышсыз/Сызғышпен)	X	mm	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049	0.032/0.028	0.036/0.032	0.041/0.037	0.054/0.049
		Y	mm	0.029/0.025				0.029/0.025
		Z	mm	0.018/0.014				0.018/0.014
	Қайталану дәлдігі (Сызғышсыз/Сызғышпен)	X	mm	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028	0.020/0.018	0.023/0.021	0.025/0.023	0.031/0.028
		Y	mm	0.017/0.015				0.017/0.015
		Z	mm	0.012/0.011				0.012/0.011
Басқалары	Z осінің қарсы салмағы		/	Гидравликалық + азотты теңгерім				Гидравликалық + азотты теңгерім
	CNC жүйесі		/	FANUC 0I-MF PLUS (Қосымша Siemens 828D)				FANUC 0I-MF PLUS (Қосымша Siemens 828D)
	Ауа беру	Flow	L/min	300				300
		Қысым	MPa	0.6~0.8				0.6~0.8
	Жалпы электр қуаты		kVA	70				70
	Салқындатқыш сұйықтық багының сыйымдылығы		L	800				800
	Станок өлшемдері	Ұзындығы	mm	10142	12164	14645	19100	10142	12164	14645	19100
		Ені	mm	7281				7281
		Биіктігі	mm	5200(Z осі қосымша болғанда 5900)				5200(Z осі қосымша болғанда 5900)
	Станок қоршауы		-	Жартылай қоршалған металл қаңылтыр (тек жұмыс аймағы)				Жартылай қоршалған металл қаңылтыр (тек жұмыс аймағы)

Ескертпелер:

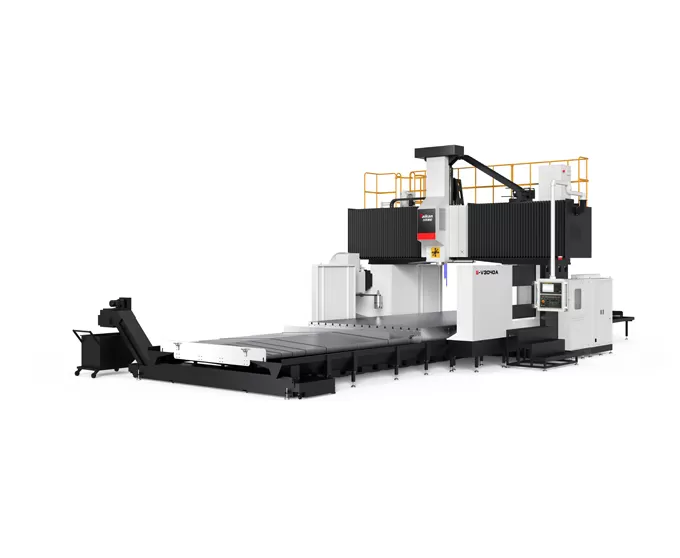

1：G-V3040A、G-V3050A、G-V3060A、G-V3080A – Қосымша 6000 айн/мин белдікті шпиндель, айналу моменті 186/297 Н·м.

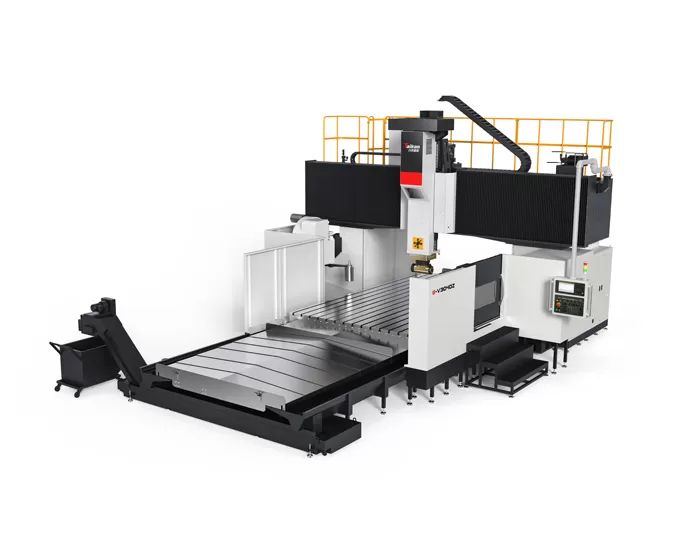

2：G-V3040Z、G-V3050Z、G-V3060Z、G-V3080Z – Қосымша толық автоматты тік бұрышты фрезерлік бас, Y осі бойынша жылжу 4200 мм.

3：G-R3040B、G-R3050B、G-R3060B、G-R3080B – Қосымша Z осінің төртбұрышты рамасы (Z = 1000 мм, станок биіктігі 5600 мм; Z = 1250 мм, станок биіктігі 6300 мм).

4：G-R3040Z、G-R3050Z、G-R3060Z、G-R3080Z – Қосымша Z осінің төртбұрышты рамасы + автоматты тік бұрышты фрезерлік бас (Y осі бойынша жылжу 4200 мм; Z = 1000 мм, станок биіктігі 5600 мм; Z = 1250 мм, станок биіктігі 6300 мм).

Бұл беттегі ақпарат тек анықтама үшін. Сипаттамалар мен мәліметтер өнімді жаңарту немесе жақсарту салдарынан өзгеруі мүмкін. Қосымша ақпарат алу үшін бізбен хабарласыңыз.
