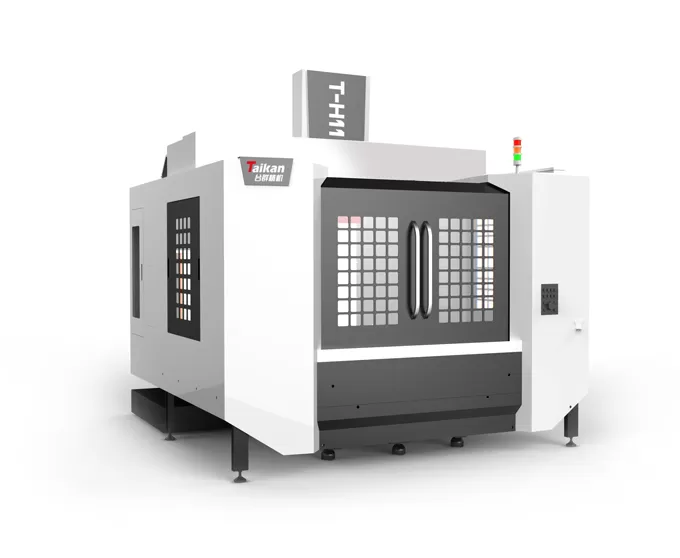

Name: T- H11 көлденеңнің ортасы
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

T- H11 көлденеңнің ортасың баптауы

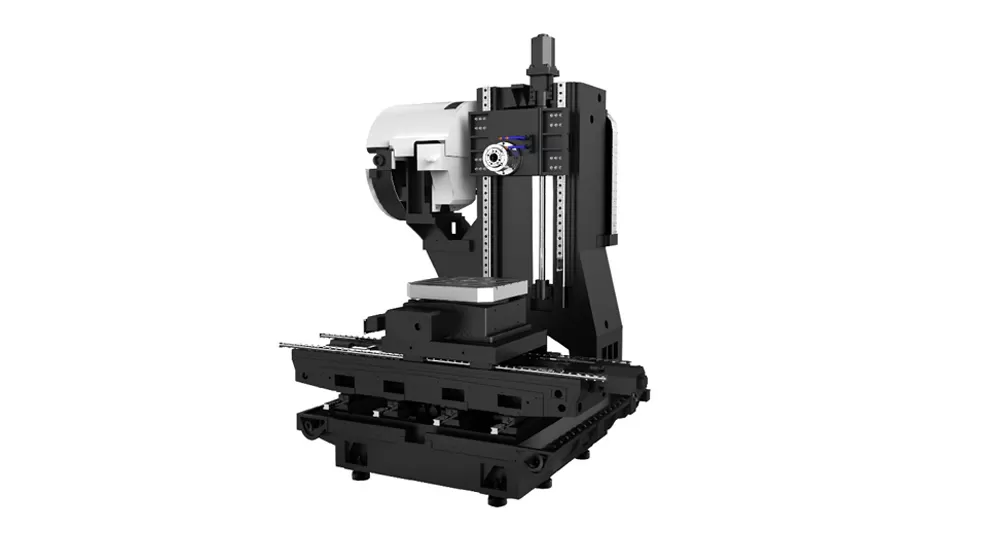

Машине құрылғысы

Машина жинақша слайд кестесі мен баған структурасы бар. Ол өлшемді, таңдалған тәсілі және жоғарқы, әңдетті баған. Кілттердің компонентерің жоғарғы терен материалдан жасады.

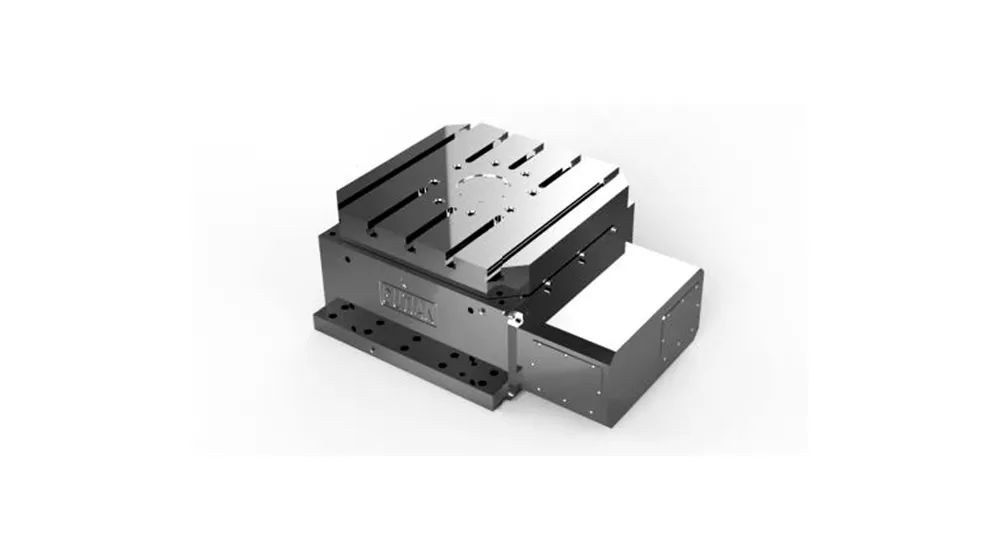

Cam- Type CNC Rotary кесте

Минимулы индекстеу: rotary кестеде 0, 001° дегенменменмен көрсетеді.
Жоғары дұрыс мен жылдамдамы: CNC түрің бағдарлама кесте камерының тездеу тездеуге қылып, камера және үлгісін орындалған контакттарды қолданады әңірегі жаңбыр, Жоғарғы дұрыс, жылдамдығы, нөл нөл теңдеу және қашықтығы жүктеу мүмкіндігін тексеру.

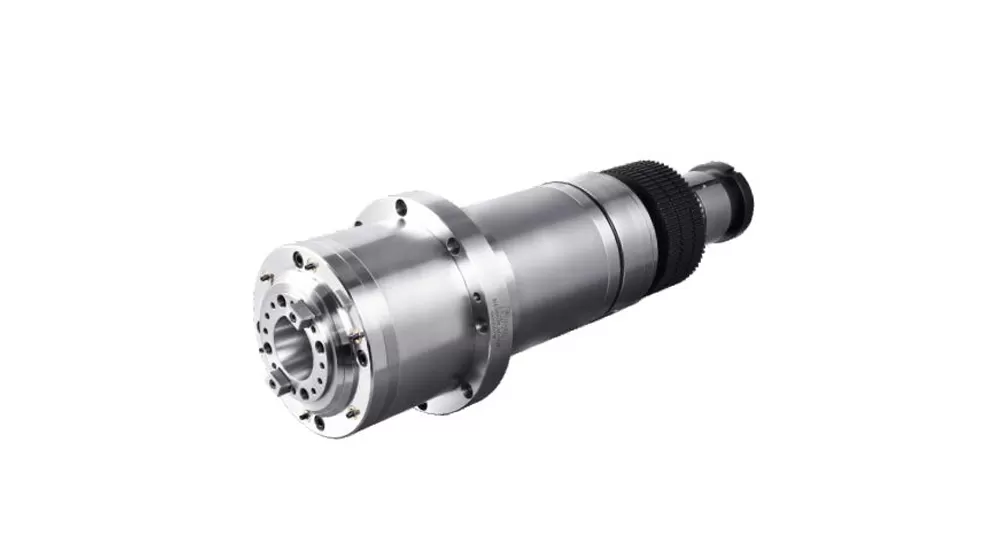

BT40-12000rpm

Жеткілікті таңдау жүйе: Сүртль герміялықты ауысу үшін олды тіркеу жүйесіне сұрауды, Ұйымдығы
Labyrinth- Document Designer Аау дыбыс қорғау функциясы бар лабиринт- стилің глизірт сұрауды. Сыртқылықты және әдеттерді жақсарту.

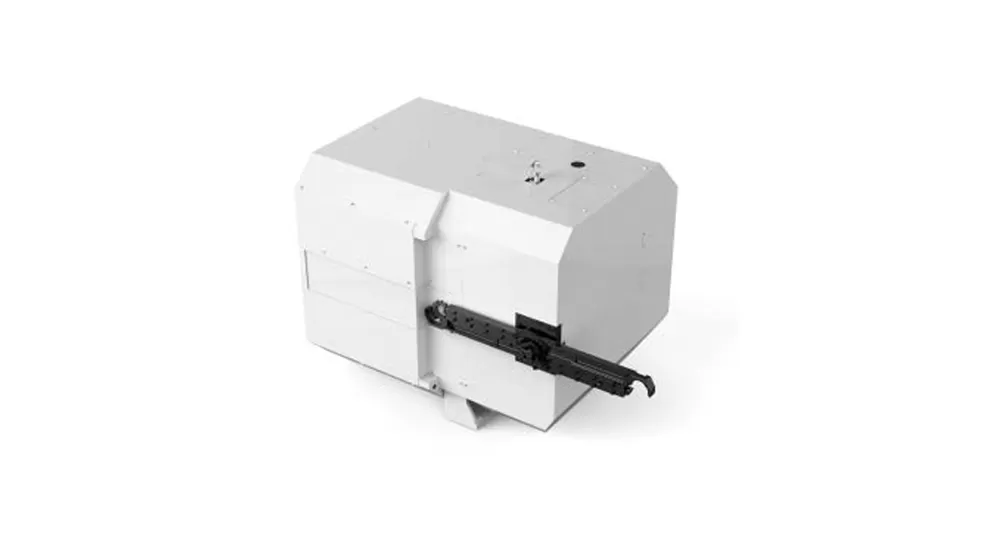

24T диск құралының журналы

Көрсетілерін бағдарламасы: Құралды өзгерту әрекетті басқару үшін бұрыс кодтамасын қолданады, Тіргілік және әдетті құрал өзгерістерін тексеру.
Cam-Driven Mechanism: Кам-тандырылған құрал журналы жоғарғы тексеру теңдерді, Тегісті әрекеттерді тексеру.
Толық таңдалған дизайны: толық құралы, толық құрал журналына көмектесеттерді. Құраларды қорғауды және әдетті дұрыс тексеру құралдарды ұстау.

Т- H11 көлденеңнің ортасының бағдарламасы

Комбинация құрал көп- түрің үшін істейтін, Кіткен бөліктердің кішкен және кіші өлшем қалқа түрі компонентері, плитар, диске, пентер, пенттері, пенді, диске, пенді. Өткілді, алыстар. Оны маңызды, 5G продукттар, қадамдастыру, автомобилитер және медицингі құрылғылар сәйкестік мәлімдерде қолданылады.

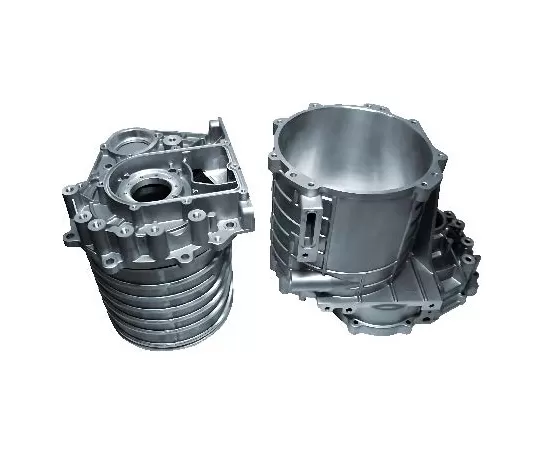

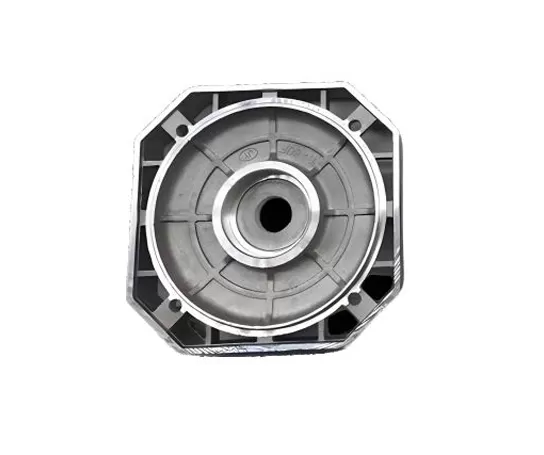

Жұмыс мысал 1

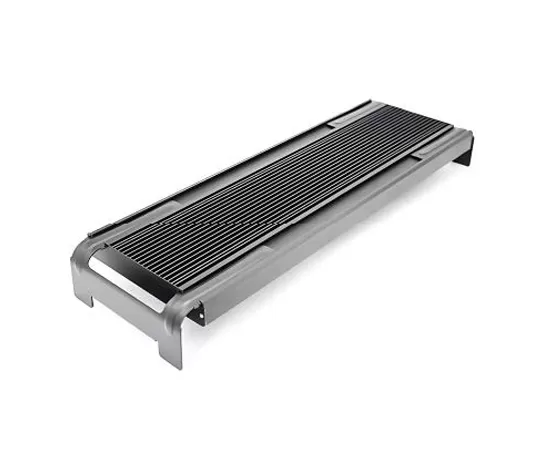

Жұмыс мысал 2Name

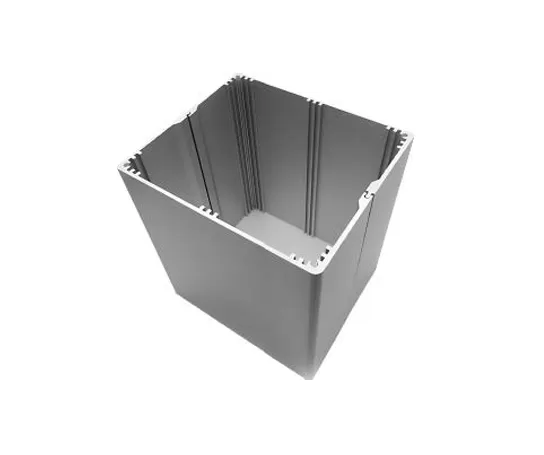

Жұмыс мысал 3Name

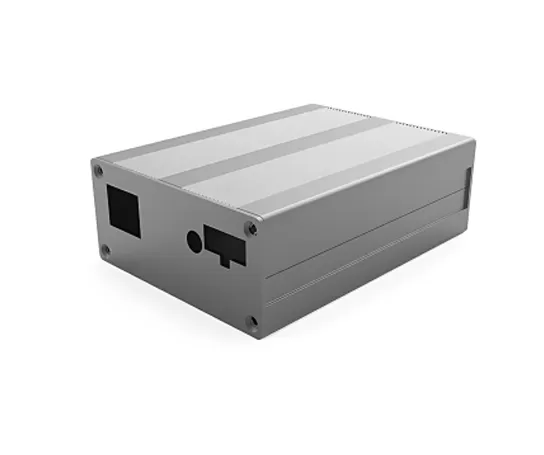

Жұмыс мысал 4Name

Жұмыс мысалы 5

Т- H11 көлденеңнің ортасының келтіру

Атауы		Бірлест	T-H11	Айдары
Сығу	Кесте саяқтау (X осі)	Mm	1100	Сол мен оңда
	Садл сақтау (Z осі)	Mm	650	Алдыңғы мен артықық
	Headstock саяқтау (Y axis)	Mm	600Name	Жоғары мен төмендеу
	Кестелің соңына қашықтығы	Mm	175 ~ 825
	Көрсетілген ортадан кестедегіне қашықтығы	Mm	20~ 620
	Құрылғы бағдарламаның макс.	Mm	1200Name
	Жұмыстың биіктігінің макс.	Mm	720	Жұмыс үстелі
TtableName	Кесте өлшемі	Mm	500 * 500Name
	Жүктеу макс.	Kg	500Name
	T-slot ( slots саны - slot ені * орын)	Mm	5-18 * 1000
	Орналасу ортаға	Mm	Φ100H7
	Бөлімі	Арк.сек	± 15
	& Қайталау	Арк.сек	± 8
	Басты бұғаттау	Kg/cm2	35Name
	Максималды жылдамдығы	Rpm	40
	Бөлім бірлі бірлігі	Deg (°)	0, 00
Сіздеу	Мотор рұқсат	KwName	7.5 / 11
	Мотор тіркесімі	N.m.	35.8/95.5
	Жылдамдығы	R/н	12000(Теке қосылым)
	Сіндл диаметр	Mm	Φ150Name
	Қосымша құралдары		BT40Name
	Rivet анықтамасын		P40T- I (MAS403)
Жылдамдығы	Ақпардыды жылдам аралығын қиып алу	Mm/минг	1- 10000
Жылдамдығы	X, Y, Z осы жылдам жылдамдығы	М/мн	36Name
Бұнығы	Ды-те орналу (X/Y/Z)	Mm	0.01	GB/T 18400.4 (толық сақтау)
Бұнығы	Қайталалған орын- дұрыс (X/Y/Z)	Mm	0.007Name
Құралдар журналы	Журналды құралдары	T	24

Бұл парақтағы мәлімет тек сілтеме үшін. Келтірілген және егжей- тегжейлерді өңдеуін не жақсарту Қосымша ақпарат үшін бізге қосылыңыз.
